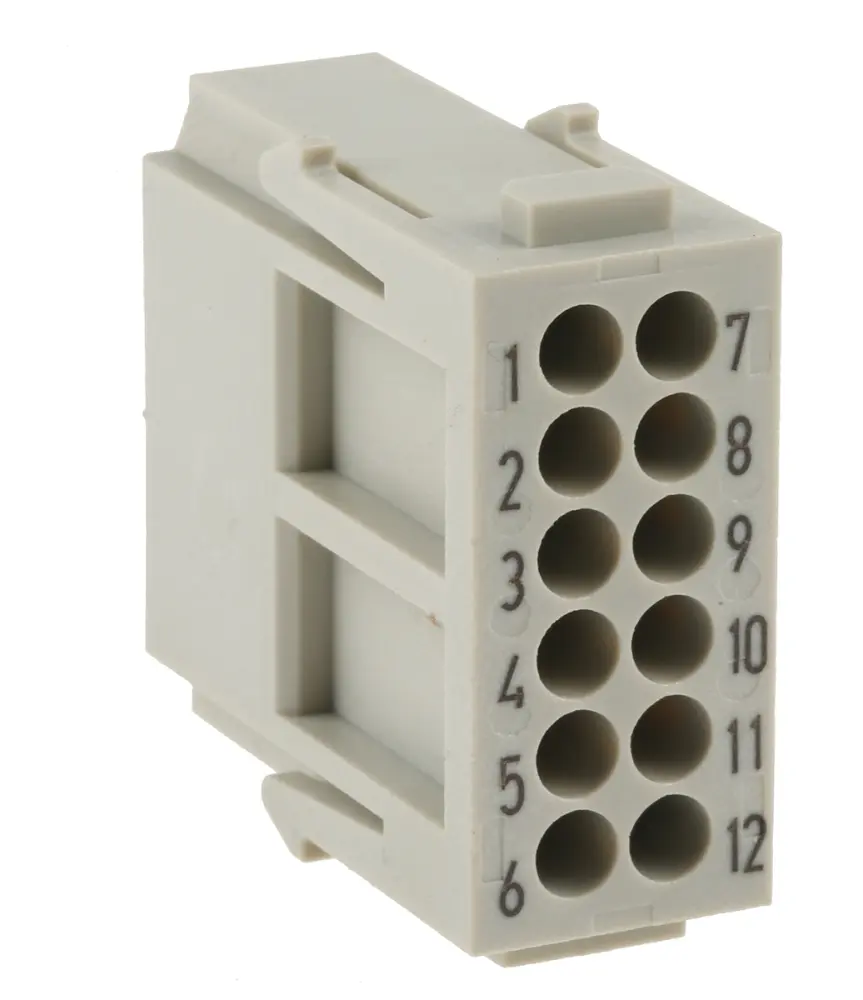

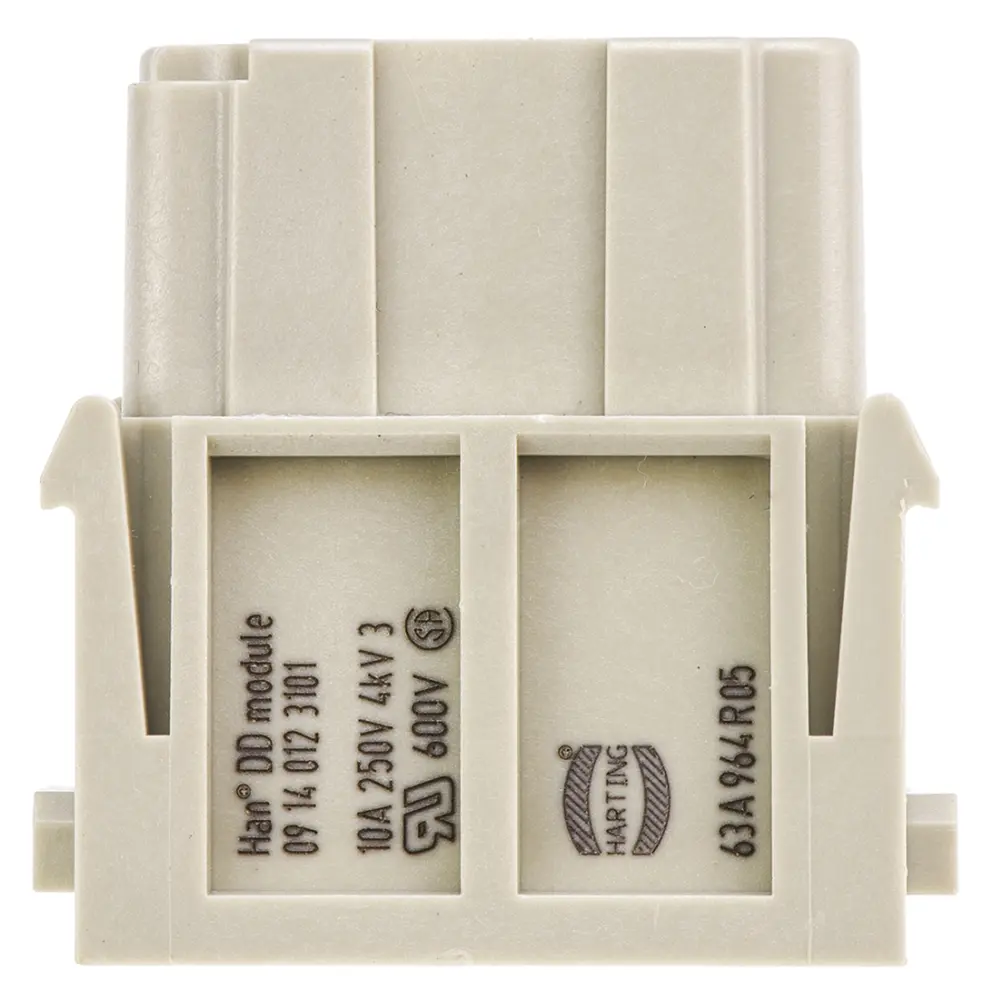

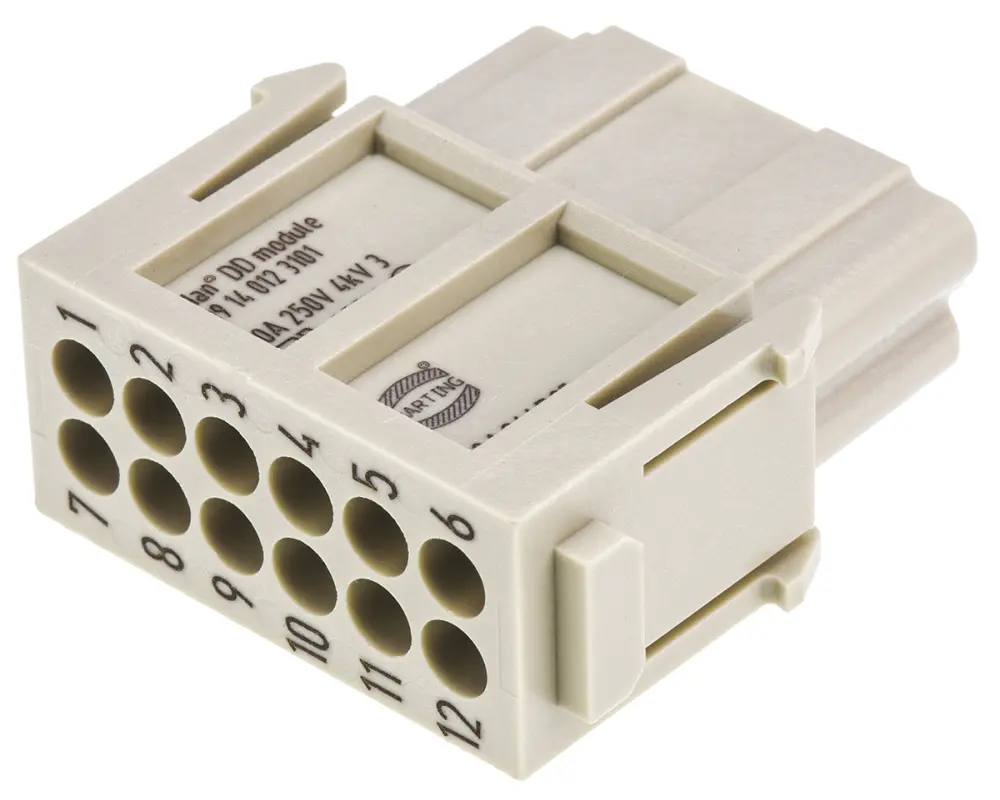

Aislante para conector industrial HARTING Hembra, serie Han-Modular | 9140123101

Descripción

Módulo han DD®

Características:

• 12 contactos de crimpado
Los módulos están polarizados
Utilice la herramienta de crimpado nº de ref. 114-7706 y el localizador nº de ref. 114-7920
• la herramienta de extracción tiene el código RS 114-7728
Ciclos de inserción ≥ 500
Conectores de alimentación de altas prestaciones
La gama incluye:
• 110-9167 – módulo han DD Quad macho
• 110-9168 – módulo han DD Quad hembra
• 114-7986 – Contacto de crimpado de 1,5 mm (placa plateada)
• 156-7267 – Contacto de crimpado 1,0 mm (placa plateada)
• 156-7273 – Contacto de crimpado 1,0 mm (placa plateada)
• 173-7351 – módulo de contacto macho han(R) DD
• 173-7352 – módulo de contacto hembra han(R) DD
• 221-1836 – módulo de contacto hembra han(R) DD
• 221-1820 – módulo de contacto macho han(R) DD
• 842-7630 – Contacto hembra han DD para utilizar con adaptador PCP
• 842-7633 – Contacto macho han serie DD para utilizar con adaptador de PC

Aviso

Estos conectores no deben acoplarse o desacoplarse si tienen carga eléctrica. Los conectores del mismo tipo o de distintos tipos organizados en una línea deben ser polarizados para evitar errores en la conexión.

Harting Han® Modular

La serie Han-Modular es un sistema que consta de módulos de encastre y bastidores en los cuales se ajustan los módulos de encastre. Estos pueden adaptarse a carcasas estándar Han®. El sistema permite una variedad de configuraciones de inserción dentro del conjunto de un conector. El sistema Han-Modular está diseñado para satisfacer los requisitos específicos de los clientes y ofrece flexibilidad al tener en cuenta las conexiones para líneas de señal, alimentación y neumáticas cuando se requiere una respuesta con un conector. Aparte de la calidad del conector de crimpado, la opción correcta de la herramientas de montaje es el elemento básico de una conexión fiable. HARTING ofrece herramientas de crimpado apropiadas para diferentes niveles de automatización para todos los conectores.
