Descripción

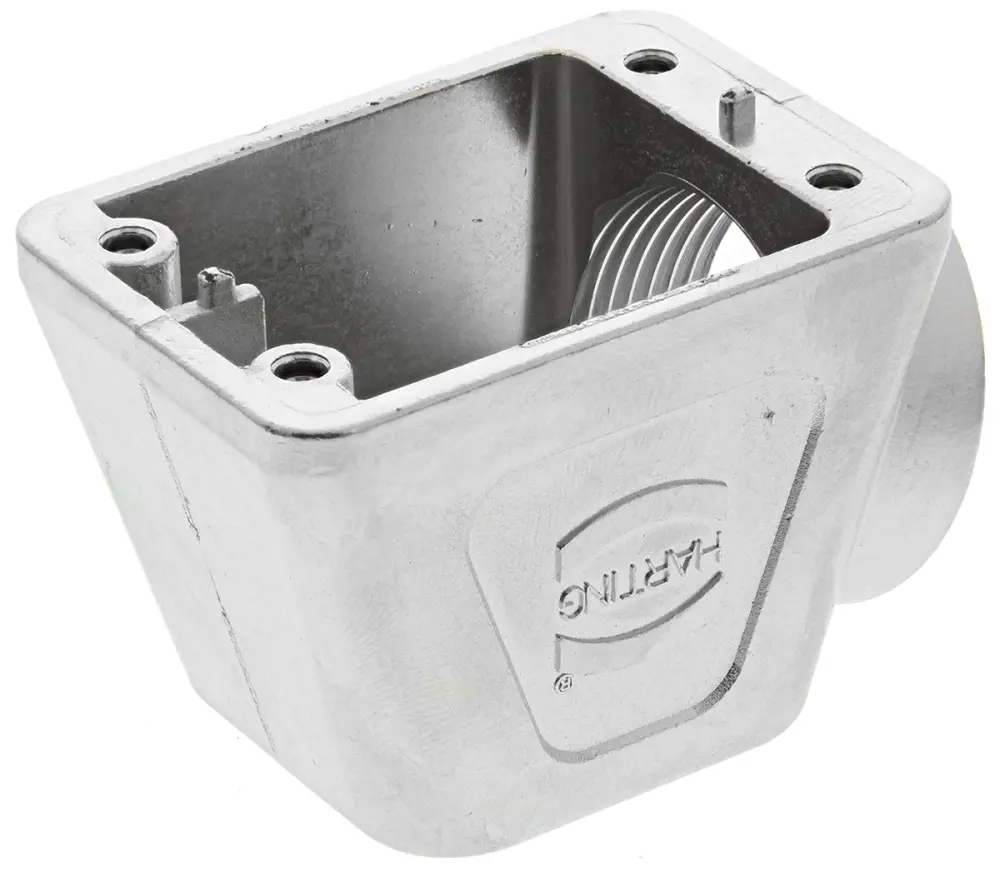

Alojamientos compactos Han
El alojamiento de montaje sirve para acomodar un módulo directamente
Puede equiparse opcionalmente con salida de cable recta o desplazada y forma una sola unidad junto con la parte superior
2 contactos PE de proyección
Entrada de cable M25
Ciclos de inserción ≥500
Nota
El conjunto de alojamiento Han® Compacto (consulte el nº de ref. 446-6549 normalmente) está diseñado específicamente para acomodar el encastre de un módulo. Este conjunto es «independiente», ya que los componentes individuales del conjunto no son compatibles con otros de la serie estándar de Harting (gamas RS 1 a 10 inclusive)La tensión nominal máxima es 630V.
La tensión de impulso nominal máxima es de 6kV.
Harting Han® Modular
La serie Han-Modular es un sistema que consta de módulos de encastre y bastidores en los cuales se ajustan los módulos de encastre. Estos pueden adaptarse a carcasas estándar Han®. El sistema permite una variedad de configuraciones de inserción dentro del conjunto de un conector. El sistema Han-Modular está diseñado para satisfacer los requisitos específicos de los clientes y ofrece flexibilidad al tener en cuenta las conexiones para líneas de señal, alimentación y neumáticas cuando se requiere una respuesta con un conector. Aparte de la calidad del conector de crimpado, la opción correcta de la herramientas de montaje es el elemento básico de una conexión fiable. HARTING ofrece herramientas de crimpado apropiadas para diferentes niveles de automatización para todos los conectores.
| Atributo | Valor |
|---|---|
| Tipo | Carcasa de conector |
| Serie | Han-Modular Series |
| Orientación del Cuerpo | Entrada Lateral |
| Índice de Protección IP | IP65 |
