Descripción

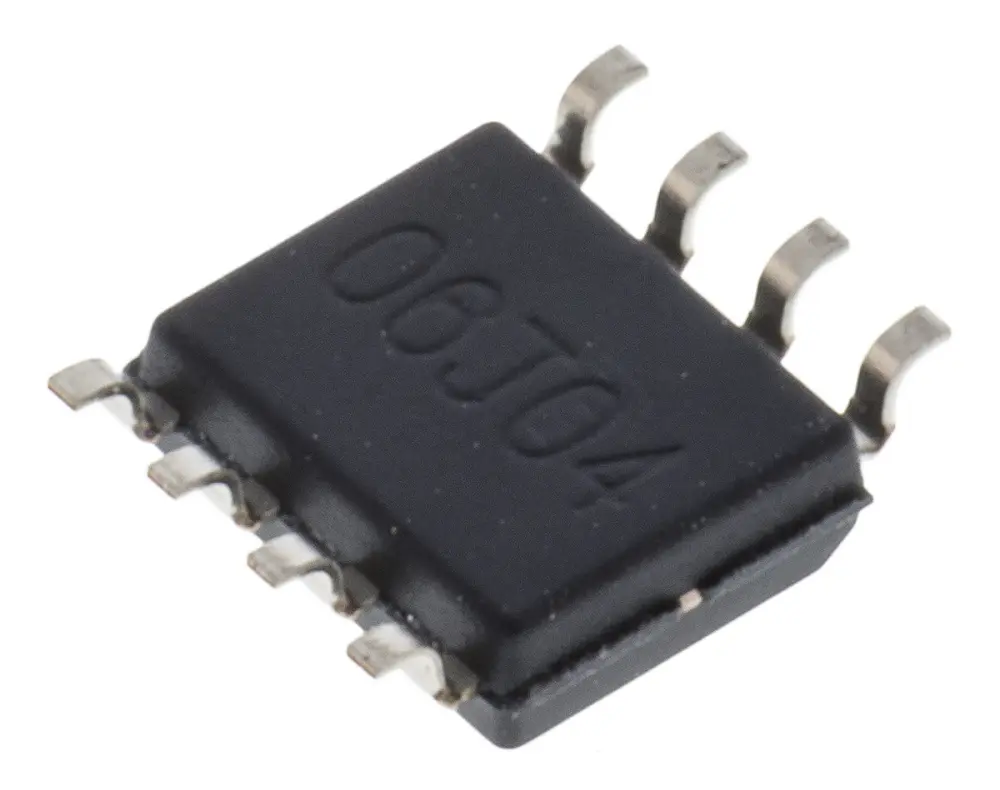

Comparadores dobles de la familia LMx93/LM2903
Los modelos LM193, LM293, LM393 y LM2903 de Texas Instruments son comparadores de tensión de entrada de diferencial doble diseñados para funcionar con una única fuente de alimentación en una amplia gama de tensiones. El rango de tensión de entrada de modo común incluye conexión a tierra y los dispositivos tienen salidas de colector abierto.
Comparadores, Texas Instruments
La gama de comparadores de tensión de Texas Instruments incluye no solo encapsulados de comparador fácil, doble y cuádruple convencional, sino también comparadores de ventana y supervisores de sobretensión y subtensión.
Aunque los comparadores y amplificadores operacionales son dispositivos superficialmente similares, su funcionamiento en aplicaciones prácticas es muy diferente. Los amplificadores operacionales están diseñados para funcionamiento lineal acompañados de retroalimentación adecuada, mientras que los comparadores están diseñados para conmutación rápida y suelen usarse en modo de bucle abierto. Los comparadores de tensión dedicados tienen retardos de propagación significativamente menores y son capaces de proporcionar tiempos de solución más rápidos en condiciones de saturación. La mayoría de los comparadores son más tolerantes a tensiones de entrada diferencial altas y muchos tienen salidas de colector abierto que permite un funcionamiento en paralelo con otros dispositivos.
| Atributo | Valor |
|---|---|
| Tipo de Comparador | Uso General |
| Tipo de Montaje | Montaje superficial |
| Tipo de Encapsulado | SOIC |
| Tipo de Fuente de Alimentación | Doble, Unico |
| Tipo de Salida | Colector Abierto |
| Número de Canales por Chip | 2 |
| Tiempo de Respuesta Típica | 1.3µs |
| Conteo de Pines | 8 |
| Tensión de Alimentación Única Típica | 3 → 28 V |
| Dimensiones | 4.9 x 3.91 x 1.58mm |
| Longitud | 4.9mm |
| Ancho | 3.91mm |
| Altura | 1.58mm |
| Tensión de Alimentación Dual Típica | ±12 V, ±15 V, ±3 V, ±5 V, ±9 V |
| Ganancia de Tensión Típica | 106,02 DB |
| Temperatura Máxima de Funcionamiento | +70 °C |
| Temperatura de Funcionamiento Mínima | 0 °C |
