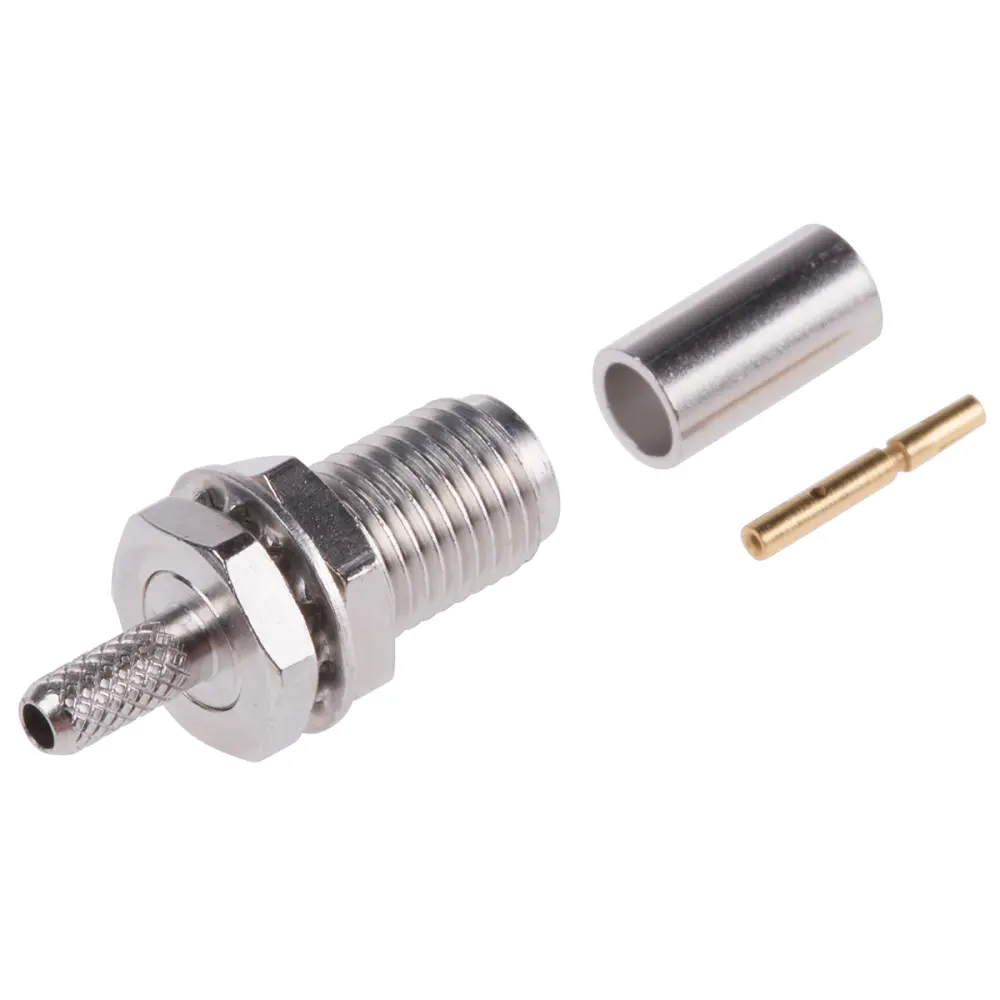

Descripción
Conector hembra pasante de crimpado
Chapado del cuerpo de bronce blanco
Los contactos centrales requieren soldadura
Nota
El cable RD316 indicado en la tabla abajo es un cable de doble apantallamiento.
Jack pasante
Certificados
–
Gama comercial Radiall SMA
Terminaciones crimpadas de tipo SMA para su uso con diferentes cables flexibles y semirrígidos
Conectores aéreos macho de contacto cautivo para fiabilidad mecánica en condiciones adversas, o de contacto no-cautivo para el rendimiento eléctrico óptimo
Los tipos pasante y de montaje en panel tienen contactos cautivos
Los contactos del centro requieren soldadura salvo que se indique lo contrario
Los conectores están disponibles en latón chapado en bronce blanco y en oro
Las terminaciones finales y los atenuadores están disponibles en latón chapado de níquel
| Atributo | Valor |
|---|---|
| Tipo de conector coaxial | Conector SMA |
| Género | Hembra |
| Tipo de Montaje | Montaje en Panel |
| Impedancia | 50Ω |
| Método de Terminación | Crimpado |
| Orientación del Cuerpo | Recto |
| Tipo de Cable | RD316 |
| Pasante | Sí |
| Frecuencia de Funcionamiento | 0 to 12.4GHz |
| Temperatura Mínima de Funcionamiento | -65°C |
| Revestimiento del Cuerpo | BBR |
| Temperatura Máxima de Funcionamiento | +165°C |
| Material del Contacto | Cobre Berilio |
| Revestimiento del Contacto | Oro sobre Cobre |
