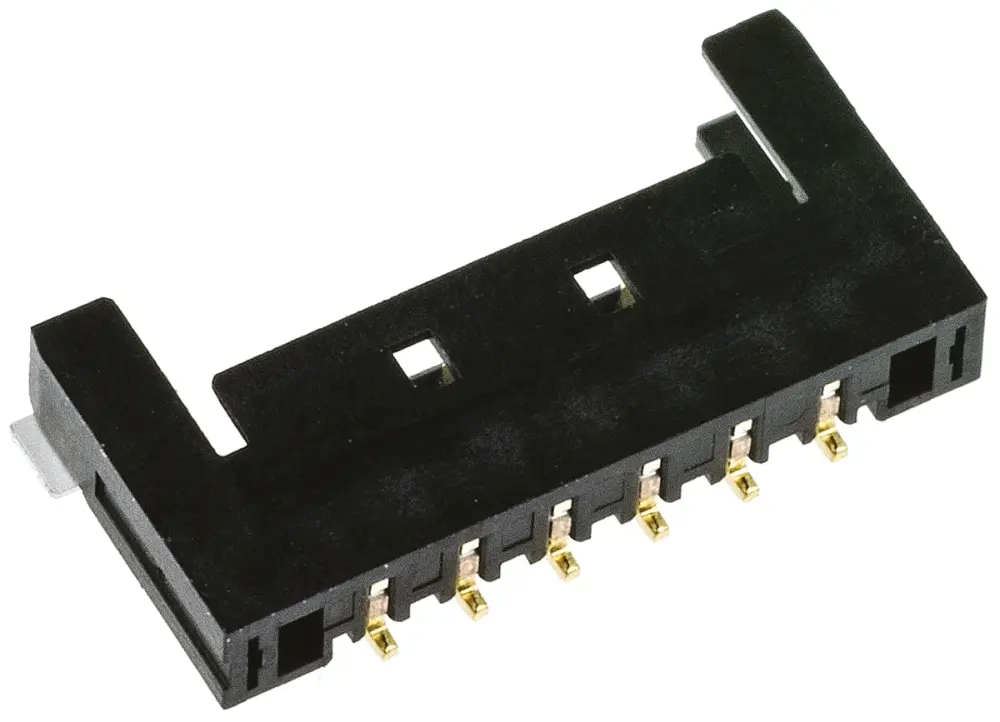

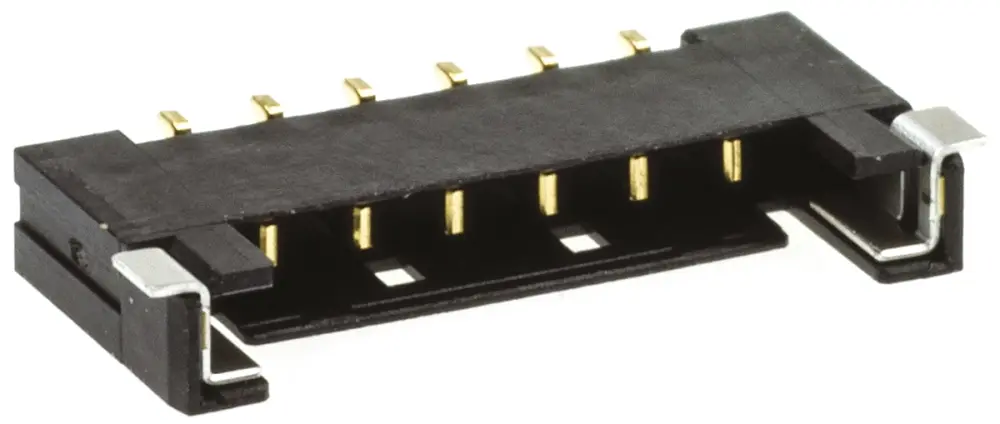

Conector macho para PCB Ángulo de 90° Molex serie Pico-Lock de 6 vías, 1 fila, paso 1.5mm, para soldar, Montaje | 504050-0691

Descripción

Conectores macho Pico-Lock con 1,50 mm de paso – serie 504050

El material del conector macho de ángulo recto SMT con paso de 1,50 mm serie Pico-Lock 504050 de Molex cuenta con una calificación UL94V-0. Estos conectores macho de ángulo recto SMT con paso de 1,50 mm serie Pico-Lock 504050 de Molex presenta extremos y contactos de terminal chapados en oro y clavos de retención de PCB estañados. La altura de estos conectores macho de ángulo recto SMT con paso de 1,50 mm serie Pico-Lock 504050 de Molex es de 2 mm.

Nota

Para carcasas de crimpado de 1,50 mm de la serie Pitch Pico-Lock 504051 de Molex, consulte el código RS 789-8368 típico.

Cable a placa de 1,5 mm – Molex Pico-Lock

El sistema de cable a placa Pico-Lock SMT de 1,50 mm de paso de Molex proporciona bloqueo positivo con capacidad de alta corriente y un perfil muy bajo en el PCB. El extraordinario diseño del bloqueo positivo lateral de este sistema de cable a placa Pico-Lock SMT de 1,50 mm de paso de Molex dota a este conector de un perfil ultrabajo con una altura acoplada de 2 mm. La garantía de acoplamiento del sistema de cable a placa Pico-Lock SMT de 1,50 mm de paso de Molex se proporciona mediante bloqueos de fricción superiores, una confirmación visual de inserción y la amplia pestaña de soldadura que presenta el conector, cuya forma hace posible su paso sobre la parte superior del alojamiento, proporcionando una estabilidad mecánica adicional. El diseño acanalado de la guía de acoplamiento facilita la manipulación del sistema de cable a placa Pico-Lock SMT de 1,50 mm de paso de Molex y, además, proporciona polarización. El sistema de cable a placa Pico-Lock SMT de 1,50 mm de paso de Molex está fabricado con materiales conformes a RoHS y a los bajos niveles de halógeno.
