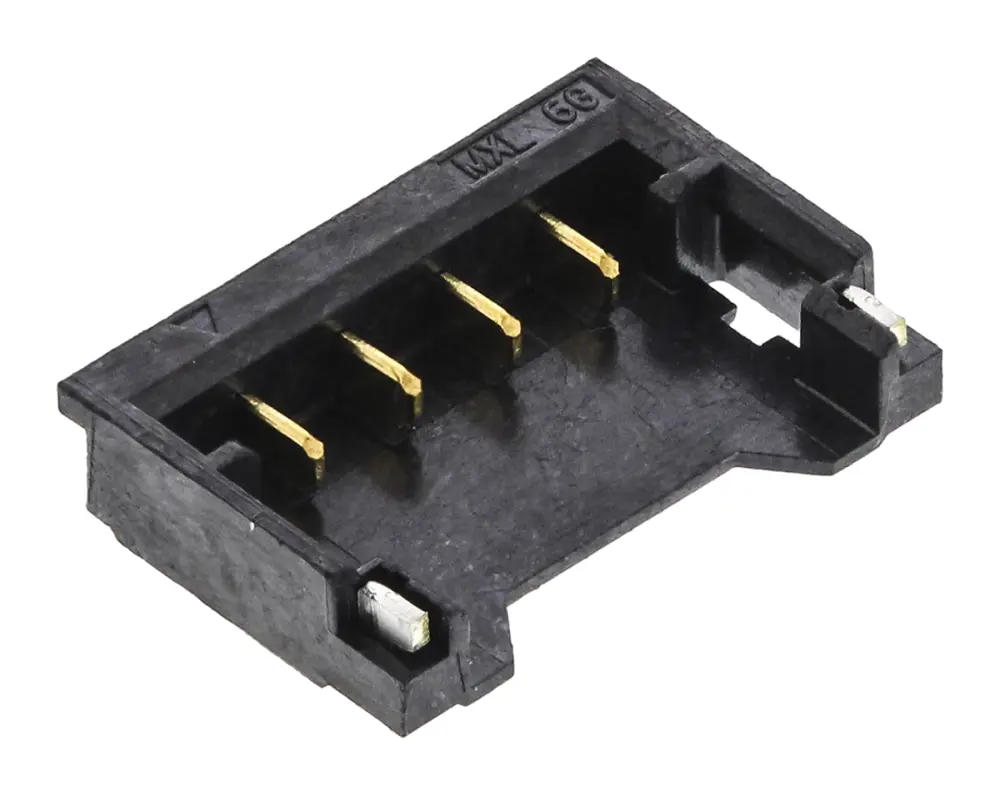

Conector macho para PCB Molex serie Pico-Ezmate de 4 vías, 1 fila, paso 1.2mm, para soldar, Montaje Superficial | 78171-0004

Descripción

Conector Molex Pico-Ezmate para circuito impreso, 1,5 A de corriente nominal, 50 V de tensión nominal – 78171-0004

Este cabezal de PCB está pensado para su integración en el sistema de conectores de cable a placa Pico-Ezmate™. Es idóneo para su uso en automatización, electrónica y el sector eléctrico, y ofrece durabilidad gracias a su robusta construcción. Con sus características de cubierta y su diseño de montaje en superficie, este componente garantiza conexiones seguras a la vez que simplifica las tareas de instalación, lo que lo convierte en una útil incorporación a su biblioteca de componentes.

Características y ventajas

• El diseño envolvente mejora la seguridad durante las conexiones
• Compatible con aplicaciones de montaje en superficie para mayor versatilidad
• Fabricado con materiales de aleación de cobre para una buena conductividad y longevidad

Aplicaciones

• Adecuado para sistemas de automatización que requieren una transmisión de señales fiable
• Ideal para instalaciones personalizadas en espacios reducidos
• Utilizado en electrónica compacta que exigen rendimiento

¿Cuál es la tensión máxima que puede soportar este componente?

El componente puede soportar una tensión nominal máxima de 50 V CA/CC.

¿Hasta qué punto es duradera la conexión que se consigue con esta cabecera?

Tiene una capacidad nominal de hasta 10 ciclos de acoplamiento, lo que proporciona una conexión duradera.

¿Requiere herramientas específicas para su instalación?

Se aplican las técnicas estándar de montaje en superficie, lo que facilita la instalación con las herramientas adecuadas.

¿Qué materiales se utilizan en su fabricación?

Presenta una aleación de cobre para los contactos, con un chapado en oro que mejora la conductividad y la resistencia a la corrosión.

Cable a placa de 1,20 mm – Serie Molex Pico-EZmate

Los nuevos conectores Pico-EZmate™ de 1,20 mm de paso de Molex son compactos y de perfil bajo, con una altura acoplados de 1,40 mm para aplicaciones de cable a placa.

El diseño del conector Pico-EZmate incluye características de bloqueo seguro entre la carcasa del conector hembra y el conector macho de montaje en PCB. El conector hembra se acopla verticalmente con el conector macho, lo que permite una excelente capacidad de trabajo en líneas de producción.
Los conectores macho están empaquetados en cinta estampada para equipos de inserción automática.
Las carcasas del conector macho y hembra están fabricadas con resina libre de halógenos con un material de valor nominal 94 V-0.
La serie también cumple con las directivas europeas RoHS.
