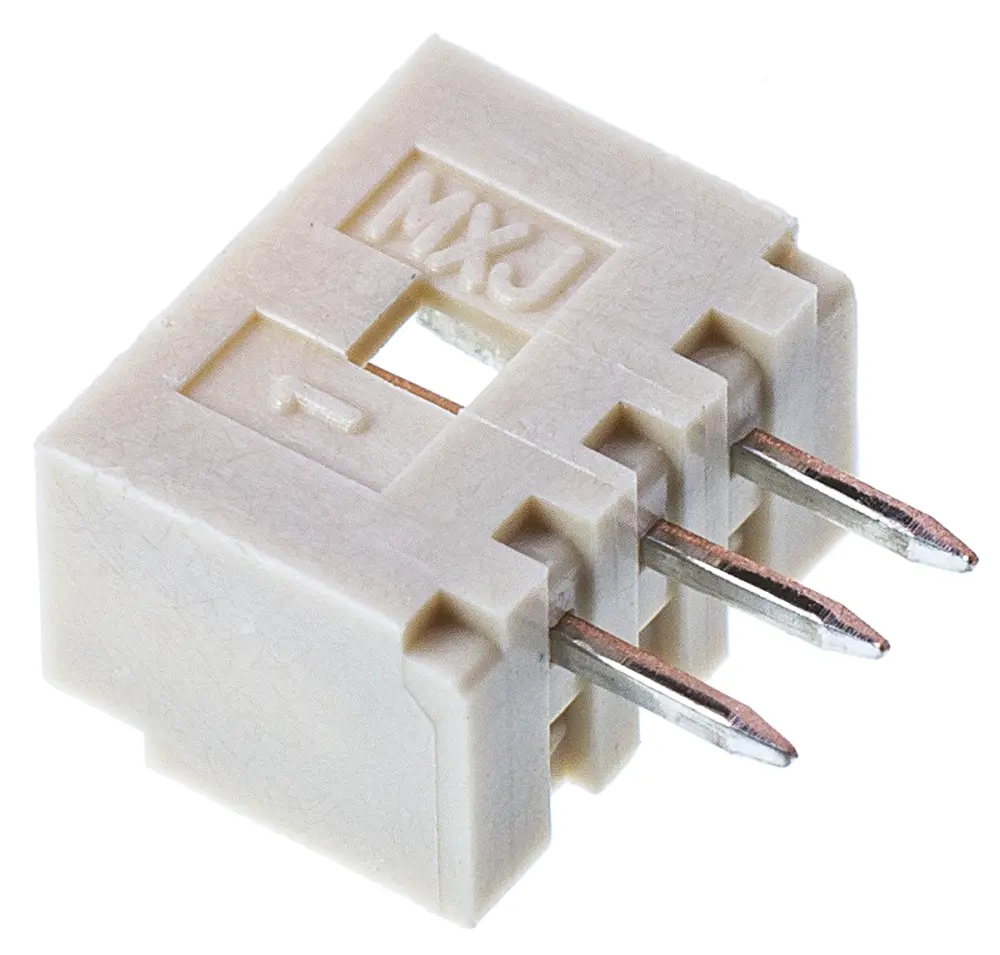

Conector macho para PCB Molex serie PicoBlade de 3 vías, 1 fila, paso 1.25mm, para soldar, Montaje en orificio pasante | 53047-0310

Descripción

Conectores macho SMT de montaje en PCB de 1,25 mm Molex PicoBlade – Series 53047, 53048, 53261 y 53398

Conectores macho de montaje SMT y orificio pasante de PCB PicoBlade con un diseño compacto y un paso de 1,25 mm. Estos conectores macho PicoBlade forman parte de un sistema de conexión de cable a placa que ofrece un ahorro de espacio en PCB de hasta un 45 % en comparación con los sistemas de cable a placa de 2,00 mm. El sistema de conector PicoBlade puede ofrecer también la misma corriente de 1 A como los sistemas de conectores de 2,00 mm de paso similares. Las carcasas de estos conectores macho PicoBlade tienen ventanas de bloqueo que se acoplan con dos rampas de bloqueo en la carcasa de crimpado para producir un mecanismo de bloqueo de fricción. Este bloqueo de fricción proporciona una conexión de acoplamiento seguro y evita la desconexión accidental causada por una manipulación incorrecta o vibración. Los conectores macho PicoBlade SMT disponen de lengüetas de soldadura que proporcionan una retención segura en el PCB y actúan como protección contra tirones para los extremos de soldadura SMT. Esta característica también ayuda a evitar grietas en las juntas de soldadura causadas por una manipulación incorrecta. Estos conectores macho SMT y de PCB PicoBlade de 1,25 mm están disponibles en configuraciones de montaje vertical y en ángulo recto.

Características y ventajas

• Capacidad de corriente de 1 A en un diseño compacto de 1,25 mm de paso
• Ahorro de espacio de PCB de hasta un 45 % en comparación con 2,00 mm de paso
• Mecanismo de bloqueo de fricción para una conexión de acoplamiento seguro
• Lengüetas de soldadura para retener de forma segura el PCB (versiones SMT)

Información de aplicación del producto

El sistema de interconexión de 1,25 mm PicoBlade está diseñado para utilizar en aplicaciones de mazos de alta densidad. Las aplicaciones típicas incluyen sistemas de alarmas de automoción y audio para automóviles, reproductores de DVD, controles de procesos industriales y monitores de pacientes médicos.

Conector macho de montaje en PCB recto Molex, corriente nominal de 1A A, paso de 1,25mm mm – Serie PicoBlade – 53047-0310

Realice varias conexiones a una única placa de circuito impreso (PCB) con este conector recto de Molex. Esta unidad tiene tres contactos, lo que permite unir tres circuitos a la placa. Esto significa que puede comunicar señales de datos y potencia utilizando el mismo encabezado. Los contactos de bronce fosforado garantizan una conexión estable, mientras que el estañado los hace resistentes al óxido para uso a largo plazo. Una corriente nominal de 1A A y una tensión nominal de 125V V convierten a este componente en un conector de bajo consumo para aparatos electrónicos.
• Peso ligero de 0,7g kg, por lo que es sencillo de manejar y no tensar el equipo
• Totalmente cubiertos para aislamiento para resguardarle de descargas eléctricas
• Opción resistente a llamas que deja de quemarse en 10 segundos cuando ocurre un incendio

Aplicaciones

• Sistemas de alarma para automóviles
• Reproductores de DVD
• Control de procesos industriales

¿Cuál es la tolerancia de temperatura de este conector macho para montaje en PCB?

Este conector macho de montaje en PCB tiene un amplio rango de temperaturas de funcionamiento de 40 °C a +85°C. Esto significa que puede confiar en él para trabajar de forma segura en entornos industriales y comerciales exigentes.

Certificados

UL (E29179); CSA (LR19980)

Cable a placa de 1,25 mm – Molex PicoBlade™
