Descripción
Conectores macho de alta corriente HVP800 de la serie AMP+
Los conectores macho de alta corriente de la serie HVP800 a prueba de contactos de TE Connectivity están diseñados para satisfacer las especificaciones de AK 4.3.3, LV215-1. Estos conectores para vehículos eléctricos presentan una capacidad de transporte de corriente de hasta 250 A (continua) en un cable de 50 mm2, un amplio rango de temperaturas y un amplio rango de cable. Los conectores macho de alta corriente AMP+ se pueden usar en varias aplicaciones de vehículos eléctricos. Un HVIL interno integrado con varias opciones de enrutamiento permite la optimización y la flexibilidad del tamaño del encapsulado. Las aplicaciones adecuadas incluyen inversores, conectores de batería y motores eléctricos de vehículos.
Tensión nominal: 1000 V
Corriente nominal: hasta 250 A
Rango de temperaturas: -40 °C a 140 °C
Apantallamiento: 360° del cable al dispositivo
Amplio rango de cable
Resistente a contactos
Con calificación IP6K9K
No se necesitan herramientas para desacoplar
Circuito de bloqueo de alto voltaje (HVIL) interno integrado
Nota

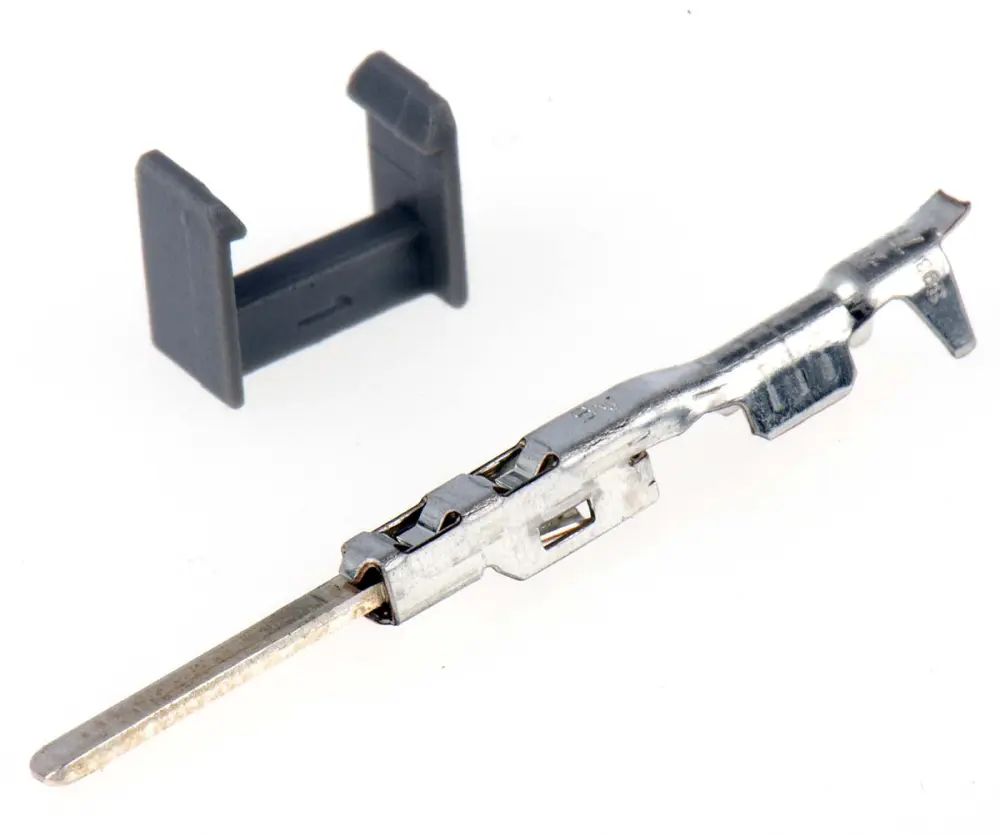

808-6683 es un kit de terminales.
Certificados
AK 4.3.3, LV215-1, RoHS
AMP+ de TE Connectivity
| Atributo | Valor |
|---|---|
| Serie | AMP+ HVP800 |
| Tipo de Conector | Ensamblado |
| Número de Contactos | 2, 3 |
| Valor Nominal de Corriente | 250A |
| Tensión de funcionamiento | 1000V |
| Género del conector | Macho |
| Género del Contacto | Macho |
| Orientación | Recto |
| Producto Better World | Sí |
| Mejora Better World | Energía renovable |
| Índice de Protección IP | IP2XB, IP67, IP69K |
| Temperatura Mínima de Funcionamiento | -40°C |
| Temperatura Máxima de Funcionamiento | +140°C |
| Anchura | 85 mm, 85mm |
| Altura | 52.5 mm, 57.1mm |
| Profundidad | 105.5 mm, 85mm |
