Descripción

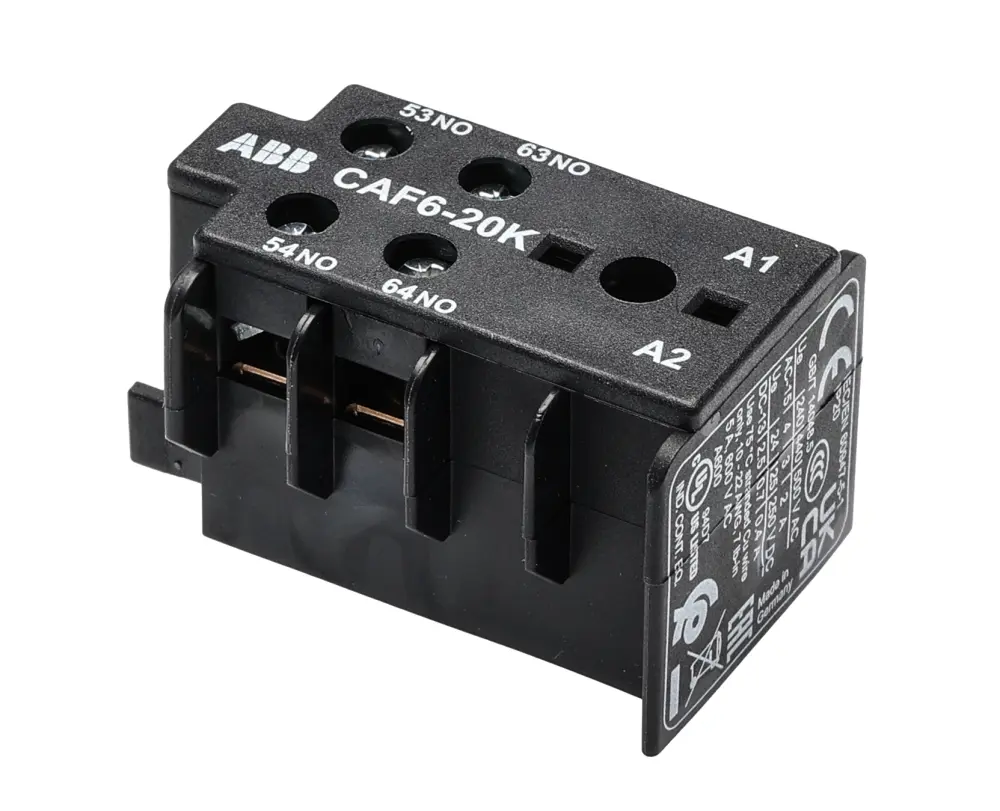

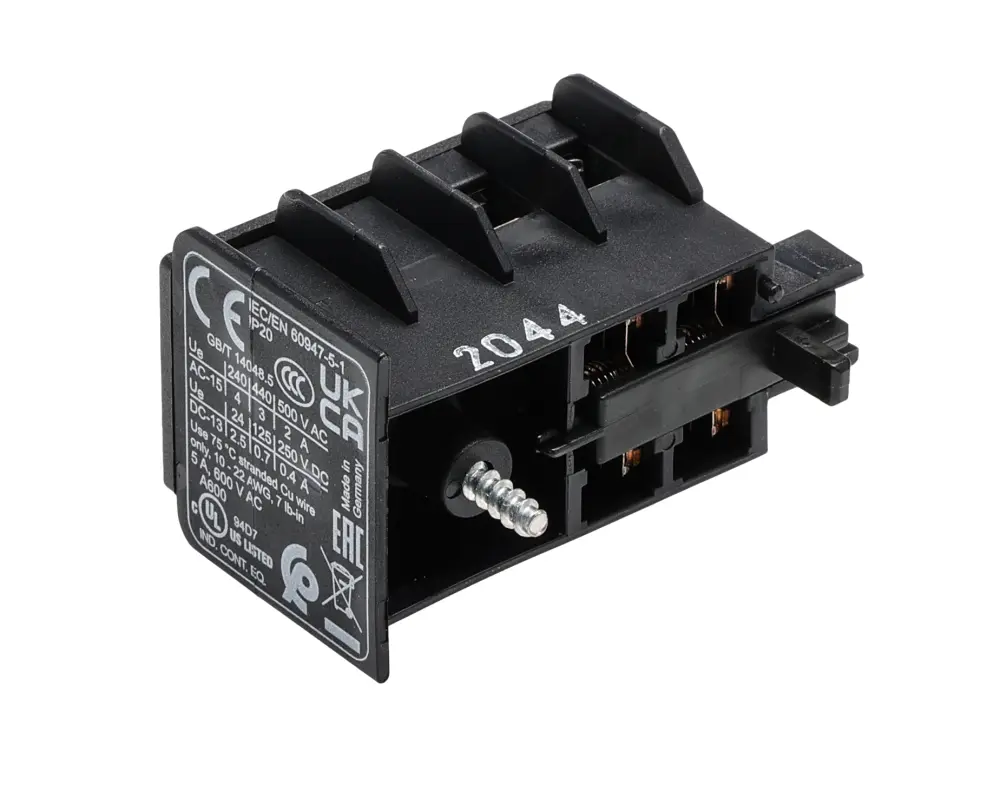

ABB CAF6-20K Series Contacto auxiliar, configuración de estado normal 2NO, corriente de contacto nominal 6A – GJL1201330R0005 CAF6-20K
Este contacto auxiliar está diseñado para montaje frontal y presenta un diseño compacto con unas dimensiones de 47,5 mm de ancho, 29 mm de alto y 26,5 mm de fondo. Incorpora dos contactos normalmente abiertos, lo que lo convierte en un componente vital para aplicaciones de control y automatización en el sector eléctrico. El tipo de terminal de tornillo mejora la fiabilidad de la conectividad, facilitando una integración perfecta en diversos sistemas.
Características y ventajas
• Alta capacidad de contacto de 6 A para un funcionamiento fiable
• la configuración 2NO permite un uso versátil en procesos de automatización
• La conexión por bornes de tornillo simplifica la instalación y el mantenimiento
• Clasificado para alta tensión de hasta 250,69 kV, apto para entornos industriales
• Cumple las normas CEI para una mayor seguridad y fiabilidad
Aplicaciones
• Utilizado en circuitos de automatización para señales de control fiables
• Se utiliza con contactores en miniatura para expandir las capacidades operativas
• Funciona en alta tensión y requiere una gestión precisa de los contactos
• Ideal para la integración en sistemas de control eléctrico que necesitan apoyo auxiliar
¿Cuáles son las condiciones de instalación recomendadas para un rendimiento óptimo?
El contacto auxiliar debe instalarse en un entorno dentro de la gama de temperaturas especificada de -25°C a +55°C para asegurar un rendimiento óptimo. Un montaje adecuado y la protección contra el polvo o la humedad aumentarán su fiabilidad.
¿Cuál es el par de apriete máximo de las conexiones?
El par de apriete de los terminales de tornillo se recomienda entre 0,8 y 1,1 N-m para asegurar conexiones seguras sin dañar los terminales.
¿Cómo soporta este producto los golpes y las vibraciones?
Está diseñado para soportar choques de hasta 15 g y vibraciones de 5 g a frecuencias de entre 5 y 150 Hz, lo que lo hace adecuado para entornos industriales difíciles.
| Atributo | Valor |
|---|---|
| Número de Contactos | 2 |
| Configuración Normal del Estado | 2 NA |
| Estilo de Montaje | Montaje frontal |
| Serie | CAF6-20K |
| Corriente Nominal de los Contactos | 6 A |
| Tipo de Terminal | Tornillo |
| Configuración de Polo y Vía | 2P |
| Tensión Nominal de los Contactos | 250,69 kV |
| Temperatura de Funcionamiento Mínima | -25°C |
| Temperatura de Funcionamiento Máxima | +55°C |
| Rango de Temperatura de Funcionamiento | –25 → +55 °C |
