Descripción

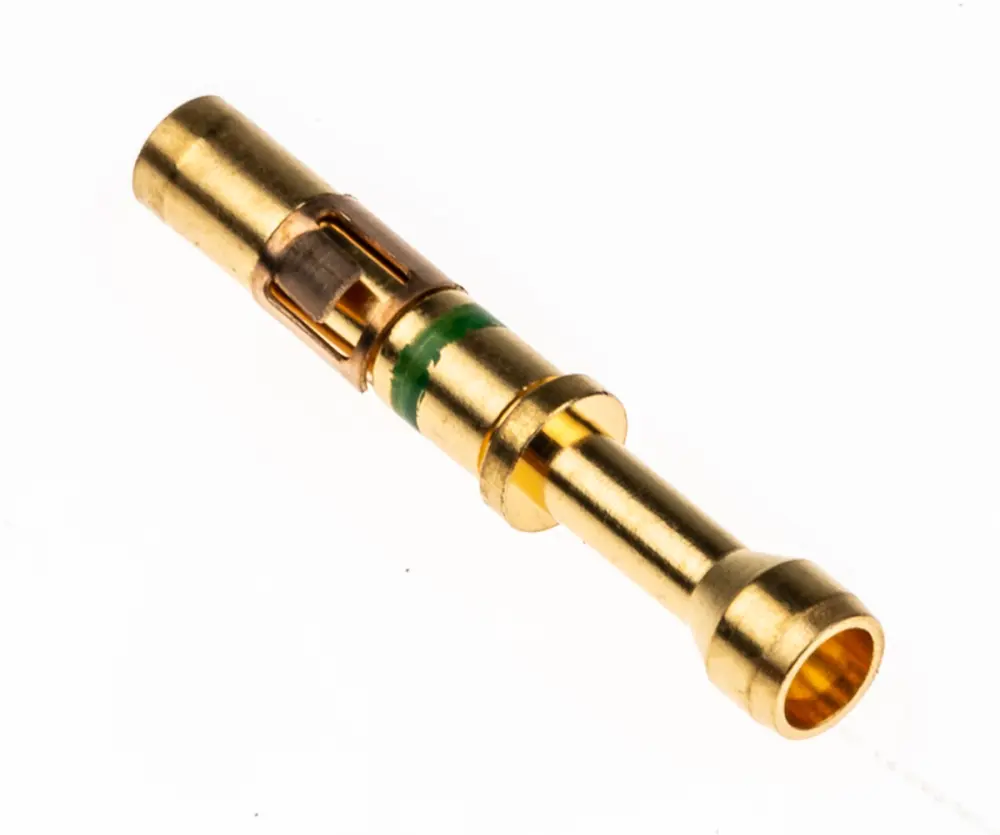

Encastres de tres piezas (contactos)
Construcción mecanizada
Encastres chapados en oro
Resistente a daños por desalineación y el uso de sondas de prueba
Resortes de retención codificados por colores para una identificación sencilla
Corriente nominal 13 A
ITT TNM apantallado
La gama de conectores TNM está basada en las gamas populares Trident y Neptune de ITT Cannon. Presentan una construcción completamente metálica de gran fiabilidad y duración.
Apantallamiento RF inherente a la fabricación integral en metal
Las carcasas traseras permiten la terminación de la malla del cable para cumplir los requisitos de EMC
Las versiones de la señal tienen la misma distribución de contactos y superficies de conexión que la gama QM para permitir una actualización e intercambio
Incluye una junta de goma trasera que activa la calificación IP67 y que se mantiene si se utilizan algunos pines. La junta de goma puede desecharse si se utiliza una carcasa trasera. Ambas están clasificadas como IP67
Configuraciones de cable, chasis y contratuerca disponibles en formato estándar e invertido
Contactos de crimpado de una, dos y tres piezas, también hay disponibles contactos de soldadura y contactos macho para acabado para PCB para la transferencia de señales. Los contactos de alimentación sólo son necesarios para tipos de conectores de alimentación/señal
| Atributo | Valor |
|---|---|
| Género | Hembra |
| Tamaño del Contacto | 20 |
| Tamaño del Cable | 20 AWG |
| Método de Terminación | Crimpado |
| Serie | QM |
| Para Uso Con | Conector TNM |
| Valor Nominal de Corriente | 13A |
| Longitud | 18.2mm |
| Revestimiento del Contacto | Oro |
| Tensión Nominal | 250 Vac |
| Material del Contacto | Latón |
| Resistencia Máxima de Contacto | 5mΩ |
| Temperatura Mínima de Funcionamiento | -55°C |
| Temperatura Máxima de Funcionamiento | +105°C |
| Tipo de Montaje | Montaje en Panel |
