Descripción

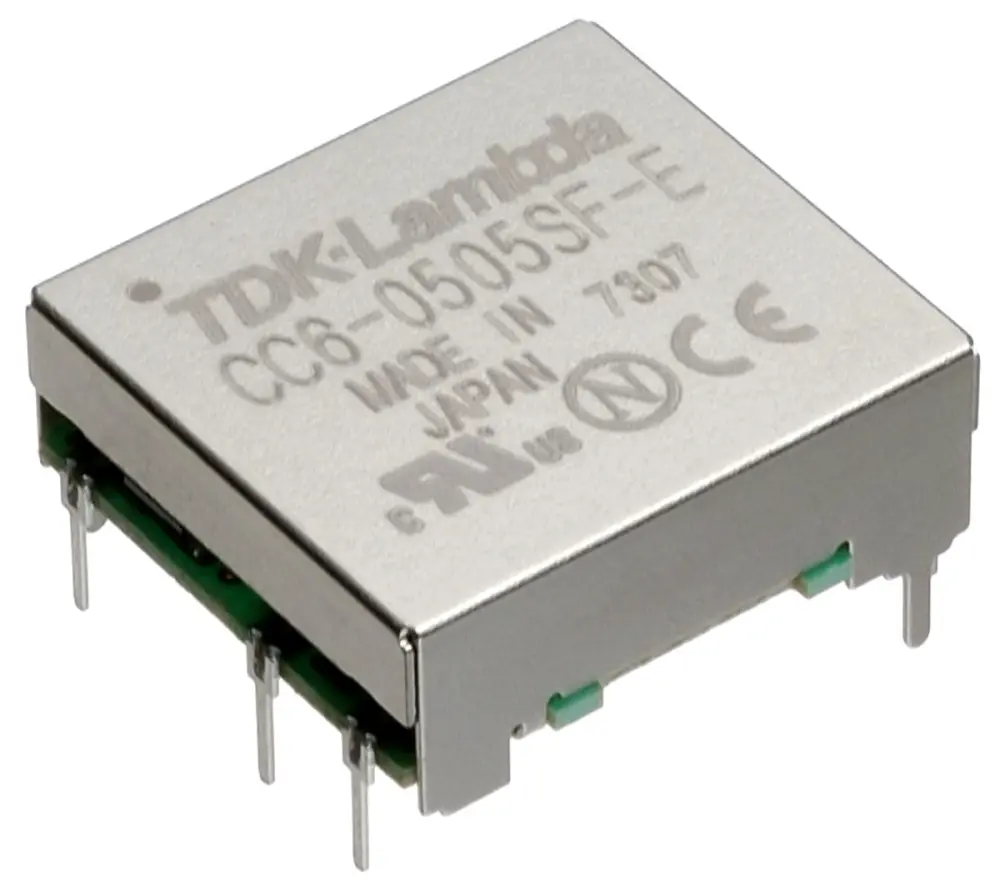

Salida única/doble de 1 W a 12 W, serie CC-E
La serie CC-E ofrece una amplia gama de productos de probados sobre el terreno para ajustarse a diversas aplicaciones. Estos convertidores disponen de una tensión de entrada de 68 y varias combinaciones de potencia de salida. Son ligeros con una caja de metal para disminuir el EMI radiado. Entre las aplicaciones comunes de esta serie se incluyen equipos de prueba y medición, difusión, control de procesos y uso general en el sector industrial.
Características y ventajas
• Autónomo
• Compacto
• Varias configuraciones de tensión de entrada
• Bastidor abierto (sin aislante)
• Se utiliza menos área de PCB
• No requiere componentes externos
• Configuración del sistema más sencilla
• Peso más ligero, adecuado para montaje superficial (versión R)
TDK
| Atributo | Valor |
|---|---|
| Tensión de salida | ±12V dc |
| Rango de tensión de entrada | 18 → 36 V dc |
| Potencia nominal | 6W |
| Tensión de entrada nominal | 24 V dc |
| Corriente de Salida | 250mA |
| Tipo de montaje | Agujero pasante |
| Aislado | Sí |
| Número de salidas | 2 |
| Rango de ajuste de tensión de salida | ±11.4 → ±15V |
| Encapsulado | DIP |
| Tensión de aislamiento | 500V ac |
| Profundidad | 8.5mm |
| Ancho | 21.1mm |
| Longitud: | 22.86mm |
| Serie | CC-E |
| Regulación de carga | 600mV |
| Temperatura máxima | +85°C |
| Efficiency | 86% |
| Temperatura mínima | -40°C |
| Cumplimiento normativo | CE, cULus, EN 60950-1, NEMKO, UL/CSA 60950-1 |
