Descripción

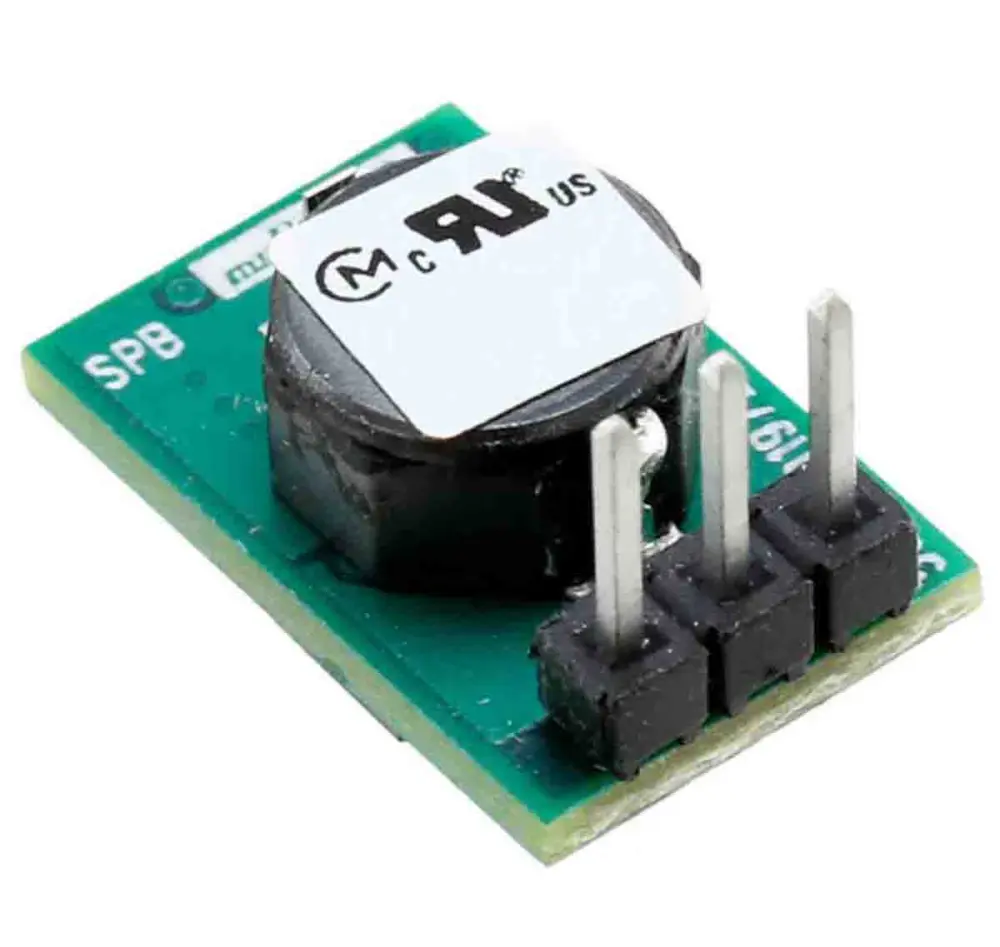

Convertidor dc-dc no aislado con salida única de 1,5 A de la serie OKI de Murata
La serie PS OKI-78SR de Murata se basa en módulo con encapsulado en línea simple (SIP) de 10,4 por 16,5 mm. Estos convertidores dc/dc cuentan con un regulador de conmutación no aislado para aplicaciones integradas. Se ofrecen dos tensiones de salida nominal, ambas con una salida máxima de 1,5 amperios. Además, cuentan con topología de conmutación de frecuencia fija, tienen una alta eficacia con baja generación de calor y ruido eléctrico, y no requieren componentes externos. Disponen de un amplio rango de entrada de 7 a 36 voltios dc. Entre las características de protección se incluyen límite de corriente y protección frente a cortocircuitos. El regulador de conmutación OKI-78SR se ha diseñado para satisfacer con la normativa estándar. Conformidad con el certificado de seguridad RoHS-6 (sin cables) sobre materiales peligrosos de serie.
Características y ventajas
Margen de entrada ultra amplio de 7 a 36 V dc
Salidas fijas de 3,3 o 5 V dc hasta 1,5 amperios
Montaje SIP horizontal o vertical, encapsulado pequeño
No requiere reemplazo directo de «disipador térmico» para reguladores lineales de 3 terminales de la serie 78xx
Alta eficacia sin necesidad de contar con componentes externos
Protección contra cortocircuito
Excelente rendimiento de disminución térmica
Certificados
UL/EN/IEC 60950-1, 2 edición
Murata Power Solutions Convertidor DC-DC no aislado
El convertidor Murata Power Solutions DC-DC no aislado se utiliza para la aplicación integrada. Tiene tres terminales de tensión de salida nominal y hasta 1,5 A es la salida máxima. El rango de entrada ultra amplio de hasta 12 VCC. Basado en frecuencia fija, la alta eficiencia significa calor muy bajo y bajo ruido eléctrico que no requiere ningún componente externo. Los convertidores de salida única fijos proporcionan regulación ajustada y alta eficiencia directamente en el sitio de uso de energía y son plug-in directo en lugar de reguladores lineales, por lo tanto, no se requiere ningún componente exterior adicional
Características y ventajas
• Alta eficiencia sin componentes externos
• No hay cambio directo del disipador de calor para 3 terminal
• La temperatura de funcionamiento es de -40°C a 85°C.
• Excelente rendimiento de disminución térmica
• Protección contra cortocircuito
• Montaje vertical SIP u horizontal, tamaño reducido, en un paquete encapsulado
Aplicaciones
• Cajas de control
• Cajas de control
• Anuncios de ITE
• Anuncios de ITE
Certificaciones
• Certificado UL
| Atributo | Valor |
|---|---|
| Tensión de salida | 5V dc |
| Corriente de Salida | 1.5A |
| Tipo de montaje | Agujero pasante |
| Número de salidas | 1 |
| Encapsulado | SIP |
| Potencia nominal | 7.5W |
| Efficiency | 90.5% |
| Rizado y ruido | 75mV pp |
| Temperatura mínima | -40°C |
| Temperatura máxima | +85°C |
| Serie | OKI-78SR |
| Regulación de línea | ±0.25% |
| Profundidad | 16.5mm |
| Ancho | 7.6mm |
| Peso | 2g |
| Regulación de carga | ±0.25% |
| Longitud: | 10.4mm |
