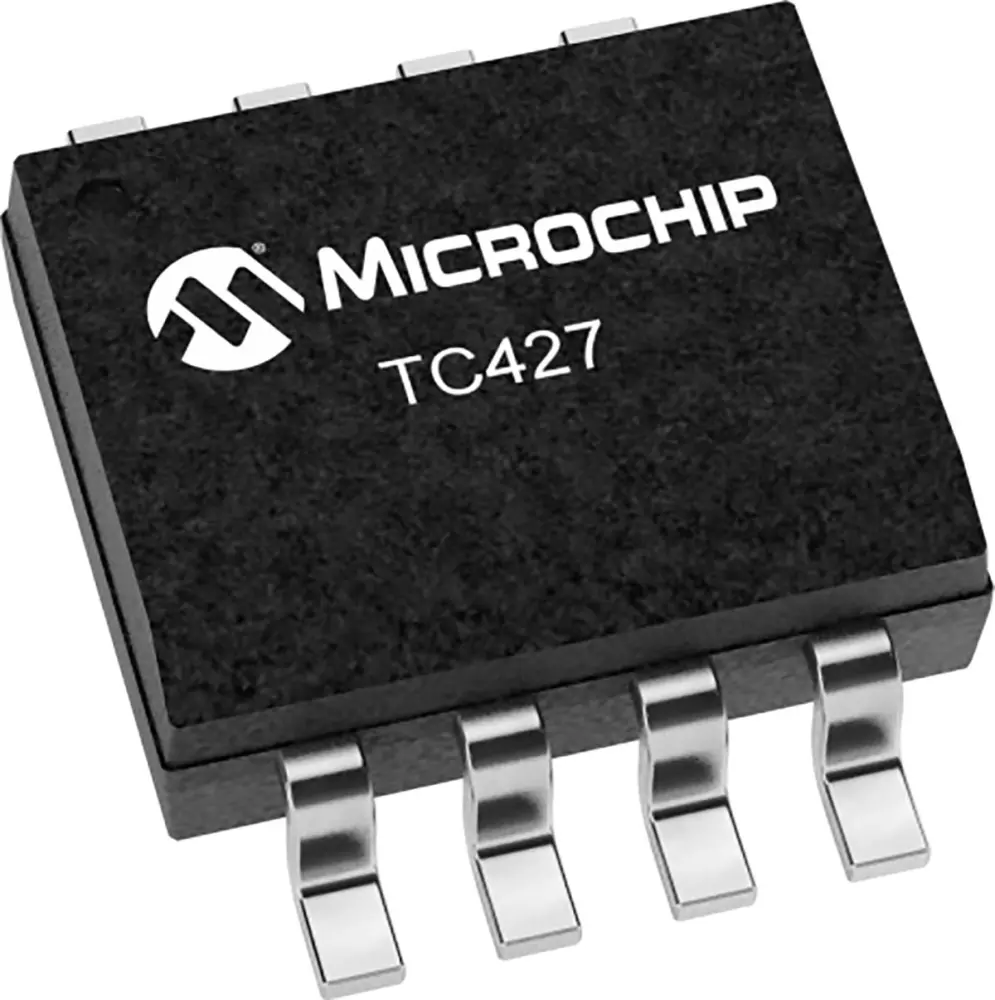

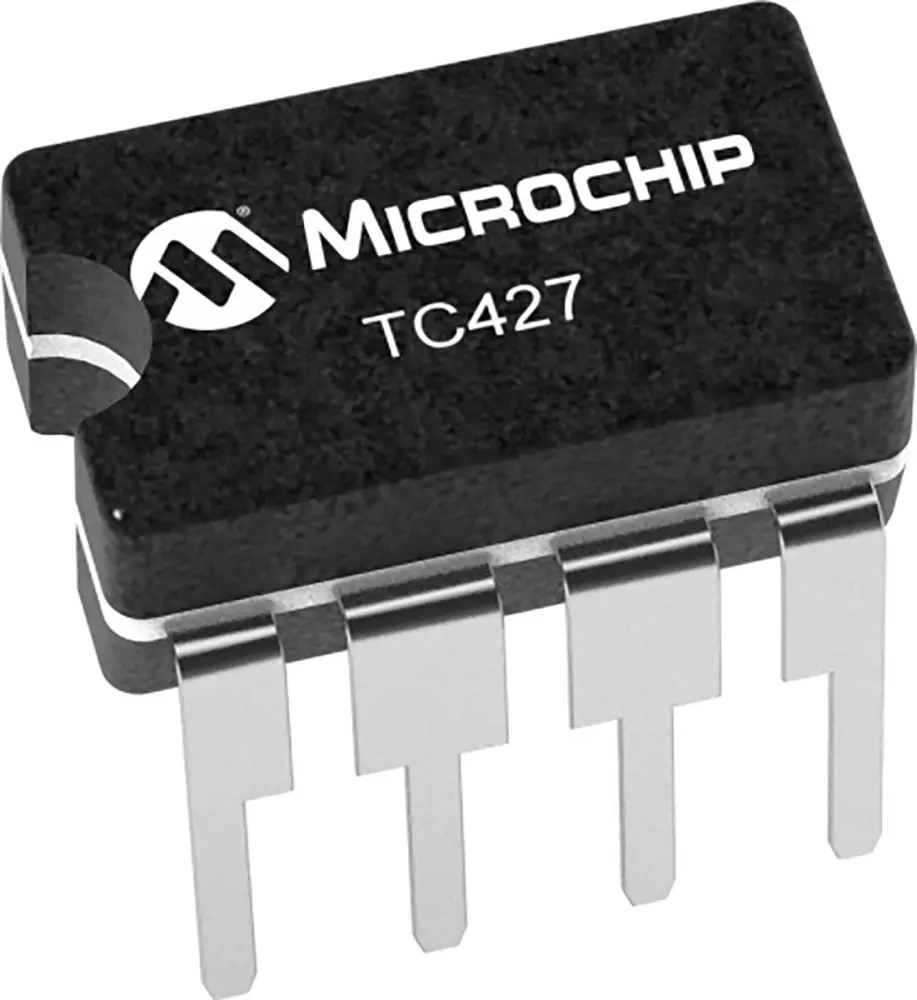

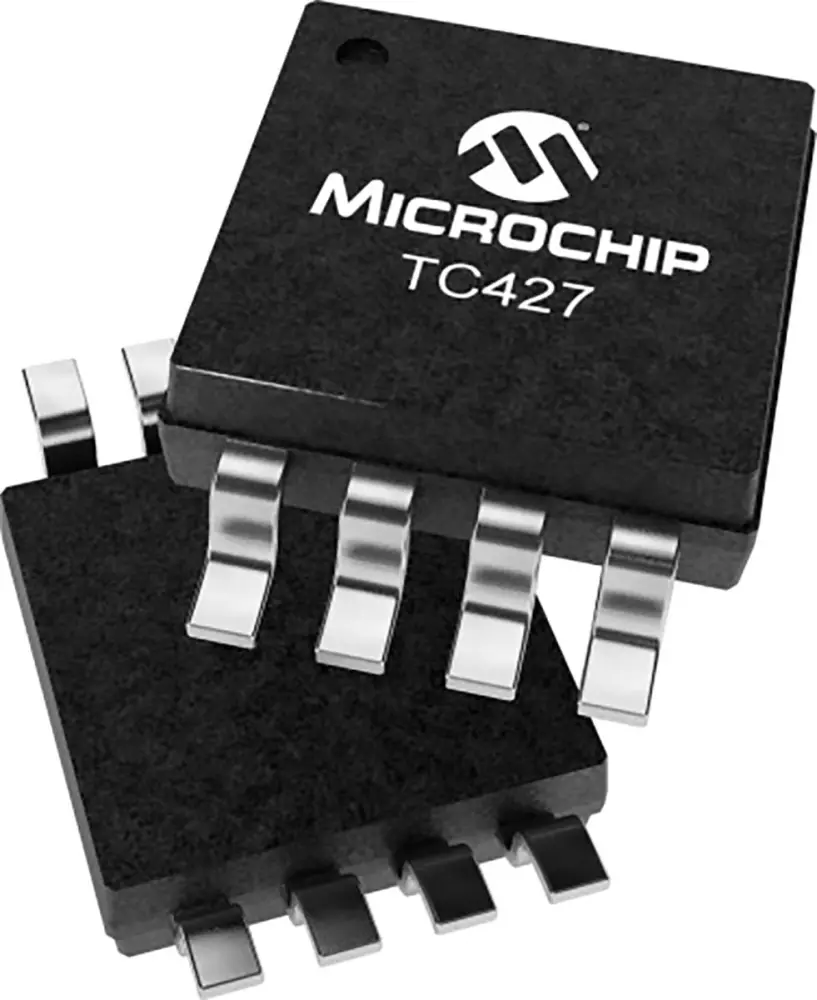

Driver de puerta MOSFET TC427CPA, 1,5 A PDIP 8 pines

Descripción

Los Microchip TC427 son controladores CMOS dobles de alta velocidad. Un nivel de tensión de entrada TTL/CMOS se traduce en una oscilación de nivel de tensión de salida carril a carril. La salida CMOS está a 25 mV de tierra o alimentación positiva. Las salidas de controlador de alta corriente y baja impedancia oscilan una carga de 1.000 pF 18V en 30 ns. Las cualidades de accionamiento de tensión y corriente únicas convierten al TC427 en los bloques de construcción ideal Power MOSFET, drivers de línea y convertidores dc a dc. Las señales lógicas de entrada pueden igualar la tensión de alimentación. La corriente de entrada es baja de 1 μA, lo que permite una interfaz directa con CI de control de fuente de alimentación de modo conmutado CMOS/bipolares, así como comparadores analógicos de colector abierto. La corriente de alimentación quiescente es de 8 mA como máximo.
Conmutación alta velocidad (CL = 1.000 pF): 30 ns
Corriente de salida de pico alto: 1,5 A
Giro de tensión de salida alta: VDD -25 mV, GND +25 mV
Corriente de entrada baja (lógica ’0’ o ’1’): 1 μA
Compatible con entrada TTL/CMOS
Disponible en configuraciones de inversión y Sin Inversión
Amplia tensión de suministro de funcionamiento: 1,8 a 18 V
Funcionamiento de fuente de alimentación única
