Descripción

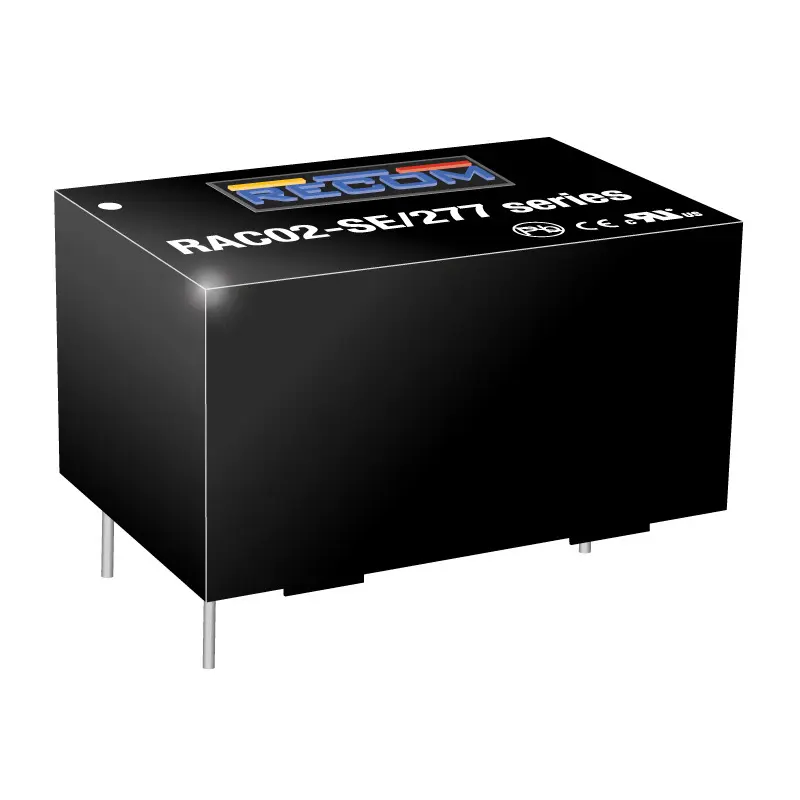

Convertidores ac/dc de 2 W de salida simple de PCB encapsulados regulados de Recom, serie RAC02-SE/277
Los módulos de potencia ultracompactos de 2 W de montaje en PCB RAC02-SE/ 277/W de Recom están disponibles con tensiones de salida de 3,3 , 5, 12 y 24 V y el aislamiento de entrada a salida es de 3 kV ac/1 min. Con un consumo máximo en espera de 35 mW, las fuentes de alimentación en miniatura son especialmente adecuadas para aplicaciones de ahorro de energía, de modo hibernación y de modo de espera.
Una de las características más crucials es el rango extendido de temperatura de funcionamiento; como consecuencia, esta serie de módulos de potencia ahora pueden usarse en áreas donde las temperaturas caen hasta -40 °C.
Gracias a su diseño compacto (altura <18 mm), es una solución versátil para la automatización doméstica y otras aplicaciones similares. Completa con un filtro de entrada integrado, la serie dispone de rendimiento EMI mejorado y cumple con la norma EN55022, clase B. Las fuentes de alimentación en miniatura también cuentan con protección contra cortocircuitos con reinicio totalmente automático tras la resolución del error. Los convertidores tienen homologación EN/UL60950-1 y se suministran completos con una garantía de 3 años.
Margen de temperatura de funcionamiento extendido (- 40 a +85 °C)
Fiable incluso a temperaturas de congelación
Extremadamente compacto
35 mW máx. de consumo de potencia sin carga
Eficiencia de hasta el 76%
Salida aislada de 3 kV ac/1 minuto
Protección SCP y OVP
Amplio rango de entrada universal: 85-305 V ac
Consumo máximo de 40 mW en reposo
Adecuado para la alimentación de sensores y equipos en espera
A prueba de cortocircuitos con reinicio automático tras la eliminación de fallos
Unidades DIP con configuración de contactos estándar
Certificados
EN60335
EN55022 clase B
IEC/EN/UL 60950
Fuente de alimentación de conmutación RECOM, entrada de 120 a 430 V DC, potencia nominal de 2 W – Serie RAC02 – RAC02-05SE/277
¿Busca una unidad fiable y robusta para controlar la alimentación de sus dispositivos en modo de espera y en modo de reposo? Esta fuente de alimentación de conmutación de RECOM tiene un consumo máximo en espera de 35 mW, lo que la convierte en la opción ideal. La robusta carcasa le permite resistir temperaturas extremas, de -40 °C a +85 °C. Su amplio rango de entrada de 85 a 305 V AC significa que puede funcionar en diferentes sistemas con diferentes valores nominales de salida de alimentación.
Características y ventajas
• El filtro de entrada integrado y el rendimiento EMI mejorado minimizan el riesgo de fallos de alimentación de entrada que dañan su equipo
• La función de reinicio automático se activa después de la eliminación de fallos, lo que reduce el riesgo de cortocircuitos
• Peso ligero de 24,5 g, por lo que es sencillo de manejar y no cautilizará esfuerzos en el equipo.
Aplicaciones
• Automatización en el hogar
• Equipos médicos
• Aplicaciones de sensores y standby
¿Está regulada esta fuente de alimentación?
Esta unidad proporciona una salida regulada de 5 V DC, ideal para circuitos eléctricos comunes y aplicaciones que necesitan una tensión constante.
¿Cómo se monta este componente?
Esta fuente de alimentación es de montaje en PCB, por lo que la instalación es rápida y sencilla.
| Atributo | Valor |
|---|---|
| Tensión de salida | 5V dc |
| Corriente de Salida | 400mA |
| Potencia nominal | 2W |
| Número de salidas | 1 |
| Tensión de entrada | 120 → 430 V dc, 85 → 305 V ac |
| Tipo de montaje | Montaje en PCB |
| Tipo de paquete | Encapsulado |
| Longitud: | 33.7mm |
| Ancho | 22.2mm |
| Profundidad | 17.75mm |
| Serie | RAC02-E/277 |
| Efficiency | 70% |
| Temperatura mínima | -40°C |
| Peso | 24.5g |
| Temperatura máxima | +85°C |
