Descripción

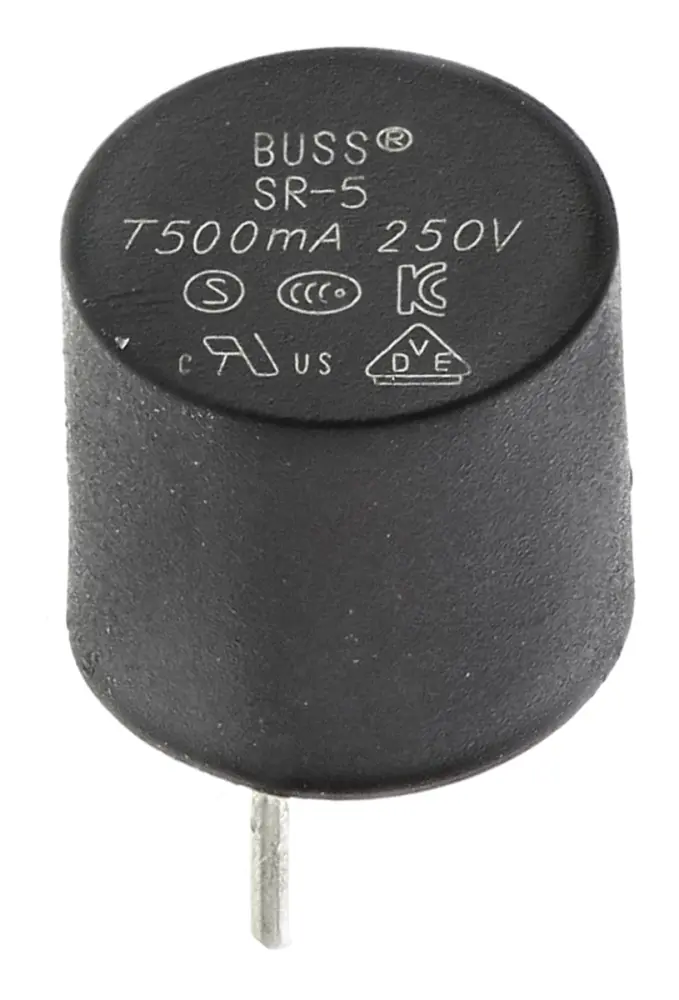

Fusible no rearmable de la serie SR-5 de Eaton, capacidad de corriente de 500 mA, capacidad de tensión de 250 V CA – SR-5-500MA-BK
Este fusible no rearmable es un componente subminiatura de retardo diseñado para la protección contra sobreintensidades en diversas aplicaciones. Con unas dimensiones de 8,5 mm de diámetro y 7,6 mm de altura, es un fusible radial con plomo que garantiza un funcionamiento fiable con las tensiones nominales definidas.
Características y ventajas
• Proporciona protección contra sobrecorriente primaria y secundaria
• La alta capacidad de resistencia a la irrupción garantiza la durabilidad
• Compatible con métodos de soldadura con y sin plomo
• Diseñado según la norma IEC 60127-3 para asegurar la fiabilidad
• La baja resistencia de 0,242Ω mejora la eficiencia
• El poder de corte nominal de 35 A mejora la seguridad
Aplicaciones
• Se utiliza para la protección de circuitos en servidores y aparatos
• Adecuado para televisores y pantallas LED/LCD
• Ideal para sistemas HVAC y balastos de iluminación
• Se utiliza en fuentes de alimentación y descodificadores
¿Qué importancia tiene el retardo temporal en este fusible?
La función de retardo permite sobrecargas temporales sin abrir el circuito, por lo que es ideal para aplicaciones con corrientes de irrupción, como motores, donde pueden producirse picos de corriente iniciales.
¿Cómo afecta el rango de temperatura de funcionamiento al rendimiento?
Su funcionamiento entre -40 °C y +85 °C garantiza que el fusible funcionará de forma fiable en diversos entornos, garantizando su seguridad y funcionalidad independientemente de las variaciones de temperatura externas.
¿Puede incorporarse directamente en una placa de circuito impreso?
Sí, este fusible puede colocarse directamente en una placa de circuito impreso (PCB), lo que facilita su instalación y contribuye a ahorrar espacio en diseños electrónicos compactos.
Nota
Eaton anteriormente conocido como Bussmann
Todos los fusibles tienen cuerpo de poliamida termoplástica
| Atributo | Valor |
|---|---|
| Corriente Nominal | 500mA |
| Orientación de los Pines | Radial |
| Tensión Nominal | 250V ac |
| Velocidad del Fusible | T |
| Diámetro del Cuerpo | 8.5mm |
| Altura del Cuerpo | 7.6mm |
| Longitud del Cable | 4.8mm |
| Paso del Cable | 5.08mm |
| Capacidad de Ruptura a Vr Máx. | 35 A a 250 V ac |
| Temperatura de Funcionamiento Mínima | -40°C |
| Serie | SR-5 |
| Temperatura de Funcionamiento Máxima | +85°C |
| Dimensiones | 8.5 x 7.6mm |
| Diámetro del Cable | 0.6mm |
