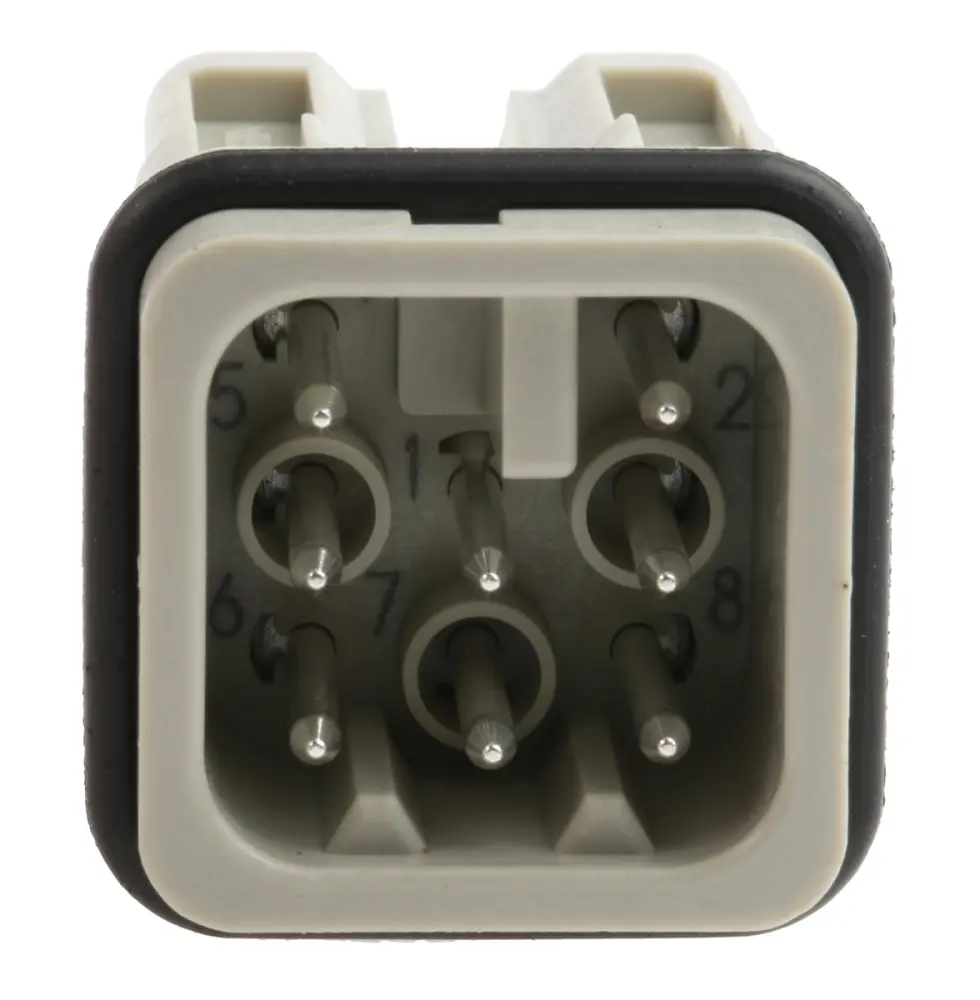

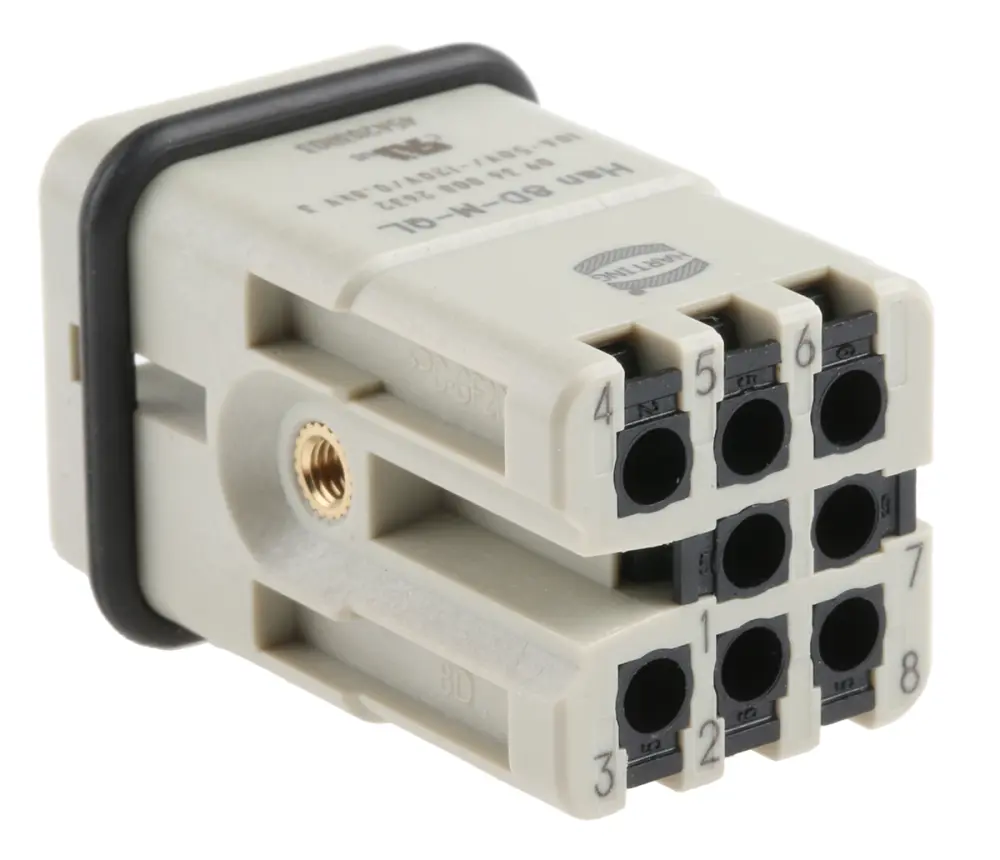

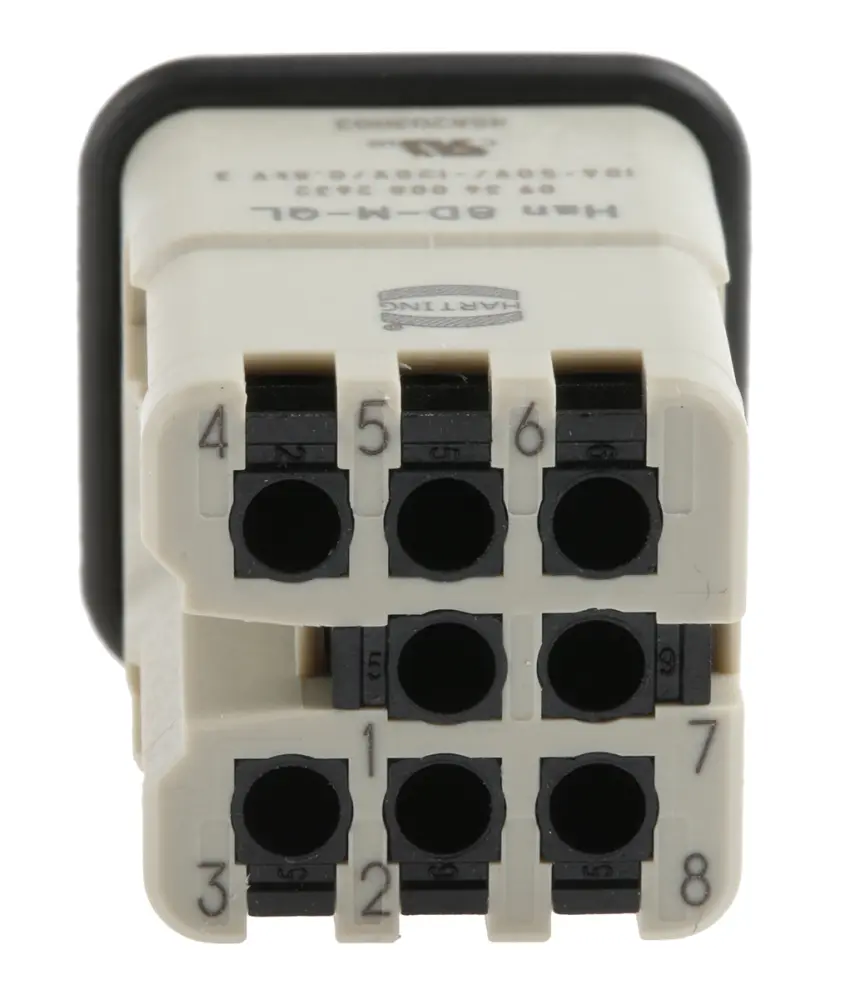

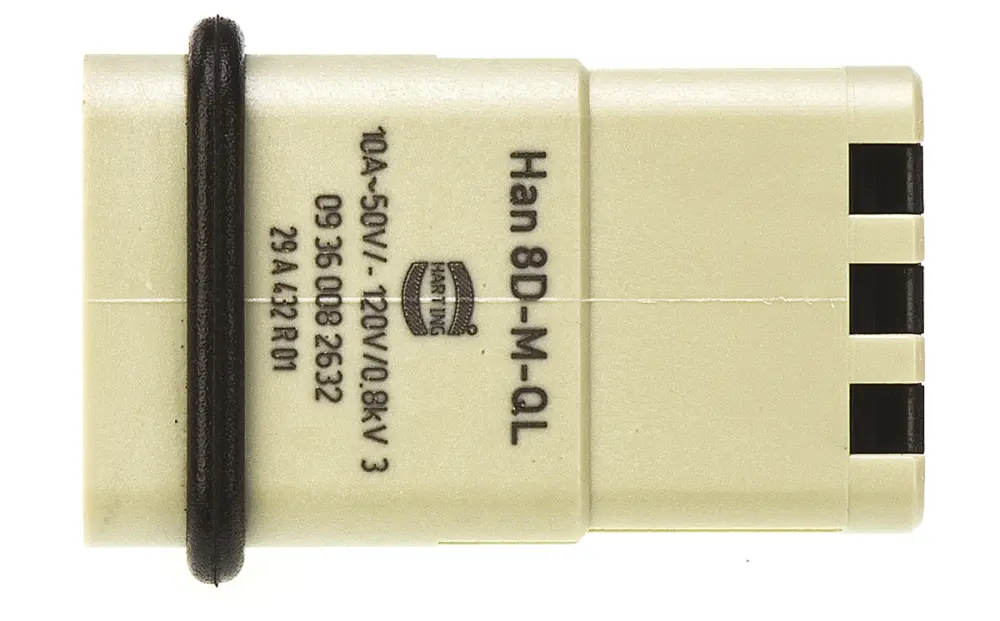

Inserto de conector de potencia HARTING Macho, serie Han D | 9360082632

Descripción

Encastres han® 8D(U)

• el encastre han 8D (códigos RS 363-8591 y 363-8608 ) utiliza contactos de crimpado. Estos contactos deben pedirse por separado. Consulte el nº de ref. 114-7857 – típico de sopción
Para entender herramientas de crimpado, consulte el nº de ref. 114-7706 – típico de sopción
Todas las herramientas dedicadas se detallan en la gama Han® D
• los nuevos encastres han-Quick Lock® permiten una terminación rápida sin tornillos ni crimpado. (códigos rs 700-8073 y 700-8076 )

Nota

La ilustración de encastres no está actualmente disponible (son similares en apariencia al encastre Han® D). El esquema representa la plataforma de contacto.

Aviso

Estos conectores no deben acoplarse o desacoplarse si tienen carga eléctrica. Los conectores del mismo tipo o de distintos tipos organizados en una línea deben ser polarizados para evitar errores en la conexión.

Certificados

UL, CSA, SEV

Serie Han® 8D de crimpado de 10 A

Estos encastres Han® 8D (U) están diseñados para usarse hasta 10 A. Están diseñados para su uso con carcasas y cubiertas contenidas en la gama 1. Esta gama de carcasas aéreas y de montaje en panel están asociadas con un identificador numérico de «tamaño» Harting específico. Consulte la tabla de compatibilidad para ver los detalles de esta relación y los códigos RS de las carcasas aéreas y de montaje en panel típicas de esta gama.
