Descripción

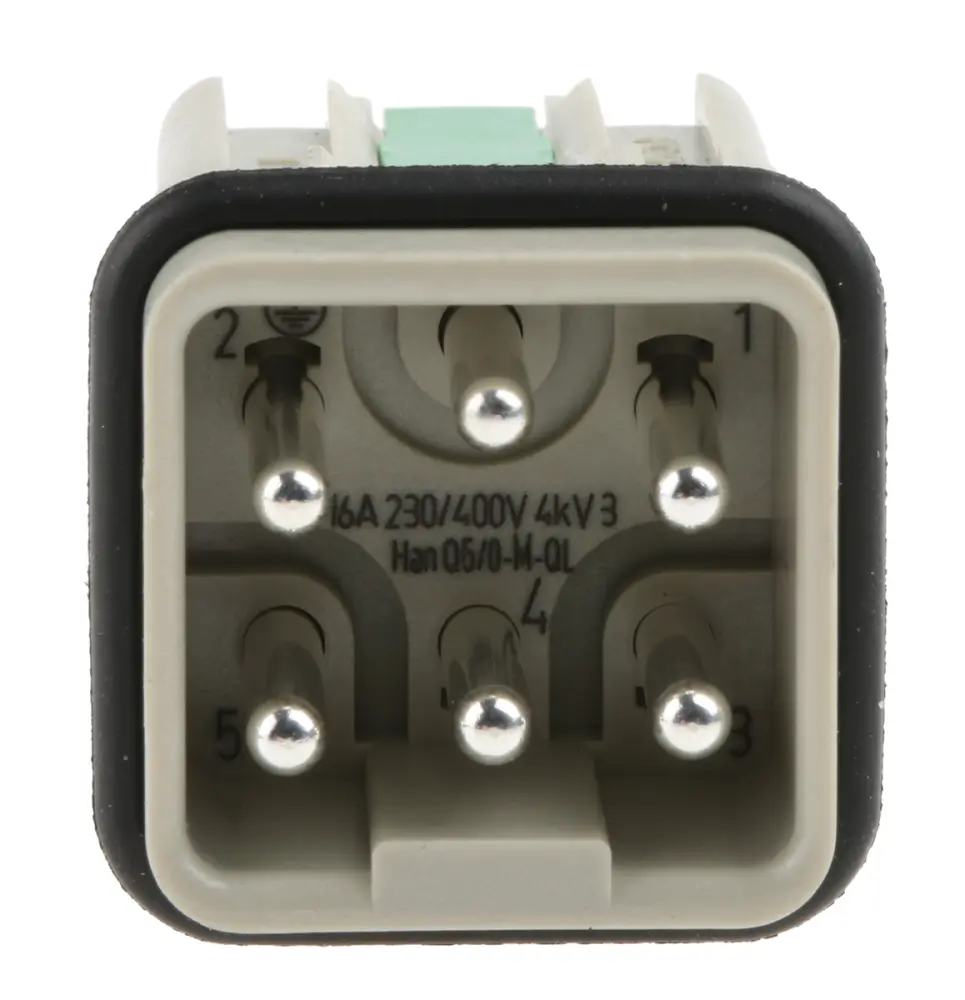

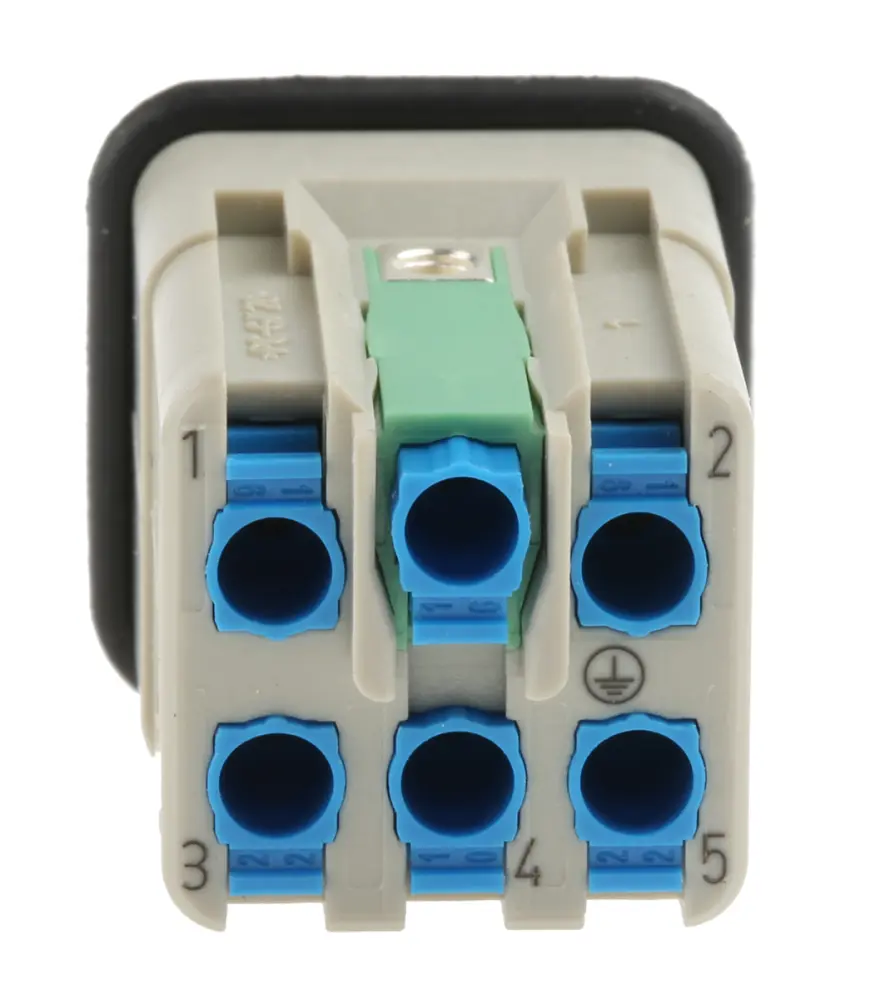

Serie Han Q 5/0, Quick Lock
Los conectores Han Q 5/0 Quick Lock son ideales para montaje en campo y no requieren el uso de herramientas especiales; son además totalmente compatibles con encastres de crimpado estándar Han Q 5/0 y cubiertas de plástico y metal de la serie Han 3A.
5 contactos más tierra
Valor nominal de 16 A y 230/400 V
Rango de temperaturas: -40 a +125 °C
Nota
Cuando se usan carcasas/cubiertas Han 3A HPR se debe retirar el sellado del encastre.
Certificados
CRUUS
Han® serie Q
Esta serie Q de Han® está diseñada para usarse con carcasas y cubiertas contenidas en la gama 1. Esta gama de carcasas aéreas y de montaje en panel están asociadas con un identificador numérico de «tamaño» Harting específico. Consulte la tabla de compatibilidad para ver los detalles de esta relación y los códigos RS de las carcasas aéreas y de montaje en panel típicas de esta gama.
| Atributo | Valor |
|---|---|
| Valor Nominal de Corriente | 16A |
| Género | Macho |
| Serie | HAN Q |
| Tipo | Encastre de conector |
| Método de Terminación | Bloqueo rápido |
| Número de Filas | 2 |
| Tensión Nominal | 400 V |
| Índice de Protección IP | IP65, IP67 |
| Número de Contactos | 5 |
| Revestimiento del Contacto | Plata |
| Número de serie | 0912 |
| Material del Contacto | Aleación de Cobre |
| Orientación del Cuerpo | Recto |
