Descripción

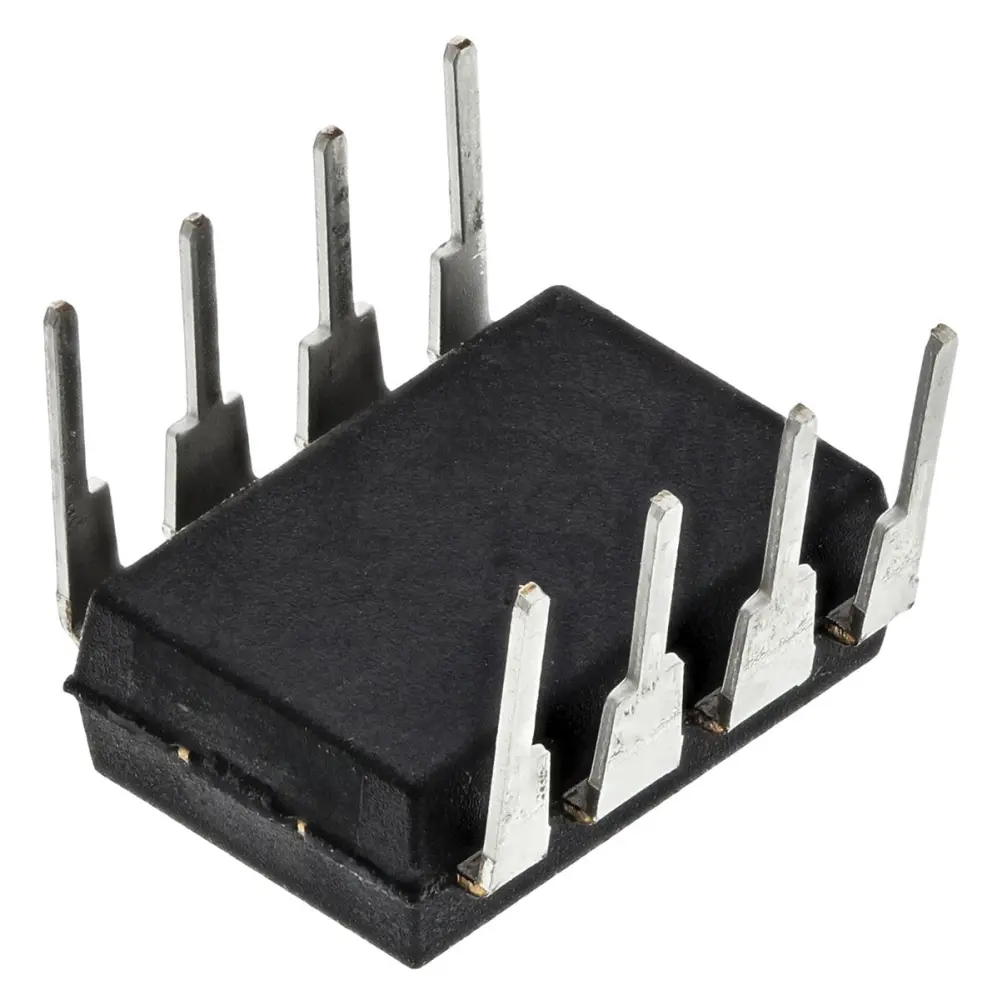

Microcontroladores de 8 bits PIC12F683
Los microcontroladores (MCU) PIC12 de Microchip fueron los primeros microcontroladores de 8 pines del mundo. Lanzador originalmente como piezas programables una vez (OTP), esta gama de dispositivos sigue creciendo, ya que se han añadido características y mejoras adicionales.
La familia PIC12F683 de microcontroladores se basa en el núcleo de arquitectura media de Microchip con una pila de hardware de 8 niveles de profundidad y 35 instrucciones. Estas MCU proporcionan hasta 5 MIPS, 3,5 Kbytes de memoria de programa con una memoria de datos que tiene 128 bytes de RAM y EEPROM de 256 bytes. En la placa hay un oscilador RC configurable con una precisión de ±1 %.
Características
35 instrucciones
Pila de hardware de 8 niveles
Oscilador interno de 8 MHz – Rango seleccionable de 8 MHz a 125 kHz
6 contactos de E/S
1 comparador
Convertidor analógico a digital (ADC) de 4 canales y 10 bits
Módulo de captura, comparación y PWM (CCP)
Dos temporizadores de 8 bits
Un temporizador de 16 bits
Programación serie en circuito (ICSP)
Microcontroladores PIC® Microchip PIC12F de 8 bits
Los microcontroladores (MCU) PIC12F de Microchip fueron los primeros microcontroladores de 8 pines del mundo. Originalmente lanzada como piezas programables una vez (OTP), esta gama de dispositivos continúa su expansión como características adicionales de Microchip, mejora las especificaciones y continúa ofreciendo un valor cada vez mayor. La clave del éxito de PIC12F fue el oscilador RC interno que ha permitido seis canales E/S en un encapsulado de 8 pines. Las versiones posteriores de este oscilador RC se pueden configurar entre 31 kHz y 32 MHz.
| Atributo | Valor |
|---|---|
| Nombre de la Familia | PIC12F |
| Tipo de Encapsulado | PDIP |
| Tipo de Montaje | Montaje en orificio pasante |
| Conteo de Pines | 8 |
| Núcleo del Dispositivo | PIC |
| Ancho del Bus de Datos | 8bit |
| Tamaño de la Memoria del Programa | 2,048 kB |
| Frecuencia Máxima | 32MHZ |
| Tamaño RAM | 128 B |
| Canales USB | 0 |
| Número de Unidades PWM | 1 |
| Número de Canales SPI | 0 |
| Número de Canales CAN | 0 |
| Número de Canales UART | 0 |
| Número de Canales I2C | 0 |
| Tensión de Alimentación de Funcionamiento Típica | 2 → 5,5 V. |
| Number of USART Channels | 0 |
| Número de Canales de Ethernet | 0 |
| Número de Canales PCI | 0 |
| Longitud | 10.16mm |
| Convertidores Analógico-Digital | 4 x 10 bits |
| Altura | 4.95mm |
| Number of LIN Channels | 0 |
| Ancho | 0.28plg |
| Dimensiones | 0.4 x 0.28 x 0.195plg |
| Número de Unidades ADC | 1 |
| Temperatura Máxima de Funcionamiento | +125 °C |
| Número Máximo de Canales Ethernet | 0 |
| Temperatura de Funcionamiento Mínima | -40 °C |
| Arquitectura del Conjunto de Instrucciones | RISC |
| Modulación de Ancho de Pulso | 1 (CCP) |
| Tipo de Memoria del Programa | Flash |
