Descripción

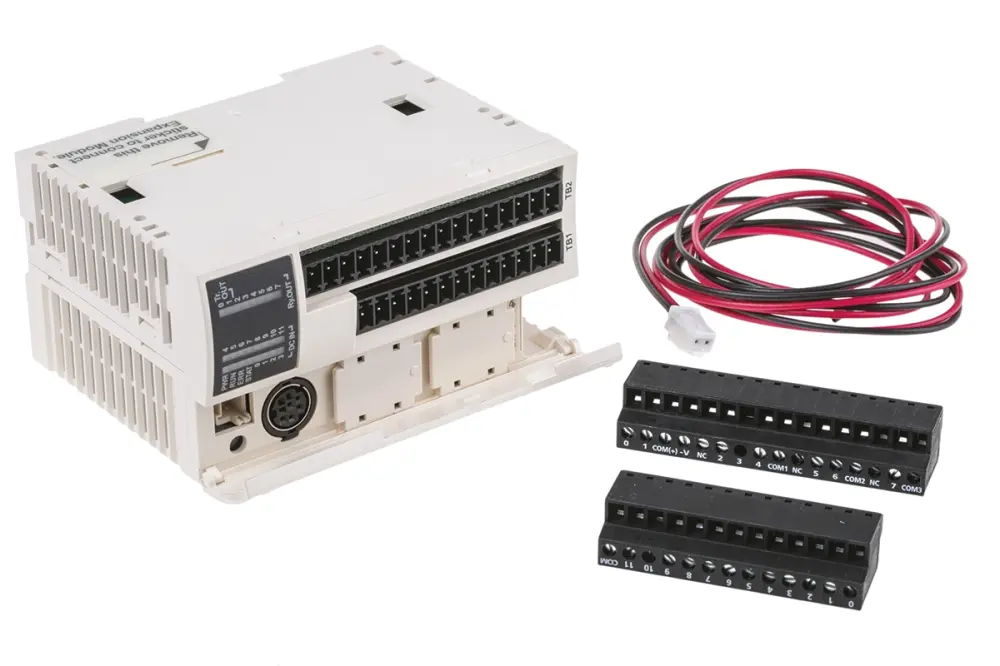

Controlador modular Twido
Entradas de 24 V dc
Salidas no aisladas
Contador de alta velocidad: 5kHz (monofásico) 20KHz (Bifásico)
Dimensiones: H90 x W36 x D70mm
Unidades base Twido de Schneider Electric – Información adicional:
El controlador programable Twido de Telemecanique proporciona soluciones flexibles de automatización para los sistemas de control. Diseñado para ser sencillo de manejar y flexible, con funciones de control eficaces.
Panel de tamaño reducido para las aplicaciones donde el espacio es limitado
Opciones de cableado flexibles (bloques de terminal roscado extraíbles y conectores de tipo resorte para unidades expansibles), permitiendo cableado rápido y sencillo
Adecuado para aplicaciones que requieren 10 – 264 puntos de E/S
Controladores compactos disponibles con 10, 16, 24 o 40 puntos de E/S
Cada controlador tiene un puerto de programación RS-485 y el código RS 528-8643 también tiene un puerto Ethernet RJ45
Controladores modulares disponibles con 20 o 40 puntos de E/S
Todos los productos de la gama Twido cumplen los estándares de las agencias reguladoras siguientes: IEC61131-2, UL1604/CSA C22.2 nº 213 (clase 1, división 2, grupos A, B, C, D), CE y TUV
Configuración de E/S máxima
Para unir todos los módulos de entrada/salida digital y los módulos de entrada/salida analógica a los controladores base, las unidades deben montarse en carriles DIN a partir del lado derecho de las bases, según las reglas siguientes:
Las bases compactas de 10 y 16 E/S no se pueden expandir
24 bases compactas de E/S, pueden alojar hasta un máximo de 4 módulos
40 bases compactas de E/S, pueden alojar hasta un máximo de 7 módulos
20 bases modulares de E/S, pueden alojar hasta un máximo de 4 módulos
40 bases modulares de E/S, pueden alojar hasta un máximo de 7 módulos
| Atributo | Valor |
|---|---|
| Serie del Fabricante | Twido |
| Tipo de Salida | Analógico, Relay |
| Tensión de Alimentación | 24 V dc |
| Número de Salidas | 8 |
| Tipo de Red | DeviceNet |
| Dimensiones | 90 x 35.4 x 70 mm |
| Tipo de Puerto de Comunicación | RS232C, RS485 |
| Temperatura de Funcionamiento Mínima | 0°C |
| Tipo de Montaje | Carril DIN |
| Anchura | 35.4mm |
| Idioma de Programación Utilizado | Ladder Logic |
| Display Incluido | Sí |
| Longitud | 90mm |
| Profundidad | 70mm |
| Capacidad del Programa | 3000 Instructions |
| Número de Puertos de Comunicación | 2 |
| Corriente de Salida | 8 A |
| Temperatura de Funcionamiento Máxima | +55°C |
