Descripción
MOSFET de canal N SuperFET® y SuperFET® II, Fairchild Semiconductor
Fairchild ha añadido la familia MOSFET SuperFET® II de potencia de alta tensión mediante la tecnología Super Junction Proporciona el mejor rendimiento de su clase del diodo del cuerpo sólido en fuentes de alimentación ac-dc de modo conmutado (SMPS), aplicaciones como servidores, telecomunicaciones, informática, fuente de alimentación industrial, UPS/ESS, inversor solar, aplicaciones de iluminación que requieren una densidad de alta potencia, eficacia del sistema y fiabilidad.
Mediante el uso de una tecnología de equilibrio de carga avanzada, los diseñadores han logrado soluciones de alto rendimiento más eficaces y rentables que ocupan menos espacio en la placa y mejoran la fiabilidad.
Transistores MOSFET, ON Semi
On Semi ofrece una cartera sustancial de dispositivos MOSFET que incluye>< tipos de alta tensión ( 250 V) y baja tensión ( 250 V). La avanzada tecnología de silicio proporciona tamaños de terraja más pequeños, que se integran en varios encapsulados estándar del sector y están térmicamente mejorados.
En los SemiMOSFETs proporciona una fiabilidad de diseño superior, desde picos de tensión reducidos y sobredisparo, hasta menor capacitancia de unión y carga de recuperación inversa, hasta la eliminación de componentes externos adicionales para sostener los sistemas en funcionamiento y en funcionamiento durante más tiempo.
| Atributo | Valor |
|---|---|
| Tipo de Canal | N |
| Corriente Máxima Continua de Drenaje | 11 A |
| Tensión Máxima Drenador-Fuente | 600 V |
| Serie | SuperFET |

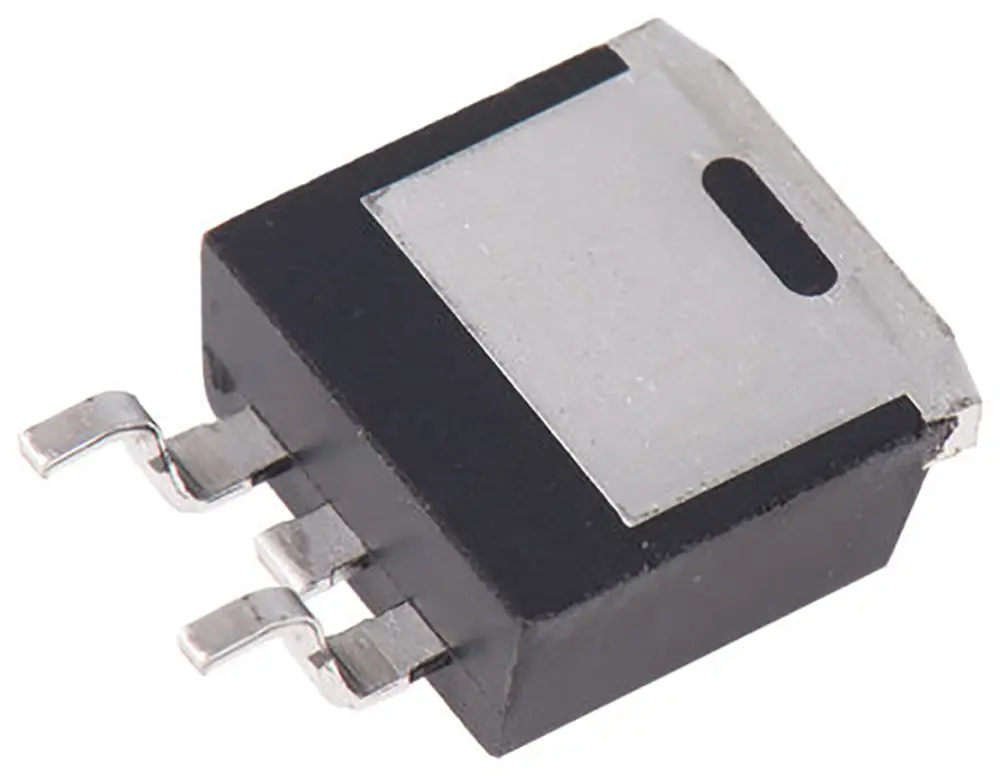

| Tipo de Encapsulado | D2PAK (TO-263) |
| Tipo de Montaje | Montaje superficial |
| Conteo de Pines | 3 |
| Resistencia Máxima Drenador-Fuente | 380 mΩ |
| Modo de Canal | Mejora |
| Tensión de umbral de puerta mínima | 3V |
| Disipación de Potencia Máxima | 125 W |
| Configuración de transistor | Simple |
| Tensión Máxima Puerta-Fuente | -30 V, +30 V |
| Material del transistor | Si |
| Carga Típica de Puerta @ Vgs | 40 nC a 10 V |
| Ancho | 9.65mm |
| Número de Elementos por Chip | 1 |
| Longitud | 10.67mm |
| Temperatura Máxima de Funcionamiento | +150 °C |
| Altura | 4.83mm |
| Temperatura de Funcionamiento Mínima | -55 °C |
