Descripción
Interruptores de presión PAC50
El interruptor de presión SICK PAC50 proporciona una vista general sencillo de leer de la información crucial del sistema utilizando un display claro en dos colores. Es fácil de programar, lo que hace que la puesta en marcha sea rápida y sencilla. El PAC50 proporciona hasta 2 salidas de conmutación y una salida analógica adicional en una resistente carcasa.
Las salidas conmutadas pueden programarse como NPN, PNP o push-pull. Las entradas analógicas detectan automáticamente si se necesita una tensión o señal de corriente, lo que simplifica la instalación y reduce el coste de inventario.
Características y ventajas
Interruptor de presión integrada, transmisor y display

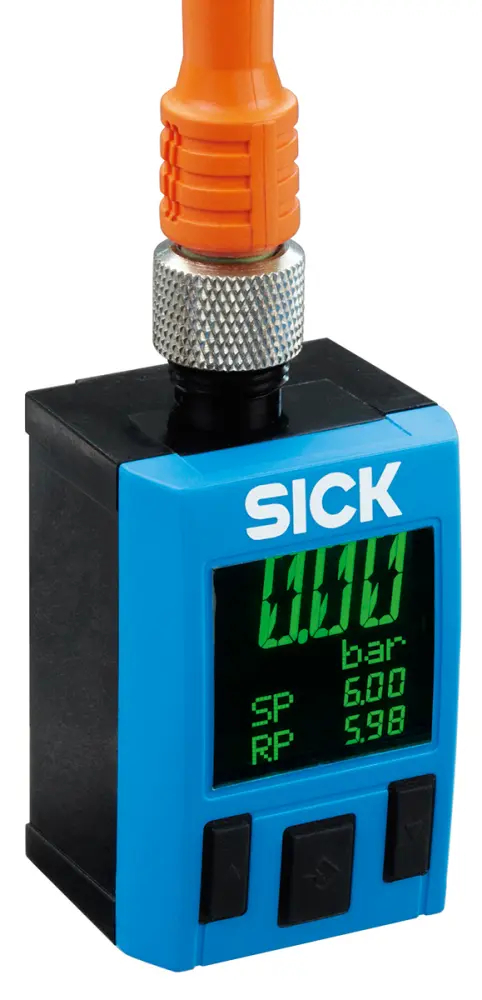

Clara visualización simultánea de presión aplicada y puntos de ajuste
Cambio de color cuando se alcanzan los puntos de ajuste
3 botones pulsadores grandes
Montaje en carril DIN o panel (mediante accesorio)
Conexión eléctrica estándar M12

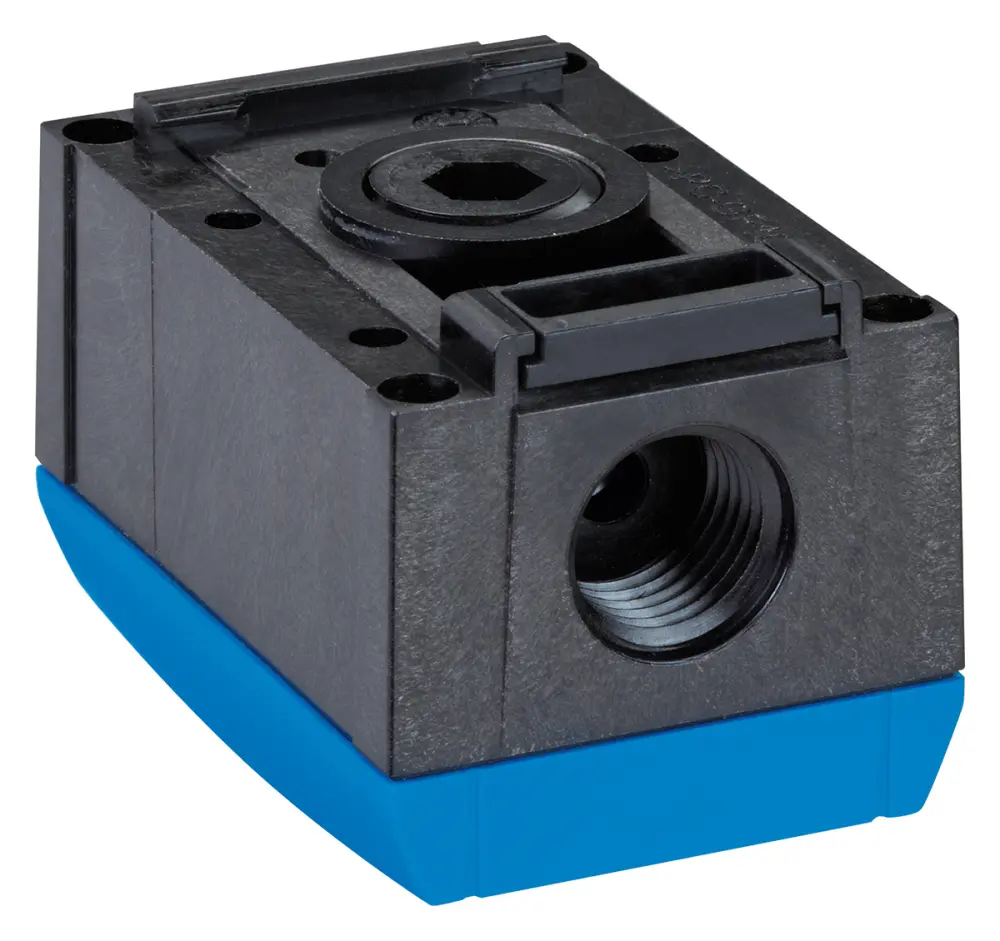

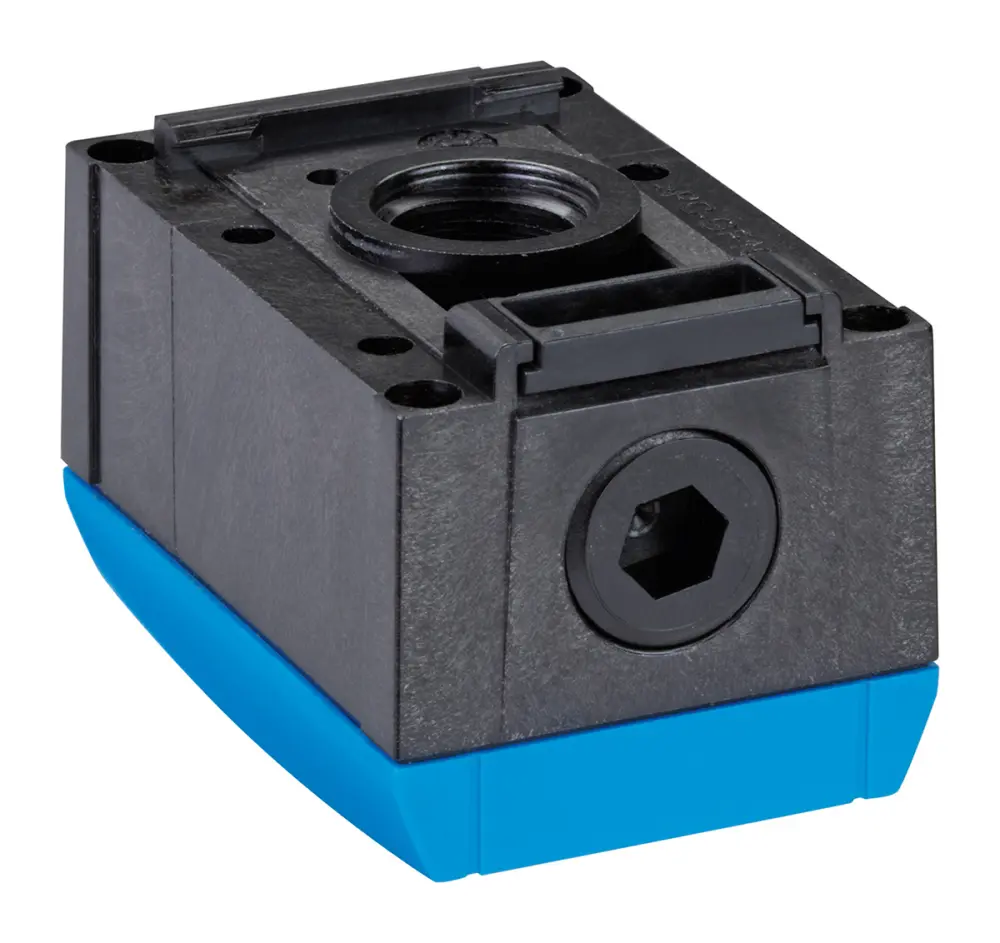

Conexión PIF o 2 x G1/4″ hembra (1 en la parte posterior, 1 en la parte inferior)
Salidas de conmutación configurables PNP, NPN, push-pull. IO Link V1.1.
Salida analógica configurable de 4-20 mA / 0-10 V
Rangos de presión disponibles -1 a 0 bar, -1 a +1 bar, 0 a 6 bar, 0-10 bar
Configuración e instalación
La instalación y configuración del PAC50 es rápida y sencillo sin necesidad de herramientas para la programación. El montaje se realiza utilizando el montaje en carril DIN integrado en la parte posterior o con el panel y el kit de montaje en pared disponible por separado (1000682).
La configuración y puesta en marcha se realiza utilizando los tres botones del panel frontal. Utilice las teclas de flecha para desplazarse por el menú y la tecla del medio para seleccionar el parámetro requerido. A continuación, solo hay que utilizar las teclas de flecha y adaptar al punto de ajuste necesario antes de guardar utilizando la tecla del medio. Su PAC50 ya está preparado para funcionar.
Aplicaciones
El PAC50 es adecuado para su uso con sistemas tanto de vacío como de presión positiva en una amplia gama de aplicaciones, entre las que se incluyen sistemas de control neumáticos, pinzas de vacío y regulación de presión de cilindros.
Interruptor con Display Digital
| Atributo | Valor |
|---|---|
| Máxima Presión de Funcionamiento | 10bar |
| Mínima Presión de Funcionamiento | 0bar |
| Tipo de Presión | Presión Positiva |
| Conexión | G 1/4 Female, M12 5-Pin |
| Medios Adecuados | Aire |
| Tensión Nominal | 17 → 30V dc |
| Tamaño de la Rosca de Conexión | 1/4 in, M12 |
| Serie del fabricante | PAC50 |
| Funcionamiento del Contacto | Normalmente Cerrado, Normalmente Abierto |
| Rosca Estándar de Conexión | G, métrico |
| Mínima Temperatura de Funcionamiento | 0°C |
| Máxima Temperatura de Funcionamiento | +60°C |
| Protección IP | IP65, IP67 |
| Indicador LED | Sí |
| Gama de salida | 0 to 10 V, 4 to 20 mA |
