Descripción

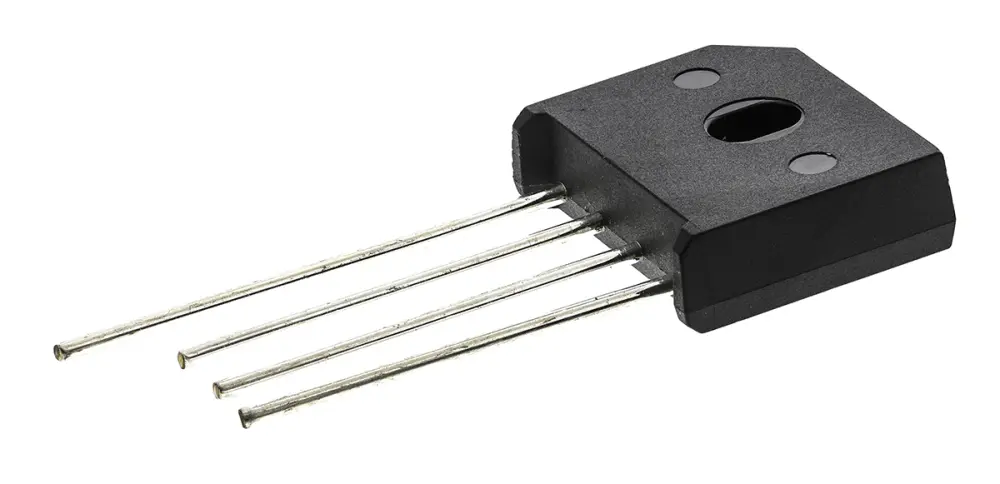

Montaje en PCB SIL, serie KBU, Vishay Semiconductor
Series KBU4x, KBU6x y KBU8x de rectificadores de puente en encapsulado SIL para montaje en PCB de Vishay Semiconductor
Contactos de soldadura para montaje en orificio pasante en placa de circuito impreso (PCB)
Alta capacidad de transitorio de corriente
Tensión de aislamiento de 1.500 Vrms
Encapsulado con fijación de orificio central
Certificados
UL E54214
Rectificadores de puente – Vishay Semiconductor
El rectificador de puente convierte una entrada de corriente alterna (ac) en una salida de corriente continua (dc) para aplicaciones de rectificación de onda completa. La disposición de diodos proporciona la misma polaridad de salida para cualquier polaridad de entrada. Un rectificador de onda completa trifásico es una disposición de seis diodos en una configuración de circuito de puente. Los encapsulados están diseñados para tamaño mínimos, máxima fiabilidad y máximo rendimiento térmico.
| Atributo | Valor |
|---|---|
| Corriente Directa Media de Pico | 4A |
| Tipo de Puente | Monofásico |
| Tensión Repetitiva Inversa de Pico | 100V |
| Tipo de Montaje | Montaje en orificio pasante |
| Tipo de Encapsulado | KBU |
| Conteo de Pines | 4 |
| Tecnología de diodo | Conexión de silicio |
| Configuración | Único |
| Transitorios de corriente directa no repetitiva de pico | 200A |
| Temperatura Máxima de Funcionamiento | +150 °C |
| Temperatura de Funcionamiento Mínima | -50 °C |
| Tensión Directa de Pico | 1V |
| Corriente Inversa de Pico | 5µA |
| Longitud | 23.7mm |
| Dimensiones | 23.7 x 7.1 x 19.3mm |
| Ancho | 7.1mm |
| Altura | 19.3mm |
