Descripción

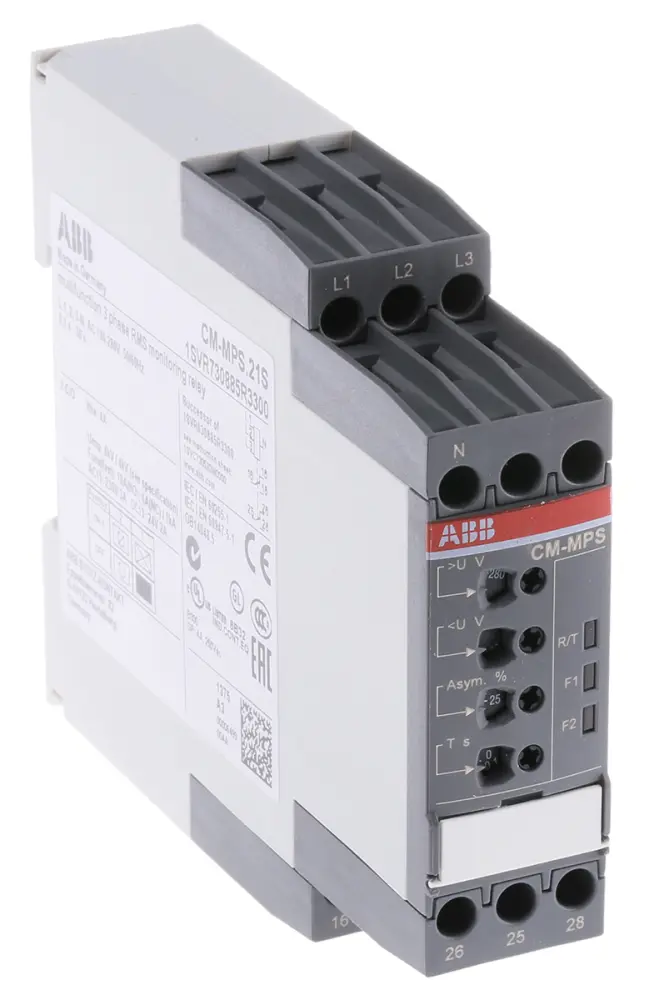

ABB CM-MPS Series Relé de monitorización, configuración de contactos DPDT, rango de detección de tensión de 180 a 280 V CA – 1SVR730885R3300 CM-MPS.21S
Este relé de supervisión es un dispositivo multifuncional de la serie CM-MPS, diseñado para una supervisión eficaz en aplicaciones trifásicas. Con unas dimensiones de 103,7 x 22,5 x 85,6 mm, funciona en un rango de detección de tensión de 180-280 V CA y puede manejar fases eléctricas de hasta tres. El relé proporciona una protección esencial contra las fluctuaciones de tensión y los cuestións relacionados con las fases, garantizando la fiabilidad del sistema.
Características y ventajas
• Supervisa las condiciones de sobretensión y subtensión
• Detecta desequilibrios y fallos de fase
• Retardo de disparo ajustable entre 0 y 30 segundos
• Utiliza la configuración de contactos DPDT para aplicaciones versátiles
• Adecuado para montaje en carriles DIN estándar
• Amplia gama de temperaturas de funcionamiento de -25 a +60°C
Aplicaciones
• Utilizados en sistemas de automatización industrial
• Adecuado para la supervisión del suministro eléctrico trifásico
• Empleado en entornos que requieren la verificación de la secuencia de fases
• Ideal para detectar interrupciones del neutro
¿Cómo mejora el retardo de disparo ajustable la fiabilidad de las operaciones?
El retardo de disparo ajustable permite una configuración personalizada entre instantánea y 30 segundos, lo que permite a los usuarios mejorar el tiempo de solución a los fallos sin interrupciones innecesarias. De este modo, se garantiza un delicado equilibrio entre una actuación rápida y la evitación de disparos molestos en condiciones transitorias.
¿Cuáles son las principales ventajas de usar una configuración DPDT?
La configuración DPDT ofrece flexibilidad al permitir gestionar simultáneamente dos circuitos separados, lo que proporciona un mayor control sobre las operaciones de supervisión y conmutación en diversas aplicaciones. Esto es especialmente beneficioso en sistemas complejos en los que es necesario controlar varias condiciones a la vez.
¿En qué situaciones deben aplicarse las funciones de sensibilidad a la tensión?
Estas características de sensibilidad a la tensión son importantees en entornos propensos a fluctuaciones, ya que garantizan que los equipos funcionen sólo dentro de los límites de tensión seguros. Al supervisar los casos de sobretensión y subtensión, protege la maquinaria de posibles daños y aumenta la seguridad de funcionamiento.
| Atributo | Valor |
|---|---|
| Aplicaciones de Monitorización | Fase, tensión |
| Fase Eléctrica | 3 |
| Configuración de los Contactos | DPDT |
| Rango de Detección de Tensión | 280 →V ac |
| Sensibilidad de Tensión | Sobretensión, Subtensión |
| Tipo de Montaje | Carril DIN |
| Sensibilidad de Fase | NEUTRAL, fallo de fase, desequilibrio de fase, secuencia de fase |
| Retardo | 0,1 → 30 s, 0s |
| Rango de detección de Frecuencia | → 65Hz |
| Serie | CM-MPS |
| Altura | 85.6mm |
| Longitud | 103.7mm |
| Mínima Tensión Detectada | 180V ac |
| Máxima Tensión Detectada | 280V ac |
| Rango de Temperatura de Funcionamiento | -25 → +60°C |
| Anchura | 22.5mm |
| Temperatura de Funcionamiento Máxima | +60°C |
| Temperatura de Funcionamiento Mínima | -25°C |
| Dimensiones | 103.7 x 22.5 x 85.6mm |
| Tipo de Terminal | Roscado |
| Cumplimiento normativo | UL |
