Descripción

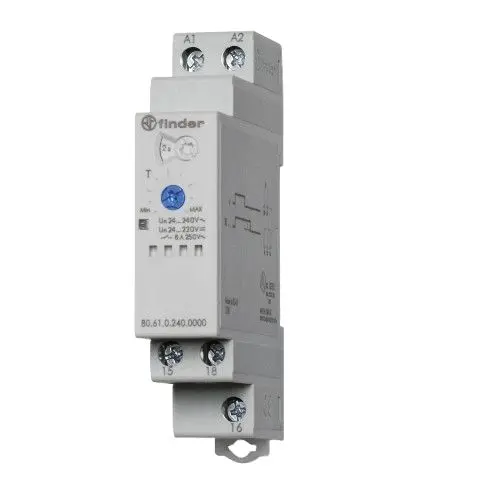

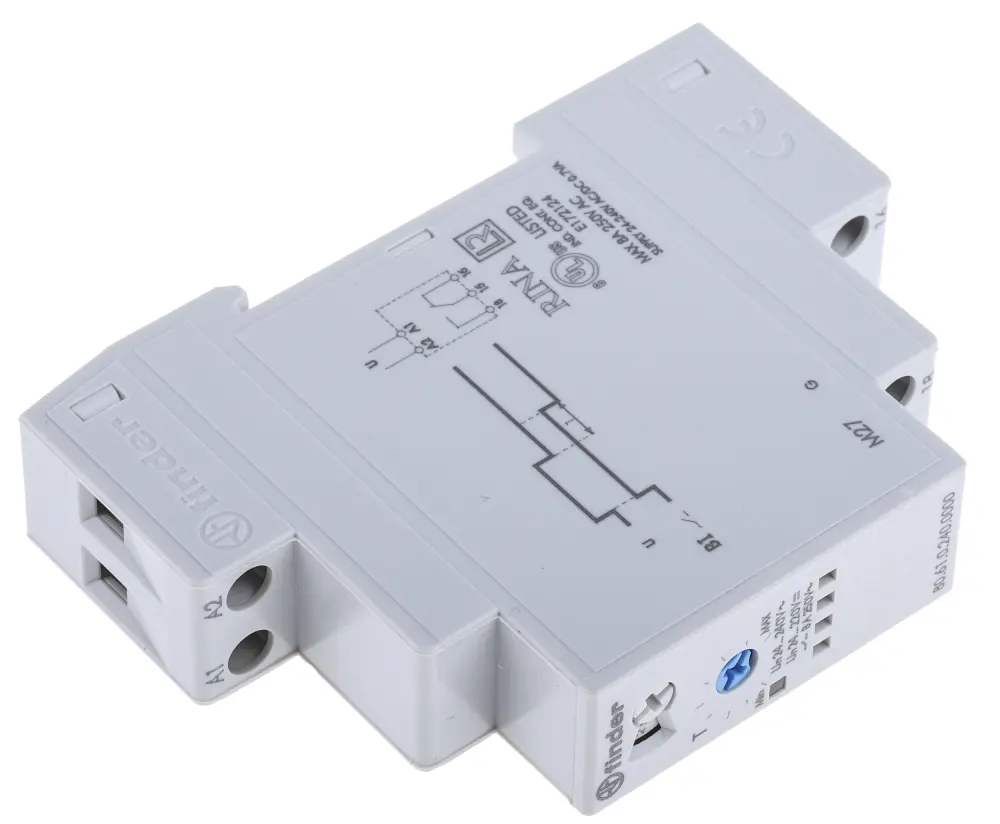

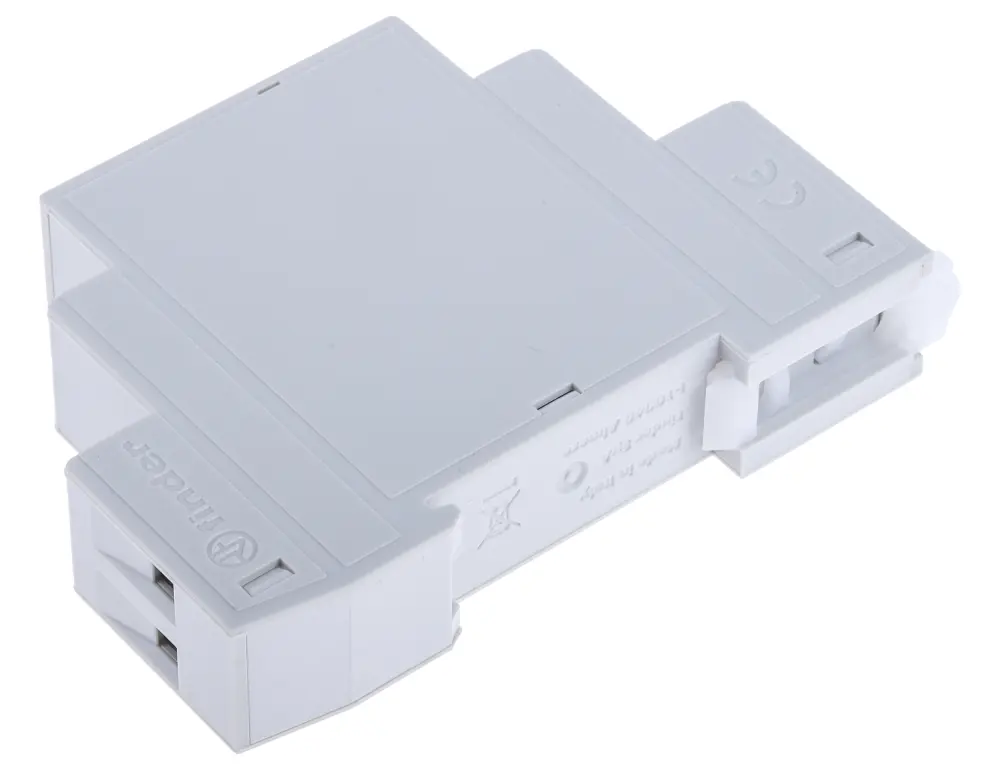

Relé temporizado Finder serie 80, tensión de alimentación de 24 a 240 V CA/CC, configuración de contactos SPDT – 80.61.0.240.0000
Este relé temporizado está diseñado para una amplia gama de aplicaciones en sistemas de automatización y control. Su diseño permite un control preciso del tiempo, lo que lo convierte en un componente vital en diversos entornos. Funcionando con una tensión de alimentación de 24 a 240 V ac/dc, garantiza la eficacia funcional en numerosas tareas industriales.
Características y ventajas
• La compatibilidad con dos voltajes aumenta la flexibilidad para diversas instalaciones
• La elección de retardo de apagado admite procedimientos de apagado seguros
• El diseño compacto para montaje en carril DIN simplifica la instalación del panel de control
• La configuración unipolar de doble efecto (SPDT) permite una conmutación versátil
• El intervalo de temporización ajustable de 0,05 a 180 segundos permite un control preciso
• Los contactos de aleación de plata mejoran la conductividad y la durabilidad
Aplicaciones
• Utilizado en sistemas de automatización de edificios para el control de la climatización
• Eficaz para cronometrar retrasos en ascensores y elevadores
• Se aplica en motores de puertas y portones para optimizar su funcionamiento
• Adecuado para polipastos y grúas en la gestión de cargas
• Integrado en cuadros de distribución eléctrica para operaciones temporizadas
¿Cuál es la mejor manera de unirlo en un panel de control?
Para la instalación en carril DIN, asegúrese de que las conexiones a los terminales de tornillo son seguras para una alimentación estable y el cumplimiento de las especificaciones de tensión.
¿Cómo funciona la temporización?
La activación de la temporización se produce una vez aplicada la alimentación, iniciando la cuenta atrás en función de la temporización establecida sin necesidad de señales externas.
¿Puede usarse con distintos tipos de señales de control?
Sí, funciona con una serie de señales de control, y las funciones de temporizador pueden configurarse antes de activar el dispositivo para conseguir un rendimiento óptimo.
¿Qué mantenimiento es necesario para un rendimiento óptimo?
Las comprobaciones periódicas de las conexiones y la limpieza de los terminales ayudan a sostener el rendimiento, además de supervisar el estado operativo del relé para detectar cualquier irregularidad.
| Atributo | Valor |
|---|---|
| Tensión de Alimentación | 24 → 240V ac/dc |
| Tipo de Montaje | Carril DIN |
| Funciones de Temporización | Retardo alimentación apagada (desconexión real) |
| Rango de Tiempo | 0.05 → 180s |
| Número de contactos | 1 |
| Número de Funciones de Temporización | Único |
| Configuración de los Contactos | SPDT |
| Incremento de Tiempo | Segundos |
| Corriente Máxima | 16A |
| Tensión Máxima | 242 V dc, 265V ac |
| Tipo de Terminal | Roscado |
| Configuración del Interruptor | SPDT |
| Anchura | 17.5mm |
| Fuente de Alimentación | Externo |
| Tensión Mínima | 16.8V ac/dc |
| Serie | 80 Series |
| Longitud | 84mm |
| Corriente nominal mínima | 8A |
| Profundidad | 60.8mm |
| Temperatura de Funcionamiento Máxima | +50°C |
| Material de los Contactos | Aleación de Plata |
| Retardo | 100ms |
| Temperatura de Funcionamiento Mínima | -10°C |
