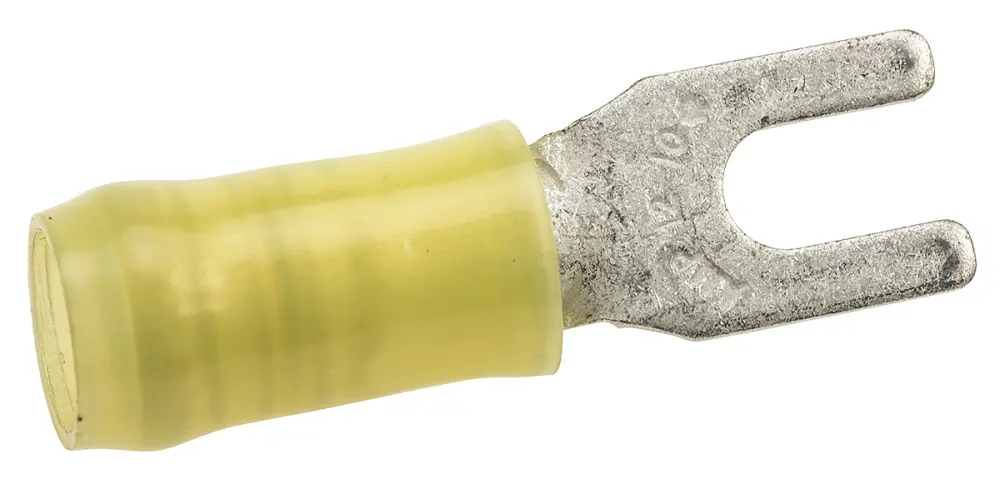

Terminal de horquilla TE Connectivity, Serie PIDG, Aislado, M3.5, Amarillo, 2.6mm² a 6.6mm², 12AWG a 10AWG | 326859

Descripción

Contactos de crimpado de horquilla con lengüeta PIDG de TE Connectivity

Contactos de crimpado de terminal de horquilla PIDG (sujeción de diamante preaislada) diseñados para diseñados para proporcionar fiabilidad uniforme en los entornos de circuito más difíciles. Estos terminales de horquilla de crimpado PIDG constan de cuerpo y cilindro formados con precisión en cobre de alta conductividad. El cilindro de cable está rodeado con una funda de cobre y otra de nylon con código de colores. La funda de cobre que rodea el cilindro proporciona un mejor soporte de aislamiento de los cables después de crimpar lo que permite al cable doblarse sin deshilachar el aislamiento ni romper el conductor. La fundas de nylon tienen código de colores según el tamaño del cable para asistir a la identificación. En el interior del cilindro de cable de terminal de horquilla+ PIDG hay estrías que proporcionan el máximo contacto y resistencia a la tracción después de crimpar. El diseño de estos terminales PIDG y el uso de matrices de herramienta especiales permite un espesor uniforme del aislamiento bajo presión de crimpado. Esta presión se transmite entonces uniformemente al centro de la zona de crimpado para producir un crimpado uniforme y fiable. Estos terminales de horquilla PIDG disponen también de una entrada de cable en embudo que evita que las hebras de cable se doblen hacia atrás y permite una rápida inserción de cable durante producción a alta velocidad. Disponible con varios tamaños de cable, cilindro y tornillo prisionero, estos terminales de horquilla PIDG ofrecen una respuesta versátil para una amplia gama de aplicaciones de cableado

Características y ventajas

• Cuerpo de cobre de alta conductividad
• Funda de cobre para un mejor soporte de aislamiento
• Estrías en el cilindro de hilo para el máximo contacto y resistencia a la tracción
• Fundas con codificación de color para simplificar la identificación del tamaño de cable y la herramienta
• Entrada de cable en embudo para simplificar la inserción de cable
• El diseño permite un crimpado uniforme y fiable

Información de aplicación del producto

Estos contactos de crimpado de terminal de horquilla PIDG son adecuados para su uso en una amplia gama de aplicaciones con muchos terminales que cumplan o sobrepasen los requisitos de MIL-T-7928, Tipo II, Clase 1 y 2. Las aplicaciones incluyen instrumentos/control, iluminación, fuentes de alimentación, cajas para montaje en panel, transporte, equipos de elevación, motores, sector aeroespacial y dispositivos.

Certificados

UL recognised (Approvals only apply to the packs of 100, and only for those terminals marked with an asterisk).

Terminales PIDG de TE Connectivity
