Descripción

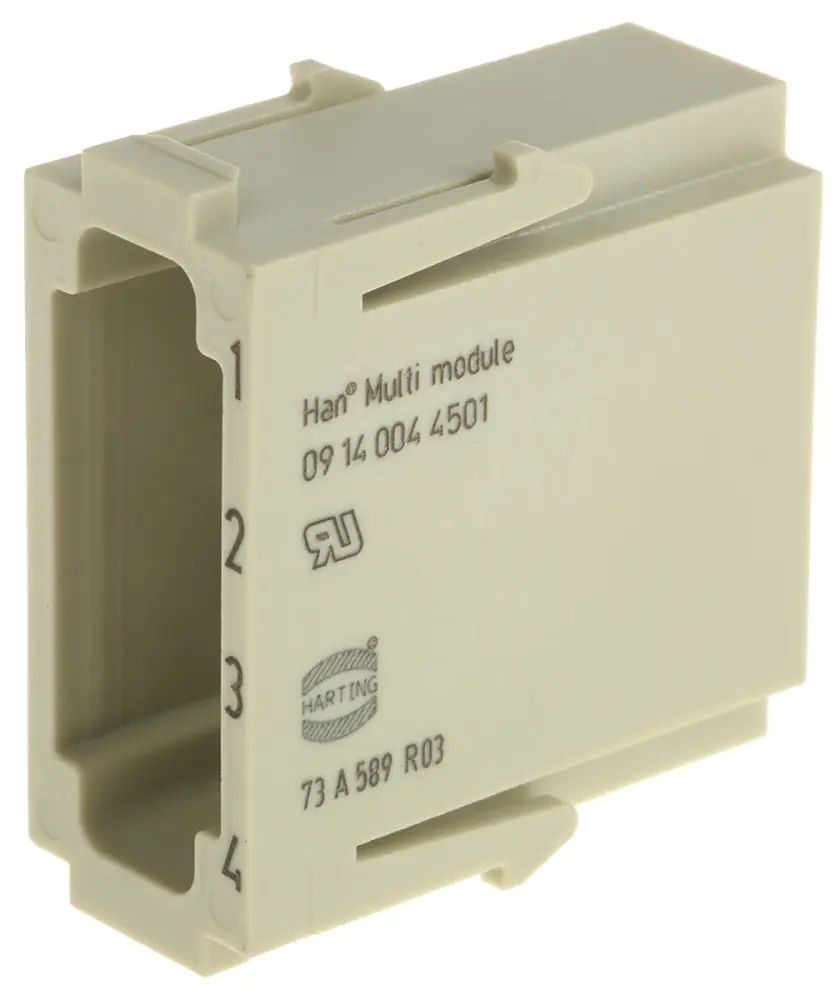

Módulo múltiple Han®
4 cámaras de contactos que alojan contactos coaxiales (es necesaria la herramienta Harting código 09990000001 para los contactos HV, que no suministra RS)
Encastre macho con collar de protección
Polarización del módulo
Ciclos de inserción ≥500
Ambos módulos macho y hembra pueden instalarse en el mismo bastidor
Aviso
Estos conectores no deben acoplarse o desacoplarse si tienen carga eléctrica. Los conectores del mismo tipo o de distintos tipos organizados en una línea deben ser polarizados para evitar errores en la conexión.
Harting Han® Modular
La serie Han-Modular es un sistema que consta de módulos de encastre y bastidores en los cuales se ajustan los módulos de encastre. Estos pueden adaptarse a carcasas estándar Han®. El sistema permite una variedad de configuraciones de inserción dentro del conjunto de un conector. El sistema Han-Modular está diseñado para satisfacer los requisitos específicos de los clientes y ofrece flexibilidad al tener en cuenta las conexiones para líneas de señal, alimentación y neumáticas cuando se requiere una respuesta con un conector. Aparte de la calidad del conector de crimpado, la opción correcta de la herramientas de montaje es el elemento básico de una conexión fiable. HARTING ofrece herramientas de crimpado apropiadas para diferentes niveles de automatización para todos los conectores.
| Atributo | Valor |
|---|---|
| Valor Nominal de Corriente | 1.5A |
| Género | Hembra |
| Serie | Han-Modular |
| Tipo | Módulo de conector |
| Tensión Nominal | 50 V |
| Calibre | Han Multi DIN 41626 |
| Número de Contactos | 4 |
