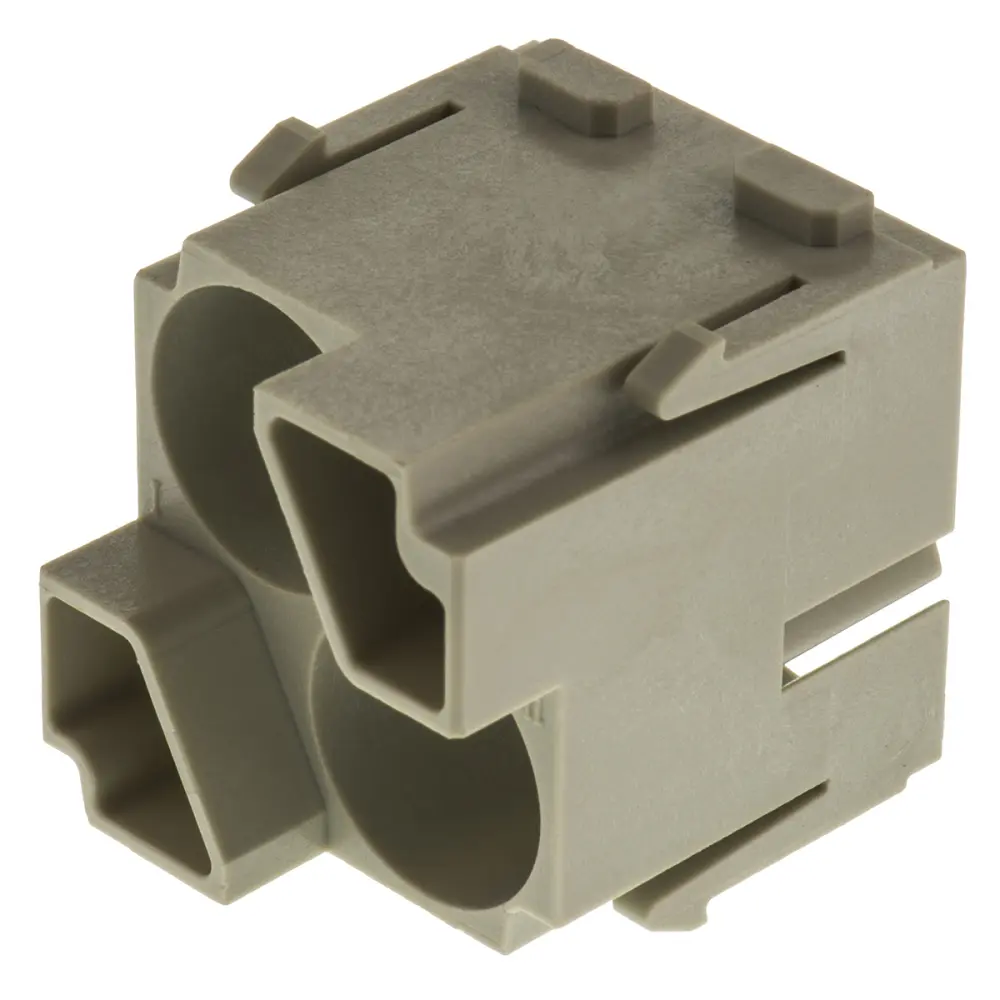

Aislante para conector industrial HARTING Macho, serie Han-Modular | 9140023001

Descripción

Módulo Han Quintax®

Cada encastre cilíndrico Qunitax® puede alojar 4 contactos crimpados similares a los que se instalan en los encastres Han® D (consulte el nº de ref. 156-7267)
Se pueden instalar dos encastres cilíndricos Han Quintax® en cada módulo Quintax®
Se pueden instalar dos módulos Quintax® en un bastidor de 4 módulos (nº de ref. 329-9809 o 329-9815) que, a su vez, pueden instalarse en un alojamiento «10A» de la serie Harting (por ejemplo, nº de ref. 114-8052; consulte la Gama RS 2)
Adecuados para cables apantallados con diámetro exterior de 3-6 mm o 6-9,5 mm
Ideal para comunicar señales muy sensibles (señales de BUS)
Ciclos de inserción ≥500

Nota

Para entender herramientas de crimpado para los contactos asociados con los encastres Han® D, consulte el nº de ref. 114-7706 o 313-6607

Aviso

Estos conectores no deben acoplarse ni desacoplarse con carga eléctrica. Los conectores del mismo tipo o tipo diferente dispuestos en una línea deben polarizarse para evitar la posibilidad de conexión incorrecta.

Harting Han® Modular

La serie Han-Modular es un sistema que consta de módulos de encastre y bastidores en los cuales se ajustan los módulos de encastre. Estos pueden adaptarse a carcasas estándar Han®. El sistema permite una variedad de configuraciones de inserción dentro del conjunto de un conector. El sistema Han-Modular está diseñado para satisfacer los requisitos específicos de los clientes y ofrece flexibilidad al tener en cuenta las conexiones para líneas de señal, alimentación y neumáticas cuando se requiere una respuesta con un conector. Aparte de la calidad del conector de crimpado, la opción correcta de la herramientas de montaje es el elemento básico de una conexión fiable. HARTING ofrece herramientas de crimpado apropiadas para diferentes niveles de automatización para todos los conectores.
