Descripción

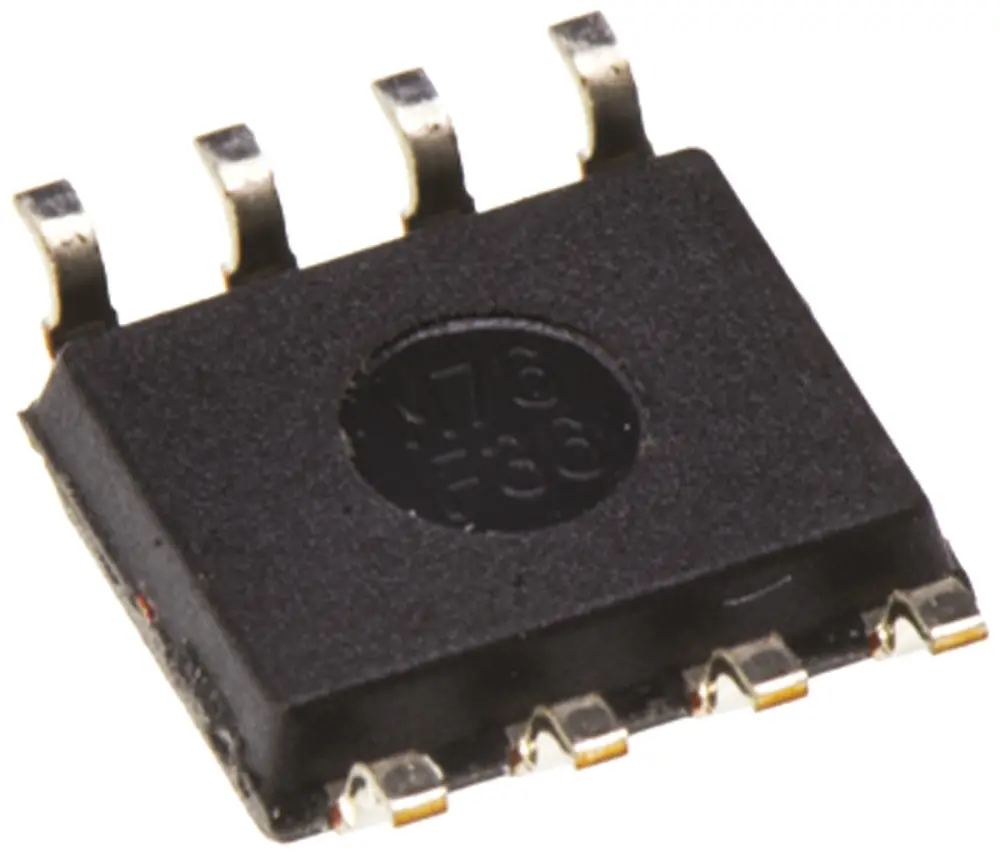

Amplificadores de instrumentación, simple, Texas Instruments
Los circuitos integrados del amplificador de instrumentación amplifican la diferencia entre dos tensiones de señal de entrada, y rechazan todas las señales que son comunes a ambas entradas. La precisión de DC y la precisión de ganancia se mantienen dentro de un entorno ruidoso, y también en lugares con grandes señales de modo común (frecuencia de línea de alimentación CA).
Amplificadores de instrumentación, Texas Instruments
Los amplificadores de instrumentación son bloques de amplificador de diferencial compuestos que suelen tener una configuración de amplificador de funcionamiento triple clásica. Proporcionan alta impedancia de entrada, muy alto rechazo de modo común y permiten adaptar con precisión la ganancia de diferencial a través de resistencias internas o externas. Los amplificadores diferenciales ofrecen un bajo desplazamiento de dc junto con alta ganancia de bucle abierto y bajo nivel de ruido. Se suelen usar en aplicaciones de prueba y medición de alta precisión y en entornos con mucho ruido eléctrico.
| Atributo | Valor |
|---|---|
| Tipo de Fuente de Alimentación | Doble |
| Tipo de Encapsulado | SOIC |
| Tipo de Montaje | Montaje superficial |
| Tensión de Alimentación Única Típica | 3 V, 5 V, 9 V, 12 V, 15 V, 18 V, 24 V, 28 V |
| Conteo de Pines | 8 |
| Tensión de Alimentación Dual Típica | ±15V |
| Tensión Offset de Entrada Máxima | 0.5mV |
| Temperatura de Funcionamiento Mínima | -40 °C |
| Temperatura Máxima de Funcionamiento | +85 °C |
| Resistencia de Entrada Máxima | 1GΩ |
| CMRR Mínimo | 74dB |
| Corriente de Alimentación Máxima | 0,2 mA |
| Longitud | 4.9mm |
| Altura | 1.58mm |
| Ancho | 3.91mm |
| Dimensiones | 4.9 x 3.91 x 1.58mm |
