Descripción
Búferes e inversores de la familia 74HC, Texas Instruments
Gama de inversores y búferes de la familia 74HC de los CI de lógica CMOS de Texas Instruments. La familia 74HC utiliza tecnología CMOS de puerta de silicio para lograr velocidades de funcionamiento similares a las de la familia LSTTL, pero con el bajo consumo de potencia de los circuitos integrados CMOS estándar.
Lógica CMOS de alta velocidad
Tensión de funcionamiento: 2 a 6 V
Compatibilidad: entrada CMOS, salida CMOS
Familia 74HC
| Atributo | Valor |
|---|---|
| Familia Lógica | HC |
| Función Lógica | Búfer, controlador de línea |
| Número de Canales por Chip | 8 |
| Interfaz | Búfer y circuito integrado del controlador de línea |
| Tipo de Entrada | Terminación Única |
| Tipo de Salida | 3 estados |
| Polaridad | No Inversión |
| Tipo de Montaje | Montaje en orificio pasante |

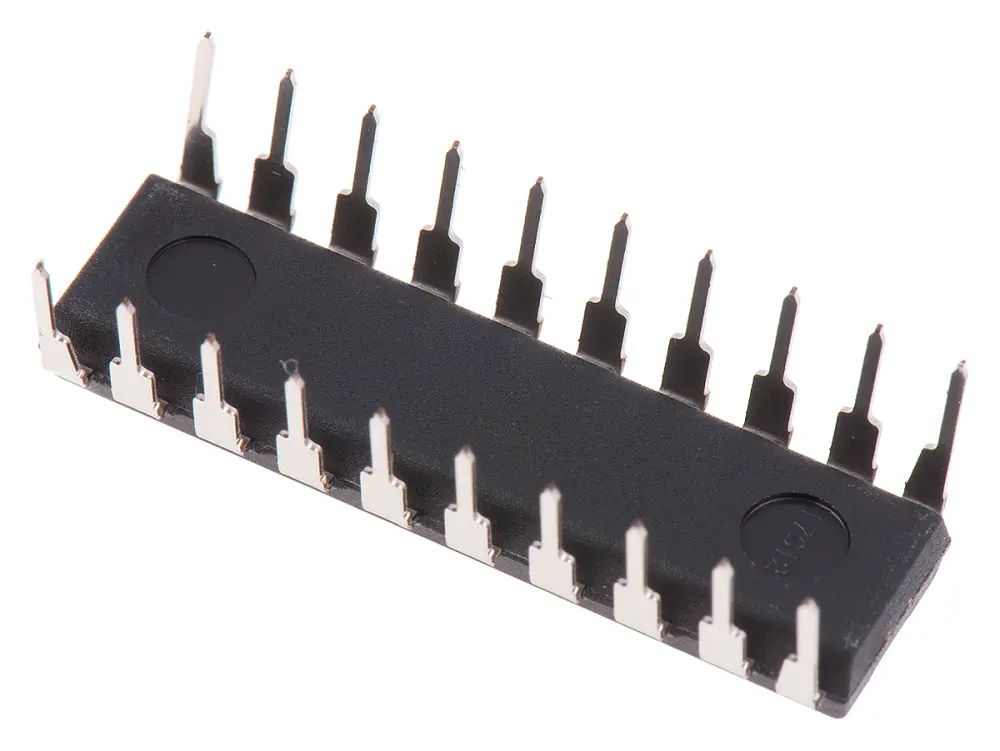

| Tipo de Encapsulado | PDIP |
| Conteo de Pines | 20 |
| Corriente Máxima de Salida de Alto Nivel | -7.8mA |
| Corriente Máxima de Salida de Bajo Nivel | 7.8mA |
| Tipo de Retardo de Propagación Máxima @ CL Máximo | 165 ns @ 2 V |
| Dimensiones | 24.33 x 6.35 x 4.57mm |
| Tensión de Alimentación Máxima de Funcionamiento | 6 V |
| Tensión de Alimentación de Funcionamiento Mínima | 2 V |
| Condición de Prueba de Retardo de Propagación | 150pF |
