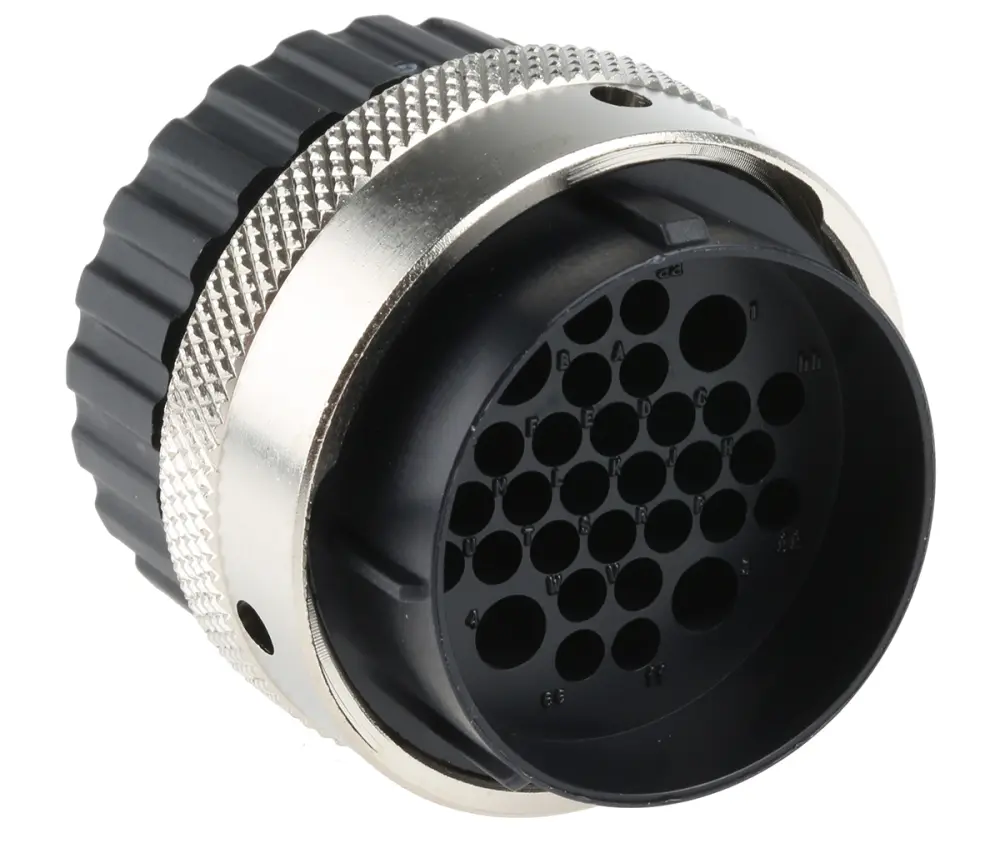

Conector circular ITT Cannon macho serie Trident Neptune de 32 vías macho, montaje aéreo, IP67 | TN6S24-0428P1L / 192900-0015

Descripción

Conector circular ITT Cannon

El conector circular macho ITT Cannon serie Trident Neptune de 32 contactos (contactos de 28 señales y contactos de 4 potencias) tiene una conexión de tipo conector macho. Este conector de montaje en cable tiene una tensión nominal de 25V y una corriente nominal de hasta 13A por contacto. Está fabricado de nylon y anillo de acoplamiento de aleación de cobre chapado en níquel con contactos de bayoneta de acero inoxidable moldeados integralmente en los cuerpos. Este conector de plástico circular se suministra con una tuerca de acoplamiento de metal y mecanismos de retención de bayoneta que proporcionan las ventajas de peso y coste de un conector de plástico con la durabilidad de un conector de metal.
Neptune
Basada en la serie Trident Ringlok, la gama Neptune combina alimentación y contactos de señal. Se utilizan ampliamente en los sectores de automoción, marino y de control de procesos, disponen de un potente sistema de acoplamiento de bayoneta con combinaciones de contacto/conector hembra invertidas y estándar. Hay disponible una amplia sopción de accesorios de carcasa trasera, carcasas traseras y tapas antipolvo. Para sostener el índice de protección IP67, la parte posterior de los conectores tiene una junta de caucho que se perfora al insertar el contacto. La junta se mantiene en su lugar mediante un anillo de tornillo (como se suministra) que se puede sustituir por la carcasa trasera del tamaño adecuado. Para sostener el índice de protección IP67, los diámetros de aislamiento del cable deben estar dentro de los siguientes diámetros: Cables de señal: 1,7 a 2,7 mm, cables de alimentación: 2,7 a 4,0 mm. El número de contactos que se muestra como alimentación/señal, por ejemplo, 2//13.
Nota:
Los conectores macho de montaje aéreo solo se acoplan a conectores hembra de montaje en panel y los conectores hembra de montaje aéreo se acoplan a conectores macho de montaje en panel. Los conectores macho aceptan contactos macho, los conectores hembra aceptan contactos hembra

Características y ventajas

Orientación del cuerpo recta
El tamaño de la carcasa es 24
Método de terminación de crimpado
Diseño robusto y rentable
Sumergible en agua
Durabilidad de 500 ciclos de inserción
Mezcla los contactos de señal y alimentación 30A en una carcasa
Interfaz completa y sellado de cables
Rango de temperaturas de funcionamiento entre -55 °C y 105 °C.

Aplicaciones

Vehículos todoterreno
Camión y autobús
Equipos agrícolas
Equipos de construcción
Máquinas de impresión
Sector de automatización
Máquinas de estampación

Certificaciones

Índice de protección IP67
Homologación UL
