Descripción

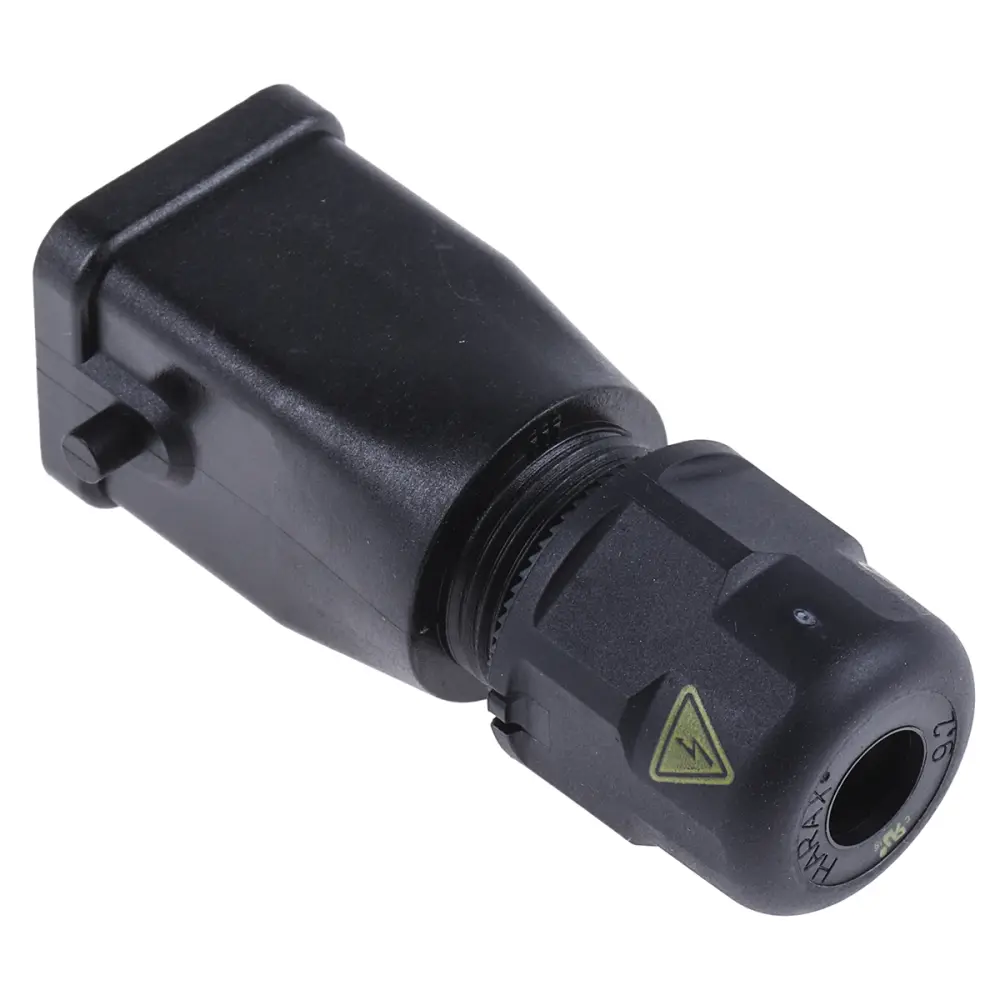

Conector integrado Han® 3A HARAX
Ahorro de tiempo al ofrecer conexión rápida al equipo
Puede volver a unirse hasta 10 veces
Mecanismo de bloqueo de seguridad
Versiones macho y hembra
Completo con alojamiento
Puede unirse a encastres Han® A estándar (instalados en un alojamiento apropiado)
No se necesita ninguna herramienta especial
Calificación IP65
Temperatura nominal: -40°C a +85°C
Nota
Dos encastres 16P + E pueden alojarse en una carcasa «tamaño» 32 A (código RS típico 363-7964)
Aviso
Estos conectores no deben acoplarse o desacoplarse si están con carga eléctrica. Los conectores del mismo tipo o de distintos tipos organizados en una línea deben ser polarizados para evitar errores en la conexión.
Certificados
UL, CSA, SEV
Encastres modelo Han A® 10 A a 16 A
Estos encastres Han A® están disponibles en corrientes nominales de 10 A y 16 A. Están diseñados para usarse con cubiertas y carcasas; códigos RS: 114-8024, 181-0662 y 181-0690 y las gamas asociadas. Estas carcasas y cubiertas están asociadas con un número de «tamaño» Harting específico.
| Atributo | Valor |
|---|---|
| Número de Contactos | 3 |
| Valor Nominal de Corriente | 10A |
| Género | Macho |
| Serie | Han A |
| Tipo | Encastre de conector |
| Tipo de Montaje | Carril DIN |
| Tensión Nominal | 230 → 400 V |
| Formato del Polo | 3 + PE |
| Número de Filas | 2 |
| Índice de Protección IP | IP65, IP67 |
| Orientación del Cuerpo | Recto |
| Método de Terminación | IDC |
