Descripción
Conectores macho SMT de montaje en PCB de 1,25 mm Molex PicoBlade – Series 53047, 53048, 53261 y 53398
Conectores macho de montaje SMT y orificio pasante de PCB PicoBlade con un diseño compacto y un paso de 1,25 mm. Estos conectores macho PicoBlade forman parte de un sistema de conexión de cable a placa que ofrece un ahorro de espacio en PCB de hasta un 45 % en comparación con los sistemas de cable a placa de 2,00 mm. El sistema de conector PicoBlade puede ofrecer también la misma corriente de 1 A como los sistemas de conectores de 2,00 mm de paso similares. Las carcasas de estos conectores macho PicoBlade tienen ventanas de bloqueo que se acoplan con dos rampas de bloqueo en la carcasa de crimpado para producir un mecanismo de bloqueo de fricción. Este bloqueo de fricción proporciona una conexión de acoplamiento seguro y evita la desconexión accidental causada por una manipulación incorrecta o vibración. Los conectores macho PicoBlade SMT disponen de lengüetas de soldadura que proporcionan una retención segura en el PCB y actúan como protección contra tirones para los extremos de soldadura SMT. Esta característica también ayuda a evitar grietas en las juntas de soldadura causadas por una manipulación incorrecta. Estos conectores macho SMT y de PCB PicoBlade de 1,25 mm están disponibles en configuraciones de montaje vertical y en ángulo recto.
Características y ventajas
• Capacidad de corriente de 1 A en un diseño compacto de 1,25 mm de paso
• Ahorro de espacio de PCB de hasta un 45 % en comparación con 2,00 mm de paso
• Mecanismo de bloqueo de fricción para una conexión de acoplamiento seguro
• Lengüetas de soldadura para retener de forma segura el PCB (versiones SMT)
Información de aplicación del producto
El sistema de interconexión de 1,25 mm PicoBlade está diseñado para utilizar en aplicaciones de mazos de alta densidad. Las aplicaciones típicas incluyen sistemas de alarmas de automoción y audio para automóviles, reproductores de DVD, controles de procesos industriales y monitores de pacientes médicos.

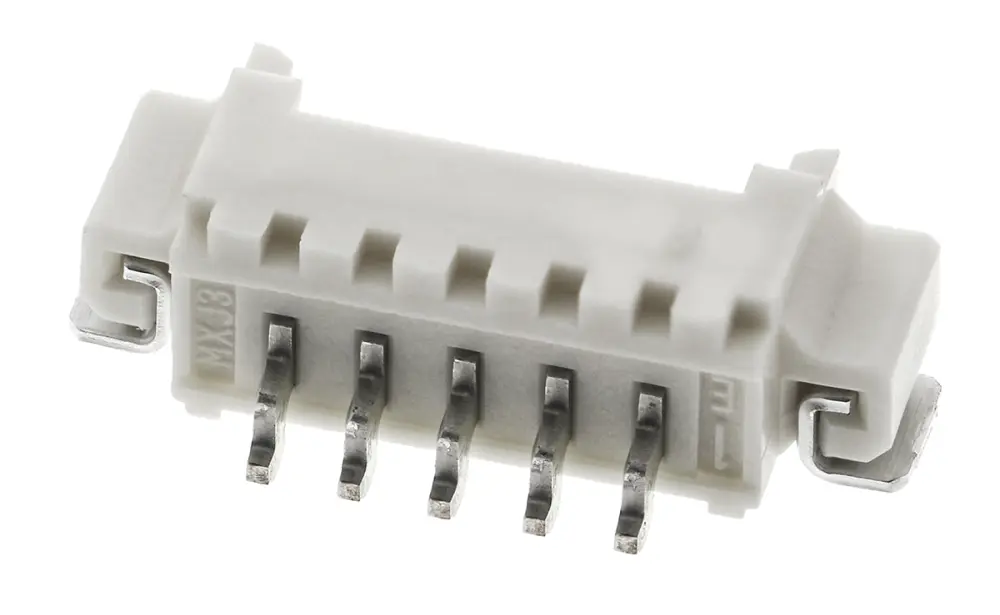

Conector macho PicoBlade de 1,25 mm de paso, montaje en superficie, ángulo recto, 5 circuitos
Cable a placa de 1,25 mm – Molex PicoBlade™
| Atributo | Valor |
|---|---|
| Serie | PicoBlade |
| Paso | 1.25mm |
| Número de Contactos | 5 |
| Número de Filas | 1 |
| Orientación del Cuerpo | Ángulo de 90° |
| Recubierto/No Recubierto | Recubierto |
| Sistema de conectores | Cable a Placa |
| Tipo de Montaje | Montaje Superficial |
| Método de Terminación | Soldador |
| Revestimiento del Contacto | Estaño |
| Material del Contacto | Bronce Fosforado |
| Número de serie | 53261 |
| Valor Nominal de Corriente | 1.0A |
| Tensión Nominal | 125,0 V. |
