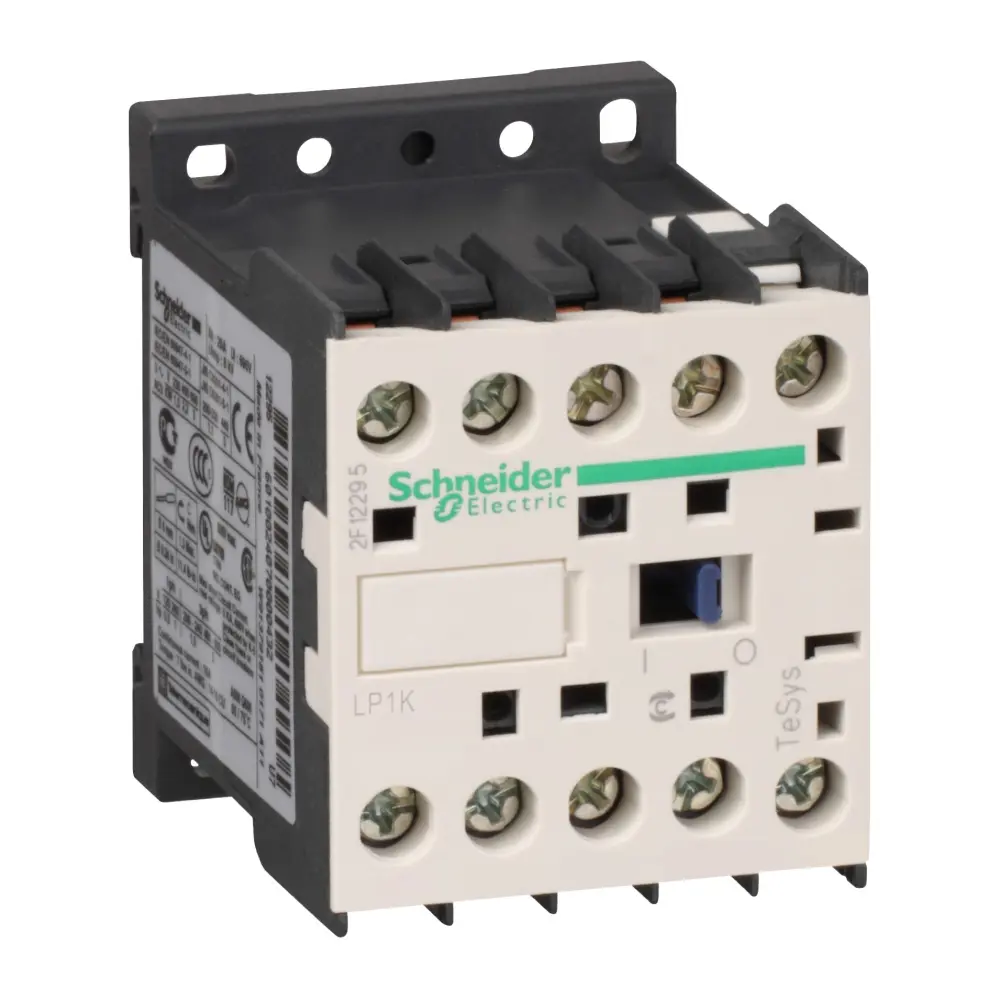

Contactor Schneider Electric TeSys K LP1K de 4 polos, 2 NA + 2 NC, 20 A, bobina 12 V dc | LP1K09008JD

Descripción

Contactores Schneider Electric TeSys K LP1K.

TeSys K de Schneider Electric proporciona una sopción de contactores de inversión y sin inversión. Los contactores TeSys K, a diferencia de los relés, están diseñados específicamente para unirse a dispositivos de carga de alta corriente. Utilizados en aplicaciones a mayor escala, los contactores Schneider Electric se pueden controlar de forma remota, especialmente diseñados para conmutar una gran cantidad de energía eléctrica a través de sus contactos.
Los contratistas disponen de diversas tensiones de conmutación, muchas de las gamas disponen de abrazadera roscada o terminación de soldadura. Los contactores TeSys K ofrecen el mejor rendimiento y relación de tamaño compacta, además de asegurar una integración sencilla en todas las aplicaciones.

• Gran fiabilidad




• Excelente calidad




• Accesorios sencilloes de instalar

Características del contactor.

• Opciones comunes disponibles para todas las clasificaciones: 6, 9, 12 A.




• Circuitos de control disponibles: AC, DC, DC de bajo consumo, silencioso




• Aplicaciones: 2,2 kW, 4,5 kW, 5,5 kW en AC3 y AC4




• Conectores: Abrazadera roscada, conectores Faston, terminales de resorte, contactos para placas de circuito impreso

Características del relé de control.

Relés de 4 polos con 10A contactos con valor térmico adecuados para tensiones de control ac o dc. También hay disponibles versiones Coil de bajo consumo con supresión integrada y adecuadas para usarse con controladores programables.

• Contactos con clasificación térmica 10A, adecuados para utilizar hasta 17V 5mA A.




• Cuatro polos para funcionamiento con circuitos de control ac o dc




• Variedad de contactos auxiliares y módulos de temporizador




• Terminales de abrazadera de serie con resorte Terminal, conexión de placa de circuito impreso y tipos de conector FAST-On disponibles

Aplicaciones.

• Industria, infraestructura, construcción.




• Sistemas de control fácils.




• Zonas sensibles al ruido, fuente de alimentación interrumpida, contactor silencioso.




• Compatible con salidas de controlador programables, contactor de bajo consumo.




• Contactor de conmutación o bobinas de relé.




• Equipos de señalización y control de alimentación.

¿Qué implica la categoría de uso AC1 y AC3 para los contactores TeSys?

Las categorías de uso de los contactores definen los valores de conexión y ruptura de corriente en función del tipo de carga controlada y las condiciones del ciclo de funcionamiento.

• AC-1: se aplica a todos los dispositivos ac con un factor de potencia de al menos 0,95. Ejemplo de uso: carga resistiva, calefacción, distribución.




• AC-3: se aplica a motores de jaula de ardilla donde la ruptura se produce mientras el motor está en funcionamiento. Ejemplo de uso: todos los motores de jaula de ardilla, ascensores, escaleras mecánicas, cintas transportadoras, elevadores de cangilones, compresores, bombas, mezcladoras, unidades de aire acondicionado.

¿Qué accesorios hay disponibles?

• Bloques de contactos auxiliares con acción de barrido dentado




• Bloques de contactos auxiliares estancos al polvo de montaje frontal




• Bloques de retardo neumático




• Supresores de transitorios de tensión




• Módulos de interfaz y temporizadores electrónicos




• Bloques de enclavamiento mecánico

Contactor LP1K09008JD TeSys K LP1K.

• Aplicaciones de carga resistiva.




• Categoría AC-1.




• [UE] tensión de funcionamiento nominal de 690 V ac 50/60 Hz para circuito de alimentación.




• [IE] corriente de funcionamiento nominal: 20 A (<= 50 °C) a <= 440 V ac AC-1 para el circuito de alimentación, 16 A (<= 70 °C) a 690 V ac AC-1 para el circuito de alimentación.




• Circuito de control de 12 V dc (estándar dc).




• Categoría III




• Capacidad de ruptura nominal: 110 A a 415 V conforme a IEC 60947, 110 A a 440 V conforme a IEC 60947, 80 A a 500 V conforme a IEC 60947, 110 A a 220…230 V conforme a IEC 60947, 110 A a 380…400 V conforme a IEC 60947, 70 A a 660…690 V conforme a IEC 60947.




• Pirorretardante V1 conforme a UL 94, requisito 2 conforme a NF F 16-101, requisito 2 conforme a NF F 16-102.




• Nivel de seguridad B10d = contactor de 1369863 ciclos con carga nominal conforme a EN/ISO 13849-1, B10d = contactor de 20000000 ciclos con carga mecánica conforme a EN/ISO 13849-1.




• Montaje en carril, placa.




• Terminales de abrazadera roscada.




• Protección conforme a IP2x conforme a VDE 0106

Certificados

UL, CSA.

Estándares

BS 5424, IEC 60947, NF C 63-110, VDE 0660.
