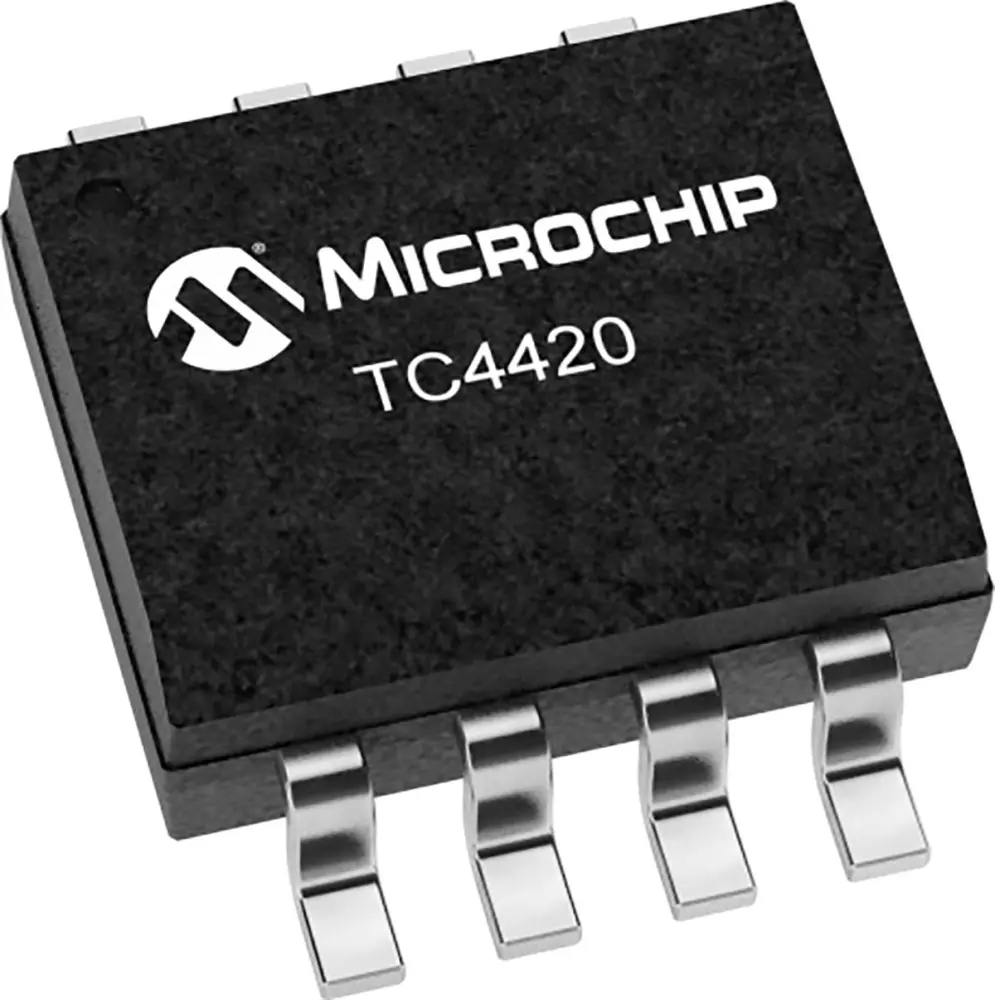

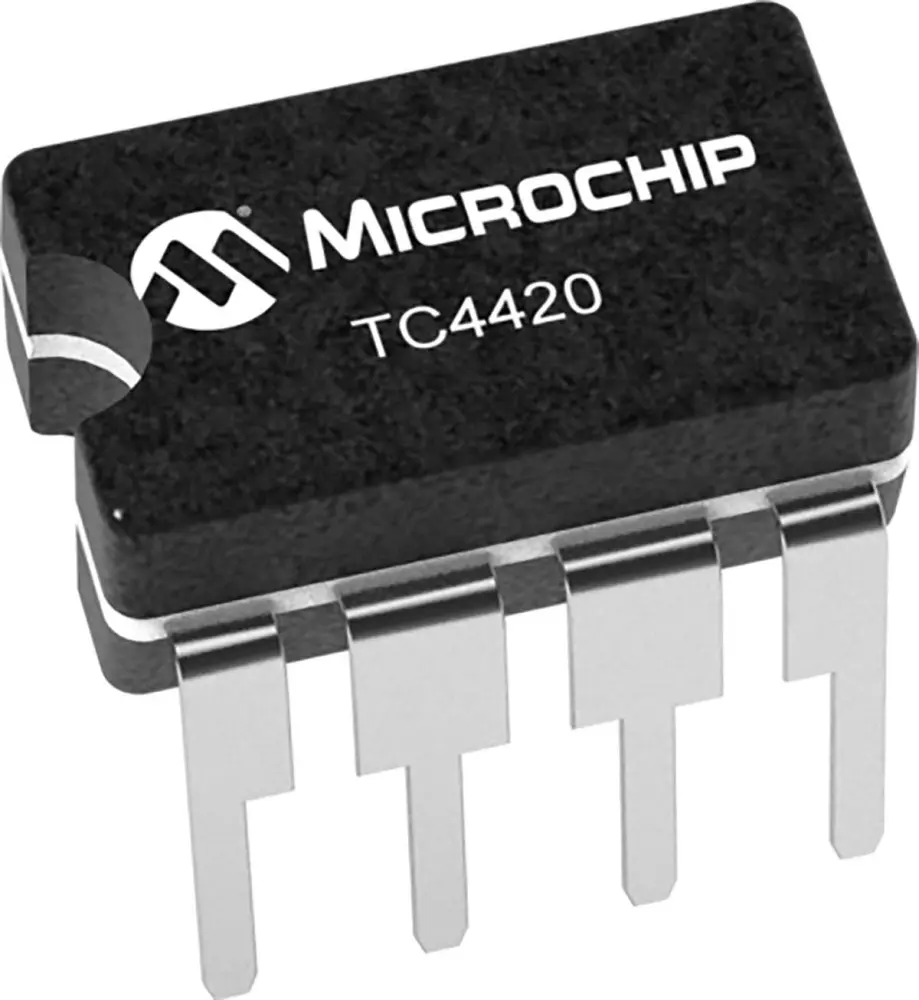

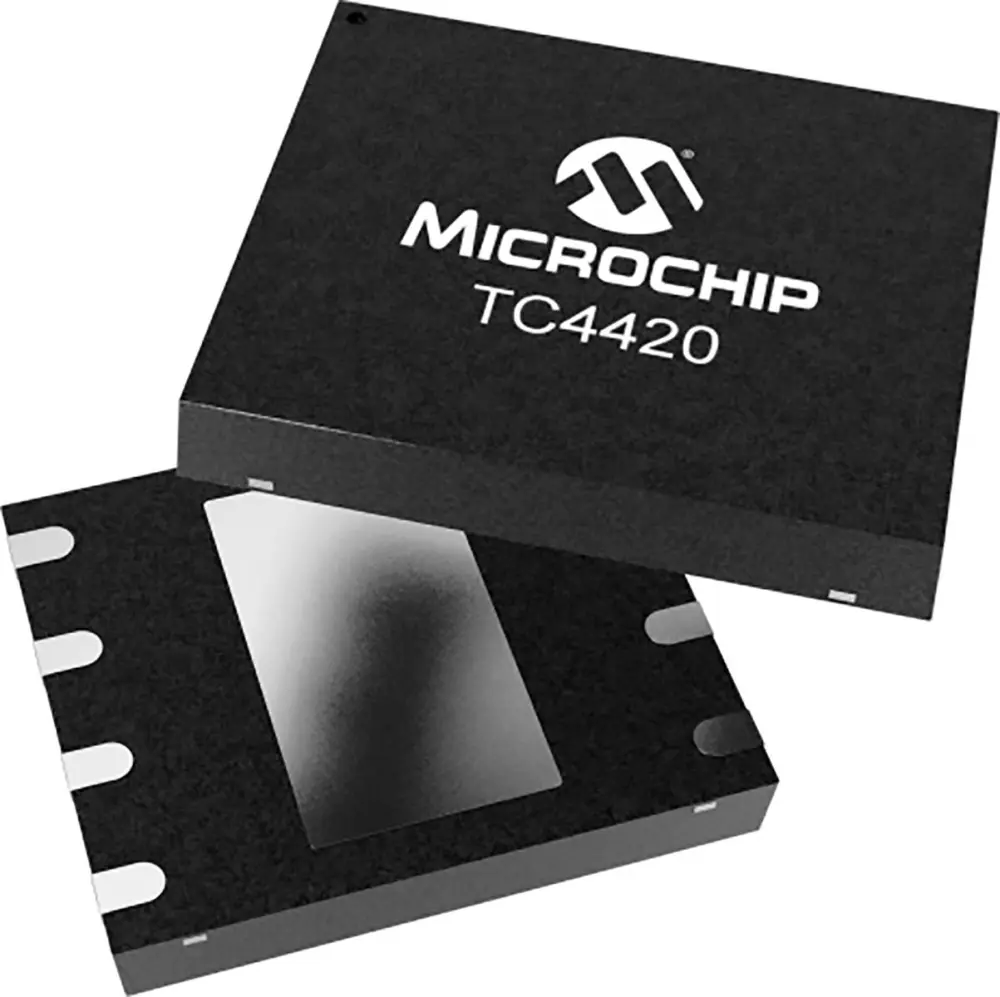

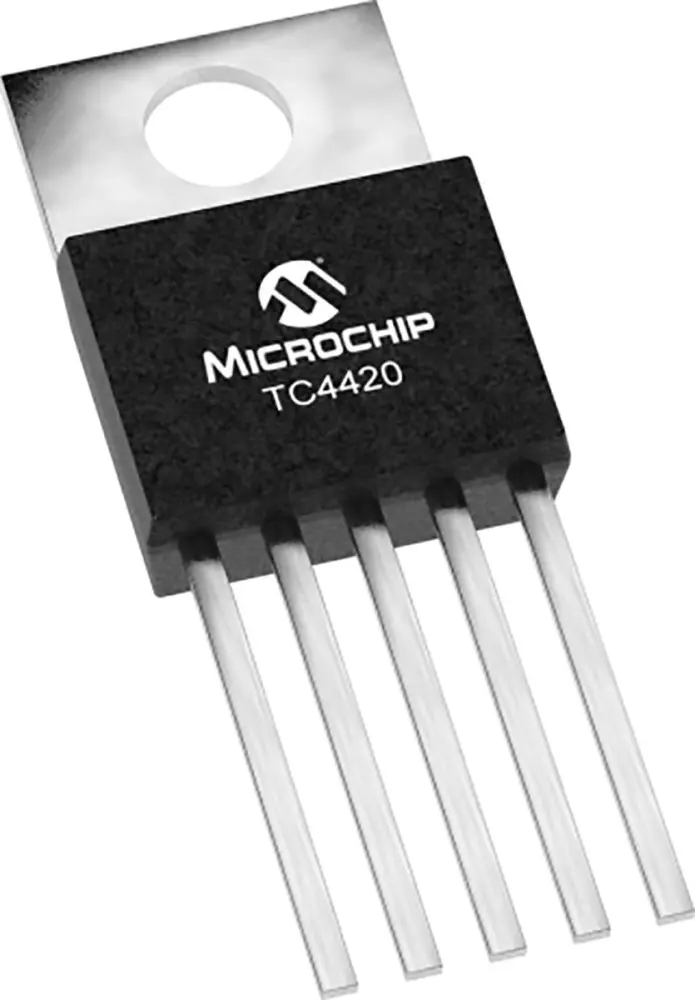

Driver de puerta MOSFET TC4420MJA, 1,5 A CERDIP 8 pines

Descripción

Los Microchip TC4420 son controladores MOSFET 6A (Peak) de salida única. El TC4420 es un controlador sin inversión. Estos controladores están fabricados en CMOS para un funcionamiento más eficiente de potencia más baja frente a los controladores bipolares. Tienen entradas compatibles con TTL/CMOS que se pueden accionar hasta VDD +0,3 V o tan baja como -5V sin perturbación ni daños, por lo que elimina los circuitos de desplazamiento de nivel externo y el coste y tamaño asociados. La oscilación de salida es de carril a carril, lo que garantiza un mejor margen de tensión de accionamiento, especialmente durante la secuencia de encendido/apagado. El tiempo de retardo de propagación es de solo 55 ns (típ.) y los tiempos de subida y bajada de salida son de solo 25 ns (típ.) en 2.500 pF en un rango de fuente de alimentación utilizable.
Protección contra cierre: admite una corriente de salida inversa 1,5A
La entrada lógica admite oscilación negativa de hasta 5 V
Protección frente a ESD: 4 kV
Tiempos de Subida y bajada equivalentes: 25 ns (2.500 pF de carga)
Corriente de salida de pico alto: 6A
Alta Capacidad De Accionamiento De Carga Capacitiva: 10.000 Pf
Entrada Compatible con CMOS/TTL
Baja impedancia de salida: 2,5 Ω
