Descripción

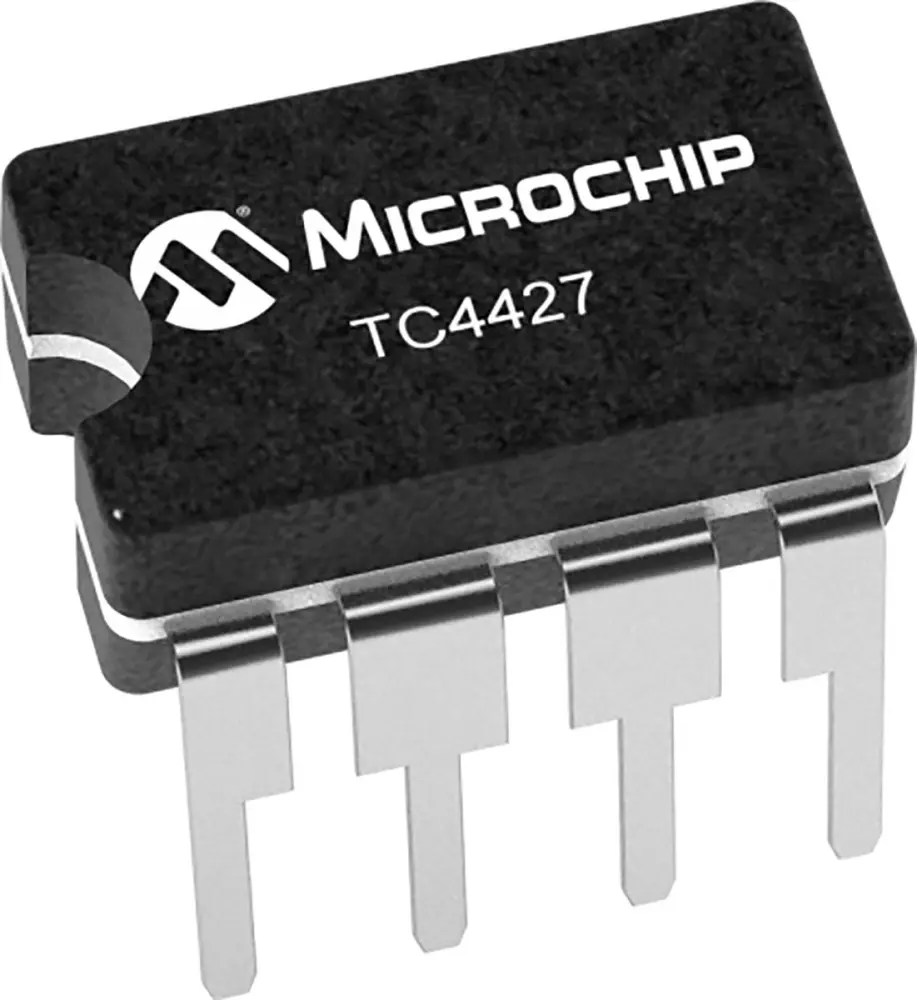

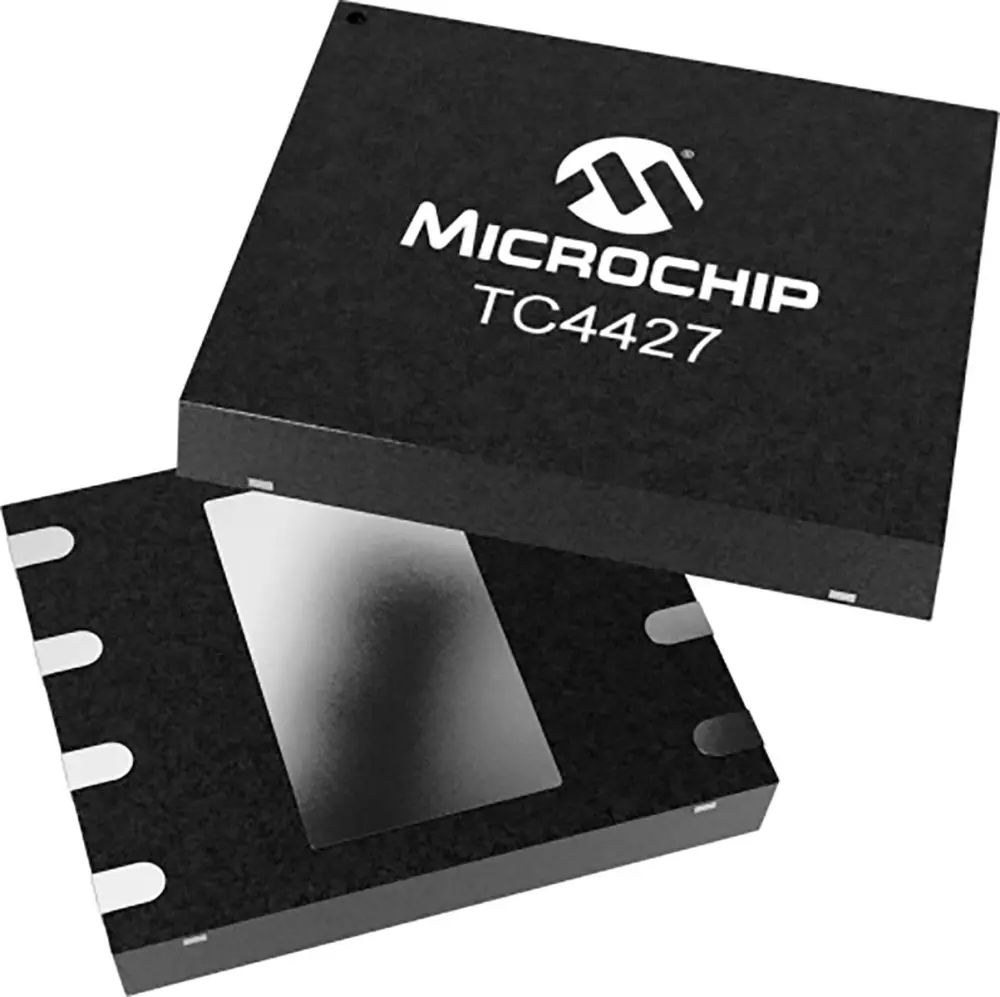

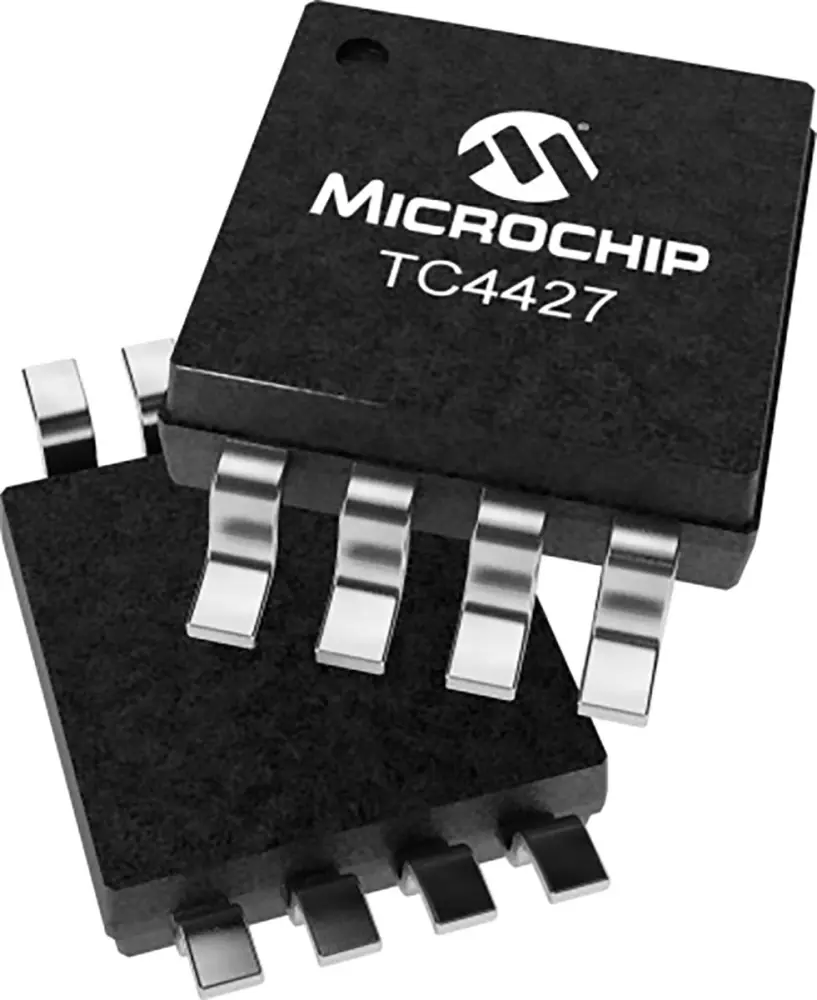

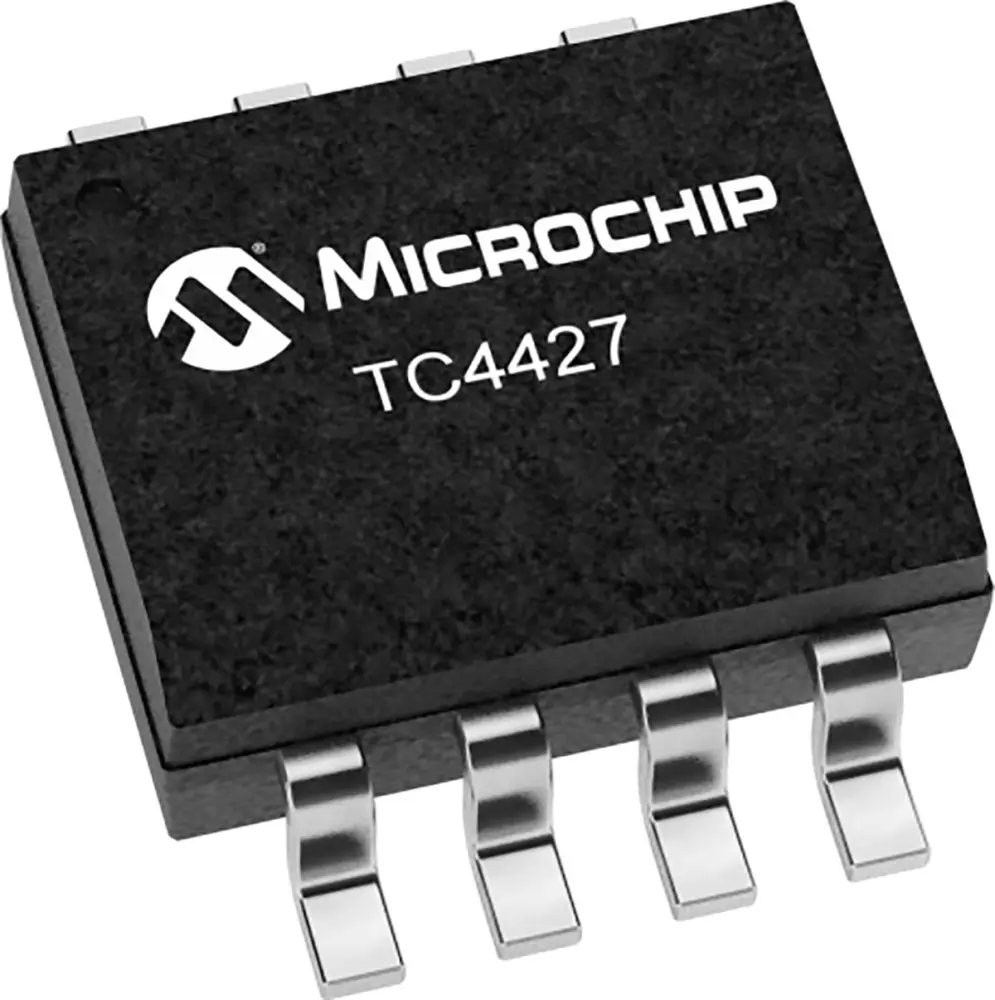

Los Microchip TC4427 son versiones mejoradas de la familia TC427 anterior de controladores MOSFET. Estos dispositivos tienen tiempos de subida y bajada equivalentes al cargar y descargar una puerta de un MOSFET. Son muy resistentes a enganches en cualquier situación dentro de sus valores nominales de potencia y tensión. No están sometidos a daños cuando se producen hasta 5 V de pico de ruido (de cualquier polaridad) en el contacto de tierra. Pueden asumir, sin daño ni perturbación lógica, hasta 500 mA de corriente inversa (de cualquier polaridad) que se fuerza en sus productos. Todos los terminales están completamente protegidos contra Descarga electrostática (ESD) de hasta 2,0 kV. Los controladores MOSFET TC4427 pueden cargar/descargar sencillomente capacitancias de puerta de 1.000 pF en menos de 30 ns.
Corriente de salida de pico alto: 1,5 A
Rango operativo de tensión de alimentación de entrada amplia: 4,5 V a 18 V
Alta capacidad de accionamiento de carga capacitiva: 1000 pF en 11,5 ns (típico)
Tiempos de Retardo cortos: 40 ns (típico)
Baja impedancia de salida: 2,5 Ω
Cierre protegido: resiste 0,5A de corriente inversa
| Atributo | Valor |
|---|---|
| Corriente de Salida | 1,5 A |
| Tensión de Alimentación | 18V |
| Conteo de Pines | 8 |
| Tipo de Encapsulado | SOIC |
| Tipo de Driver | MOSFET |
| Topología | Lado Bajo |
| Número de Drivers | 2 |
| Tipo de Montaje | Montaje en orificio pasante |
