Descripción

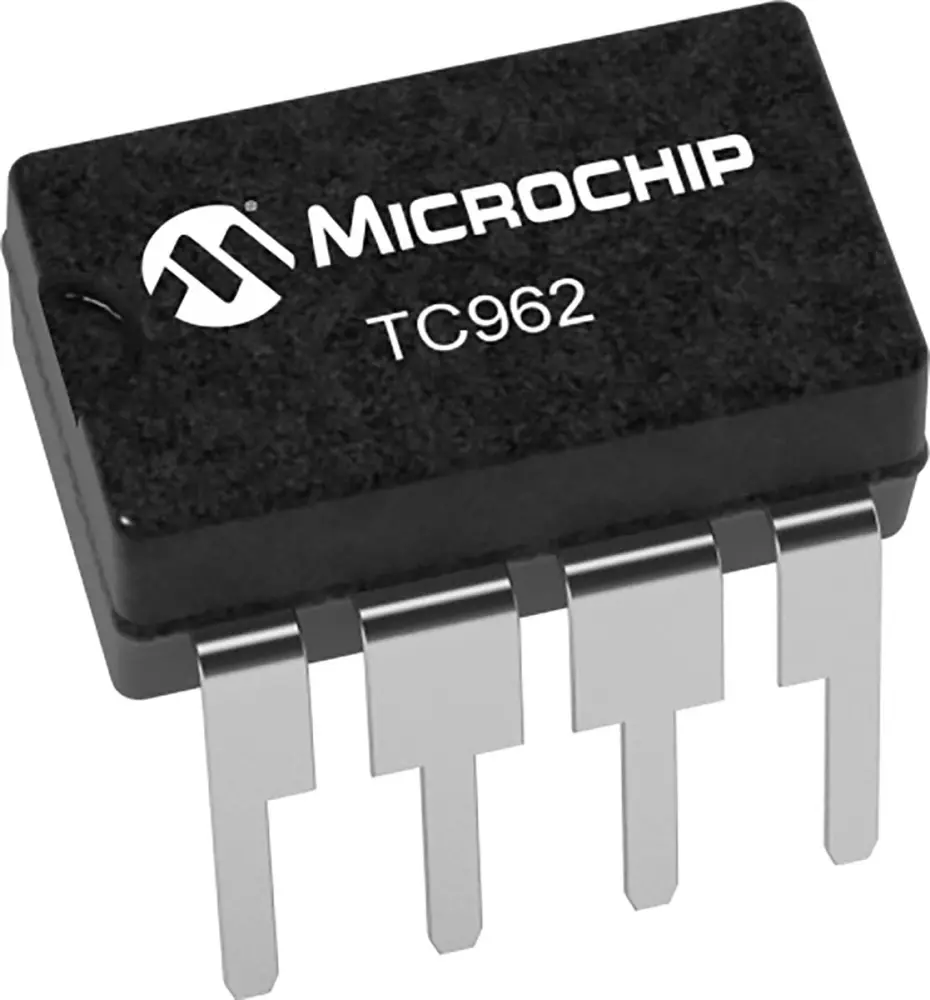

Microchip TC962 es una versión mejorada del convertidor dc a dc de alta tensión 7662 estándar del sector. Con técnicas de diseño mejorado y construcción CMOS, el TC962 puede suministrar hasta 80mA frente a la capacidad 20mA del 7662. Como inversor, TC962 puede suministrar tensiones de hasta 18V y tan bajo como 3V sin necesidad de diodos externos. la impedancia de salida del dispositivo es un 28ohms bajo (con condensadores adecuados), la eficiencia de conversión de tensión es del 99,9 % y la eficiencia de conversión de potencia es del 97 %. terminal de baja tensión (contacto 6) necesario en algunas aplicaciones 7662 se ha eliminado. Conexión a tierra este terminal duplicará la frecuencia del oscilador de 12kHz a 24kHz.
Contactos Compatibles Con TC7662/ICL7662/SI7661
Corriente de salida alta: 80 mA
No Se Necesitan Diodos Externos
Amplio rango de funcionamiento: 3V a 18 V
Baja Impedancia De Salida De 0 28ω Típ.
No Se Requiere Terminal De Baja Tensión
Zener De Aplicación En Chip
Opción de contacto Doble de frecuencia OSC para Menor Tamaño
Condensadores De Salida
| Atributo | Valor |
|---|---|
| Corriente de Salida Máxima | 80mA |
| Tipo de regulador | Bomba de carga |
| Tipo de Montaje | Montaje en orificio pasante |
| Tipo de Encapsulado | PDIP |
| Conteo de Pines | 8 |
| Frecuencia de Conmutación Máxima | 24 kHz |
