Descripción
Interruptores de final de carrera compactos para microinterruptor Honeywell serie NGC
Los interruptores de final de carrera compactos MICRO SWITCH™ de Honeywell, serie NGC, son una plataforma de interruptores configurables de uso medio que permiten al cliente elegir circuitos SPDT (monopolar, vía doble) o DPDT (bipolar, vía doble) con el mismo tamaño de carcasa y montaje de toda la serie NGC. La serie NGC se pueden configurar más de 380.000 formas y tiene homologaciones globales. Estos interruptores de fin de carrera compactos están sellados conforme al índice de protección IP67 para usos en aplicaciones de interior y exterior. Los interruptores compactos son muy resistentes y se pueden utilizar en muchas aplicaciones de interior y exterior, con un rendimiento de total confianza. Con ellos, los ingenieros de diseño pueden utilizar un único tamaño estándar para cumplir muchos requisitos eléctricos distintos.
Con el doble de resistencia a la vibración (10 g) y los impactos (50 g) que otros dispositivos de la competencia, la serie NGC se puede implementar en las condiciones ambientales más adversas, lo que proporciona una mayor fiabilidad y capacidad de repetición
Tienen más capacidad de corriente (10 A) que los productos comparables, y permiten usos en una amplia gama de aplicaciones, lo que facilita la estandarización de plataformas.
Circuitos SPDT o DPDT configurables
Contactos de conmutación positiva de fijación a presión
Opciones de contactos: aleación de plata y chapado en oro
Homologación UL, CE, cUL y CCC
NEMA 1, 4, 12, 13, sellado IP67
Opciones de carcasa de metal y plástico
Terminaciones de conector y cable
Diversos cabezales y palancas de actuadores
POSIBLES APLICACIONES INDUSTRIALES
Detección de posición Boom
Ascensores y escaleras mecánicas
Herramientas para máquinas
Torres de luz móviles
Equipos de embalaje
Puertas de carril
Elevadores tijera

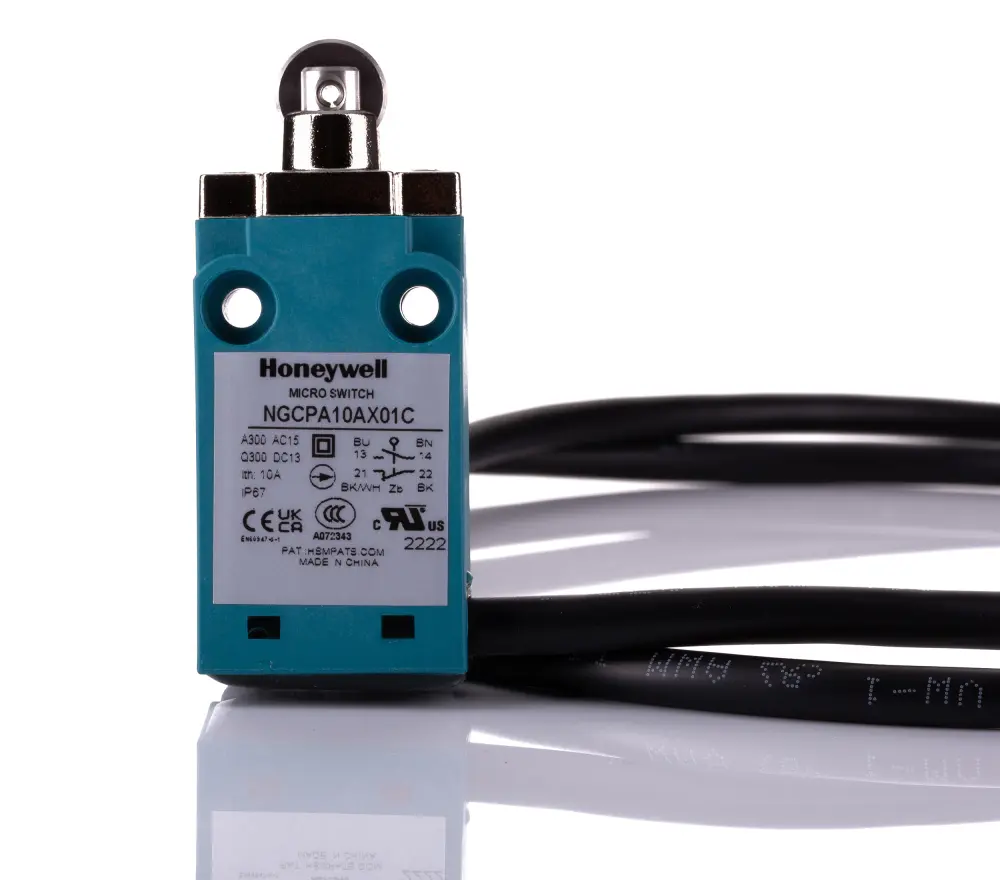

Interruptor de final de carrera Honeywell, conexión de cable, fuerza de accionamiento de 11 N – Serie NGC – NGCPA10AX01C
Utilice este interruptor de final de carrera de Honeywell para detectar la presencia de objetos en sus procesos industriales. Cuando el actuador de émbolo de rodillo entra en contacto con un objeto, abre o cierra el circuito, lo que ayuda a asegurar el funcionamiento seguro de la maquinaria. Una larga vida útil mecánica de al menos cinco millones de ciclos significa que esta unidad durará mucho tiempo.
Características y ventajas
• Baja fuerza de accionamiento de 11 N para conmutación sensible
• Amplio margen de temperatura de funcionamiento de entre -25 y 70 °C para su uso en entornos hostiles.
• El índice IP67 (protección contra la entrada) indica que está protegido contra el polvo y la inmersión en 1 m de agua hasta por 30 minutos
Aplicaciones
• Escaleras mecánicas
• Torres de iluminación
• Industria de embalaje
¿Cómo configuro este interruptor de fin de carrera?

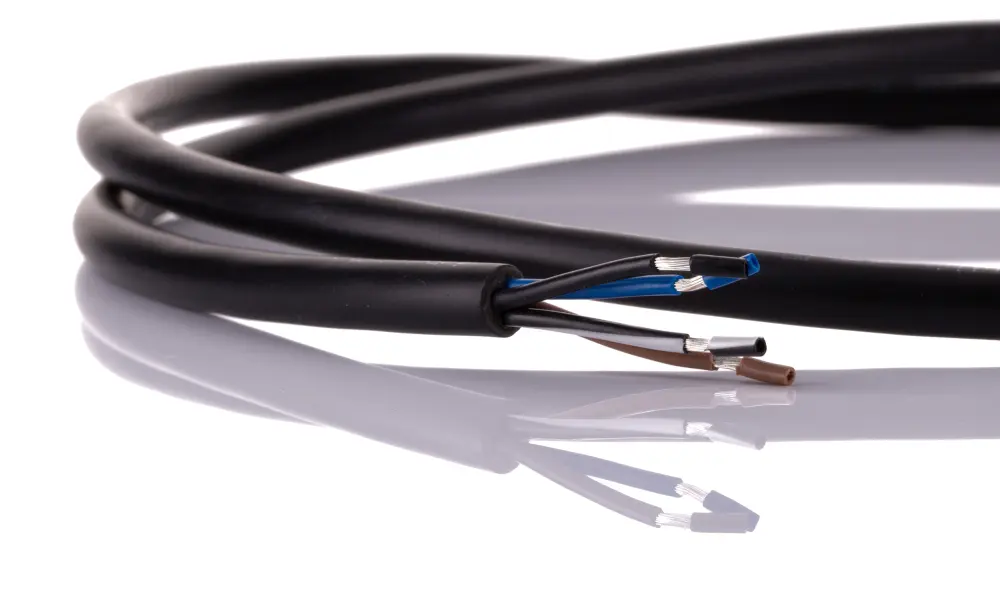

Este interruptor se suministra con un cable que le permite unirlo sencillomente a su unidad de control. El cable tiene 1 m de longitud para una conexión flexible.
| Atributo | Valor |
|---|---|
| Tipo de Actuador | Pulsador con roldana |
| Configuración de Polo y Vía | SPDT |
| Configuración Normal del Estado | NA/NC |
| Índice de Protección IP | IP67 |
| Corriente Máxima | 6A |
| Material de la Carcasa | Plastic |
| Tensión AC Máxima | 240V |
| Tipo de conexión | Cable |
| Serie | NGC |
| Tipo de Acción | Interrupción positiva, encaje a presión |
| Longitud: | 30mm |
| Profundidad | 71.1mm |
| Cumplimiento normativo | CE, cUL, UL |
| Temperatura Máxima de Funcionamiento | +70°C |
| Anchura | 16.7mm |
| Temperatura Mínima de Funcionamiento | +25°C |
| Fuerza de Funcionamiento | 11 N |
| Orientación de Montaje | Panel |
| Vida Útil Mecánica | 5000000Cycles |
