Descripción

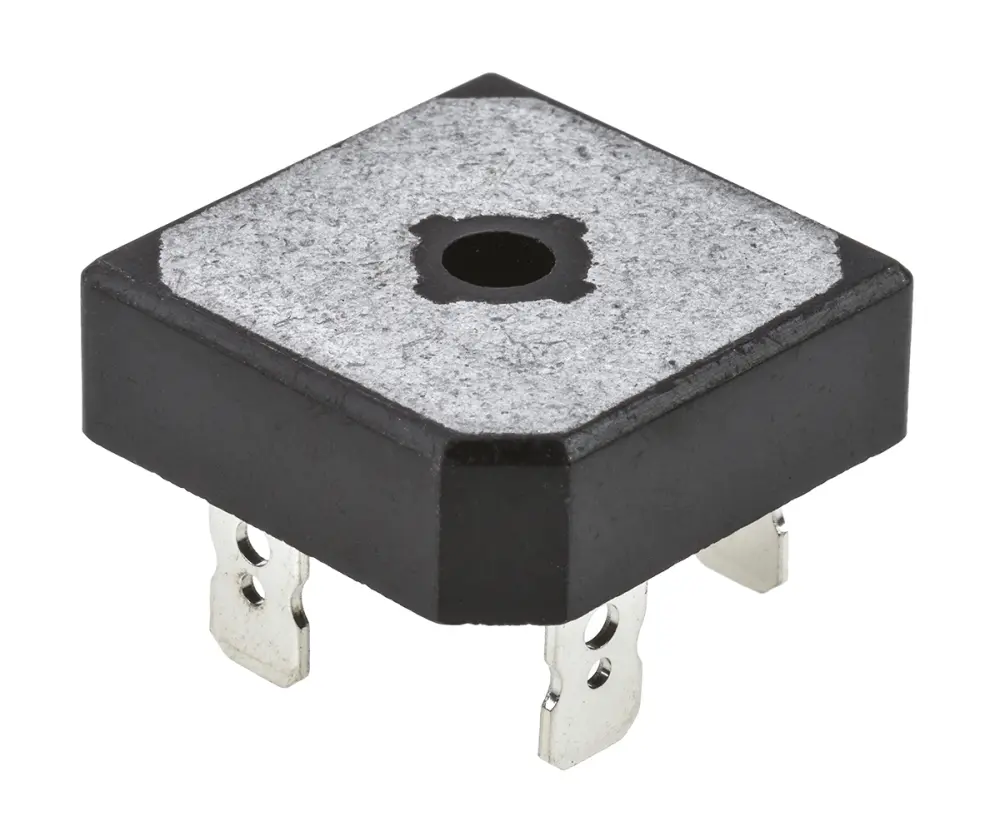

Rectificadores de puente con terminales de encaje a presión, serie VS-36 MB, Vishay Semiconductor
Terminales universales de 3 vías: a presión, envoltura o soldadura
Encapsulado de alta conductividad térmica: carcasa con aislamiento eléctrico
Fijación de orificio central
Excelente relación potencia/volumen
Certificados
UL E300359El puente monofásico Vishay es muy compacto, con rectificadores de puente monofásicos encapsulados que ofrecen un funcionamiento eficiente y fiable. Están diseñados para su uso en aplicaciones de uso general y de instrumentación.
Fijación de orificio central
Excelente relación potencia/volumen
Rango de temperaturas: De 55 a 150 °C.
Rectificadores de puente – Vishay Semiconductor
El rectificador de puente convierte una entrada de corriente alterna (ac) en una salida de corriente continua (dc) para aplicaciones de rectificación de onda completa. La disposición de diodos proporciona la misma polaridad de salida para cualquier polaridad de entrada. Un rectificador de onda completa trifásico es una disposición de seis diodos en una configuración de circuito de puente. Los encapsulados están diseñados para tamaño mínimos, máxima fiabilidad y máximo rendimiento térmico.
| Atributo | Valor |
|---|---|
| Tipo de Puente | Monofásico |
| Corriente Directa Media de Pico | 35A |
| Tensión Repetitiva Inversa de Pico | 50V |
| Tipo de Montaje | Montaje roscado |
| Tipo de Encapsulado | D 34 |
| Conteo de Pines | 4 |
| Tecnología de diodo | Conexión de silicio |
| Configuración | Único |
| Transitorios de corriente directa no repetitiva de pico | 500A |
| Temperatura Máxima de Funcionamiento | +150 °C |
| Temperatura de Funcionamiento Mínima | -55 °C |
| Tensión Directa de Pico | 1.3V |
| Corriente Inversa de Pico | 10µA |
| Dimensiones | 28.5 x 28.5 x 9.8mm |
| Longitud | 28.5mm |
| Altura | 9.8mm |
| Ancho | 28.5mm |
