Descripción

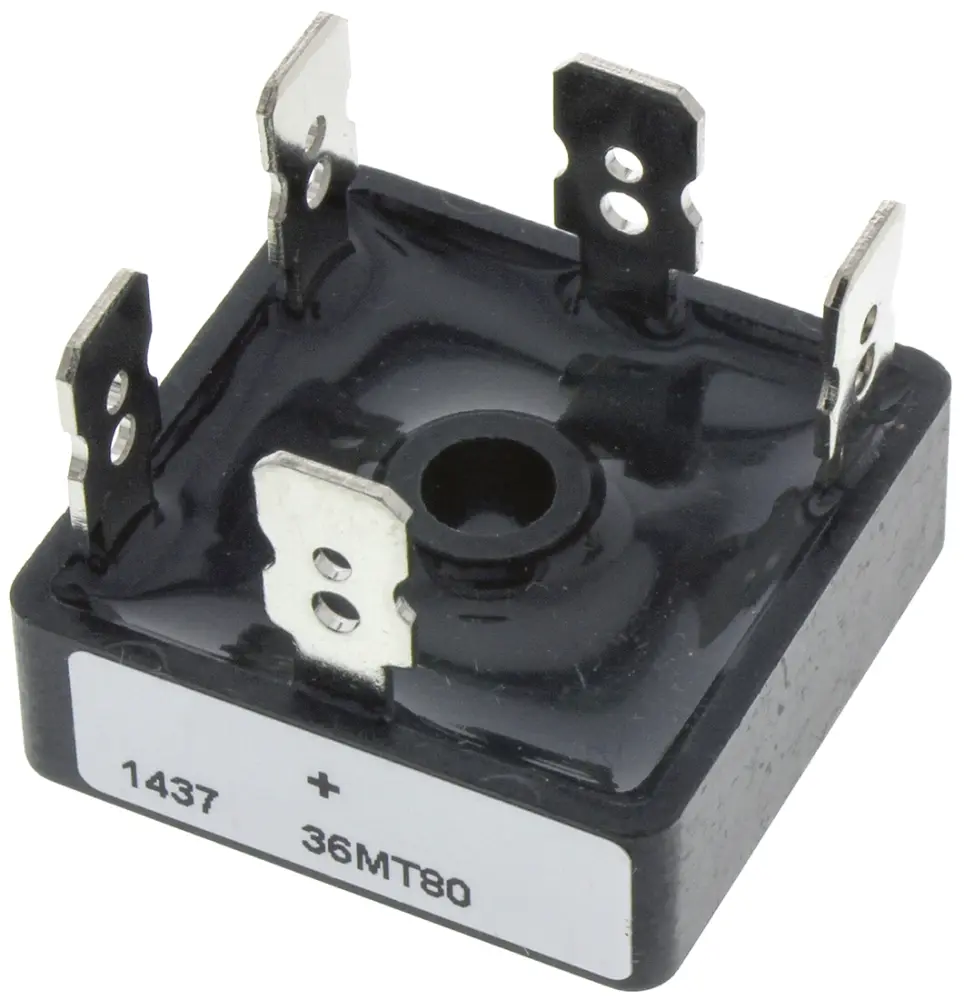

Rectificadores de puente Vishay serie VS-36MT
Una gama de rectificadores de puente trifásicos encapsulados extremadamente compactos que ofrecen un funcionamiento eficiente y fiable. Están diseñados para su uso en aplicaciones de instrumentación y uso general.
• terminales universales de 3 vías: Encaje a presión, envoltura o soldadura
• encapsulado de alta conductividad térmica, carcasa con aislamiento eléctrico
• fijación del orificio central
• excelente relación potencia/volumen
• homologación UL E300359
• terminales chapados en níquel soldables sin plomo (Pb)
Soldadura; aleación de soldadura SN/AG/Cu (SAC305); soldadura
Temperatura de 260 °C a 275 °C.
• Diseñado y calificado para el nivel industrial y de consumo
Certificados
UL E300359
Rectificadores de puente – Vishay Semiconductor
El rectificador de puente convierte una entrada de corriente alterna (ac) en una salida de corriente continua (dc) para aplicaciones de rectificación de onda completa. La disposición de diodos proporciona la misma polaridad de salida para cualquier polaridad de entrada. Un rectificador de onda completa trifásico es una disposición de seis diodos en una configuración de circuito de puente. Los encapsulados están diseñados para tamaño mínimos, máxima fiabilidad y máximo rendimiento térmico.
| Atributo | Valor |
|---|---|
| Tipo de Puente | Trifásico |
| Corriente Directa Media de Pico | 35A |
| Tensión Repetitiva Inversa de Pico | 800V |
| Tipo de Montaje | Montaje en orificio pasante |
| Tipo de Encapsulado | D 63 |
| Conteo de Pines | 5 |
| Tecnología de diodo | Conexión de silicio |
| Configuración | Único |
| Transitorios de corriente directa no repetitiva de pico | 500A |
| Temperatura Máxima de Funcionamiento | +150 °C |
| Temperatura de Funcionamiento Mínima | -55 °C |
| Tensión Directa de Pico | 1.19V |
| Corriente Inversa de Pico | 200µA |
| Dimensiones | 28.5 x 28.5 x 10mm |
| Longitud | 28.5mm |
| Ancho | 28.5mm |
| Altura | 10mm |
