Descripción

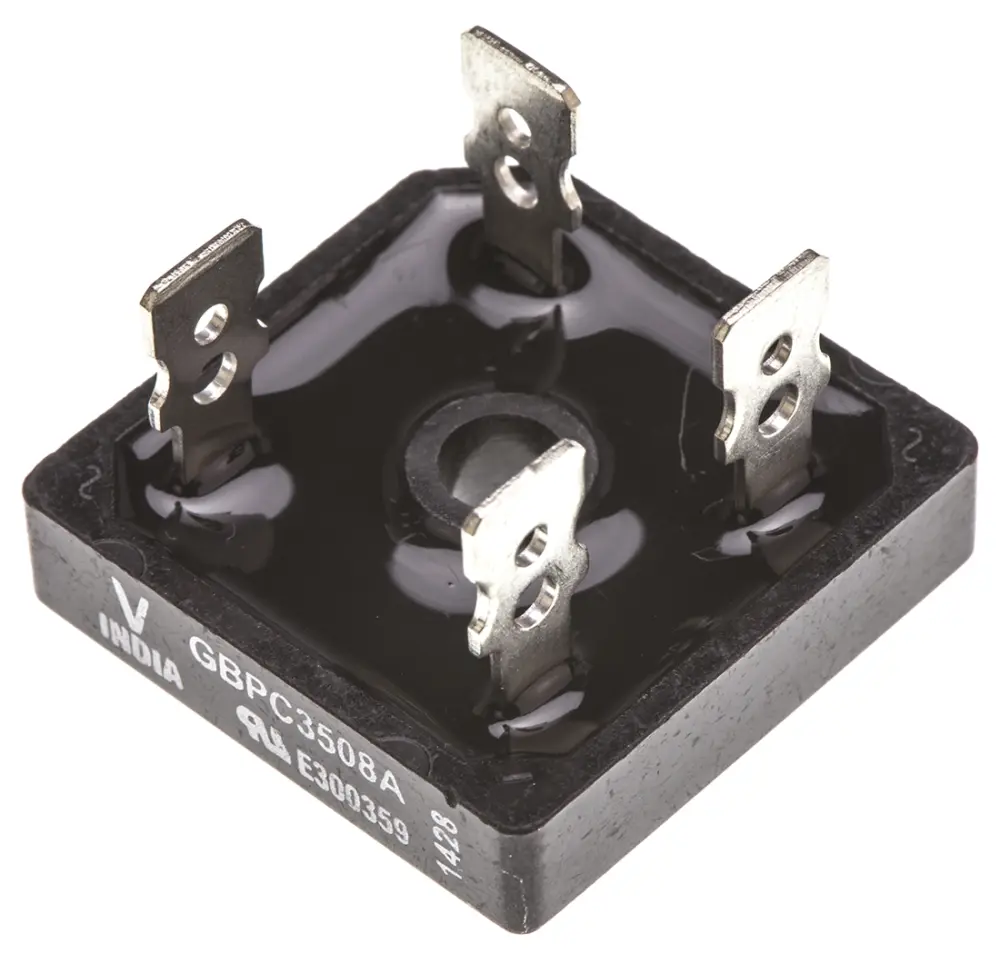

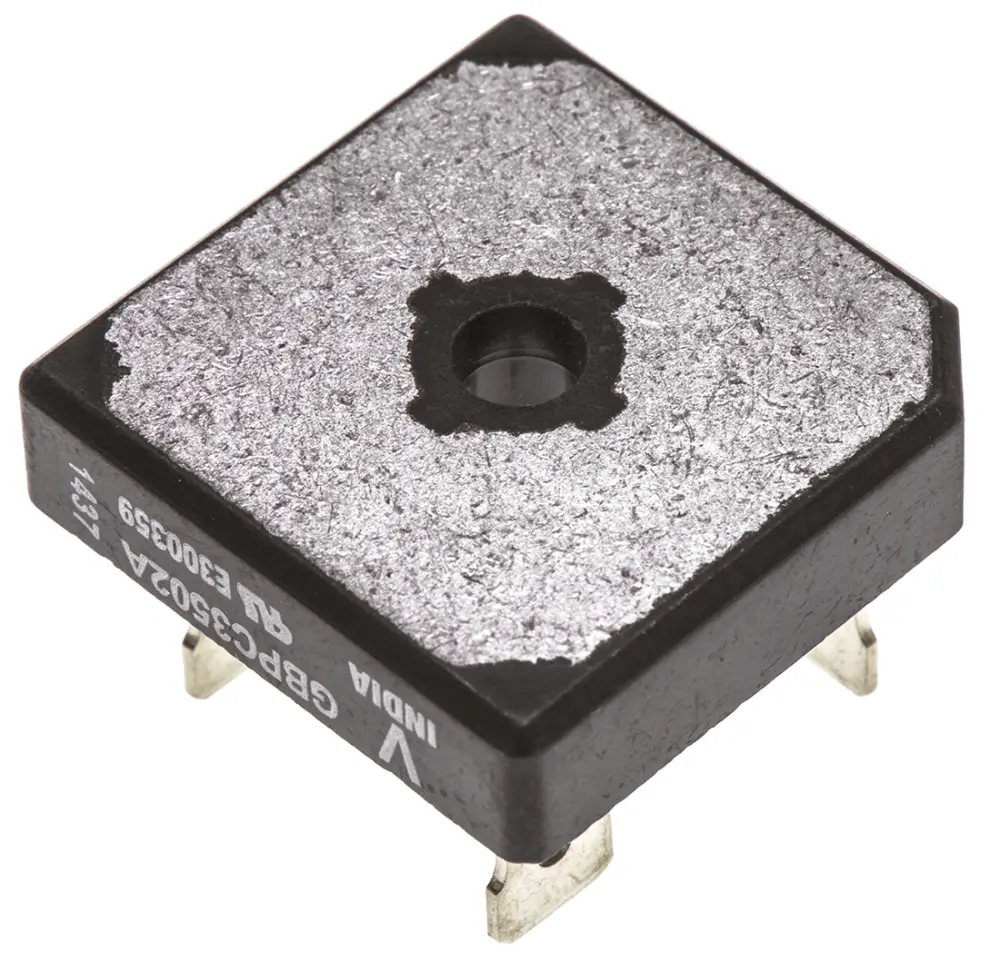

Rectificadores de puente Vishay serie VS-GBPC35
Una gama de rectificadores de puente de una fase extremadamente compactos y encapsulados que ofrecen un funcionamiento eficiente y fiable. Están diseñados para su uso en aplicaciones de uso general e instrumentación.
• terminales universales de 3 vías: Inserción, envoltura o soldadura
• paquete de alta conductividad térmica, caja aislada eléctricamente
• Symbol De polaridad Positiva moldeada en la caja de plástico
• fijación del orificio central
• chips de diodos pasivados de vidrio
• excelente relación potencia/volumen
• terminales revestidos de níquel que se pueden soldar sin plomo (Pb); aleación de soldadura SN/AG/Cu (SAC305); soldadura
Temperatura de 260 °C a 275 °C.
• Versión de cable disponible
• homologación UL E300359
• Diseñado y calificado para el nivel industrial y de consumo
Certificados
UL E54214
Rectificadores de puente – Vishay Semiconductor
El rectificador de puente convierte una entrada de corriente alterna (ac) en una salida de corriente continua (dc) para aplicaciones de rectificación de onda completa. La disposición de diodos proporciona la misma polaridad de salida para cualquier polaridad de entrada. Un rectificador de onda completa trifásico es una disposición de seis diodos en una configuración de circuito de puente. Los encapsulados están diseñados para tamaño mínimos, máxima fiabilidad y máximo rendimiento térmico.
| Atributo | Valor |
|---|---|
| Tipo de Puente | Monofásico |
| Corriente Directa Media de Pico | 35A |
| Tensión Repetitiva Inversa de Pico | 200V |
| Tipo de Montaje | Montaje roscado |
| Tipo de Encapsulado | GBPC-A |
| Conteo de Pines | 4 |
| Tecnología de diodo | Conexión de silicio |
| Configuración | Único |
| Transitorios de corriente directa no repetitiva de pico | 500A |
| Temperatura Máxima de Funcionamiento | +150 °C |
| Temperatura de Funcionamiento Mínima | -55 °C |
| Tensión Directa de Pico | 1.1V |
| Corriente Inversa de Pico | 5µA |
| Dimensiones | 28.6 x 28.6 x 7.7mm |
| Longitud | 28.6mm |
| Altura | 7.7mm |
| Ancho | 28.6mm |
