Descripción

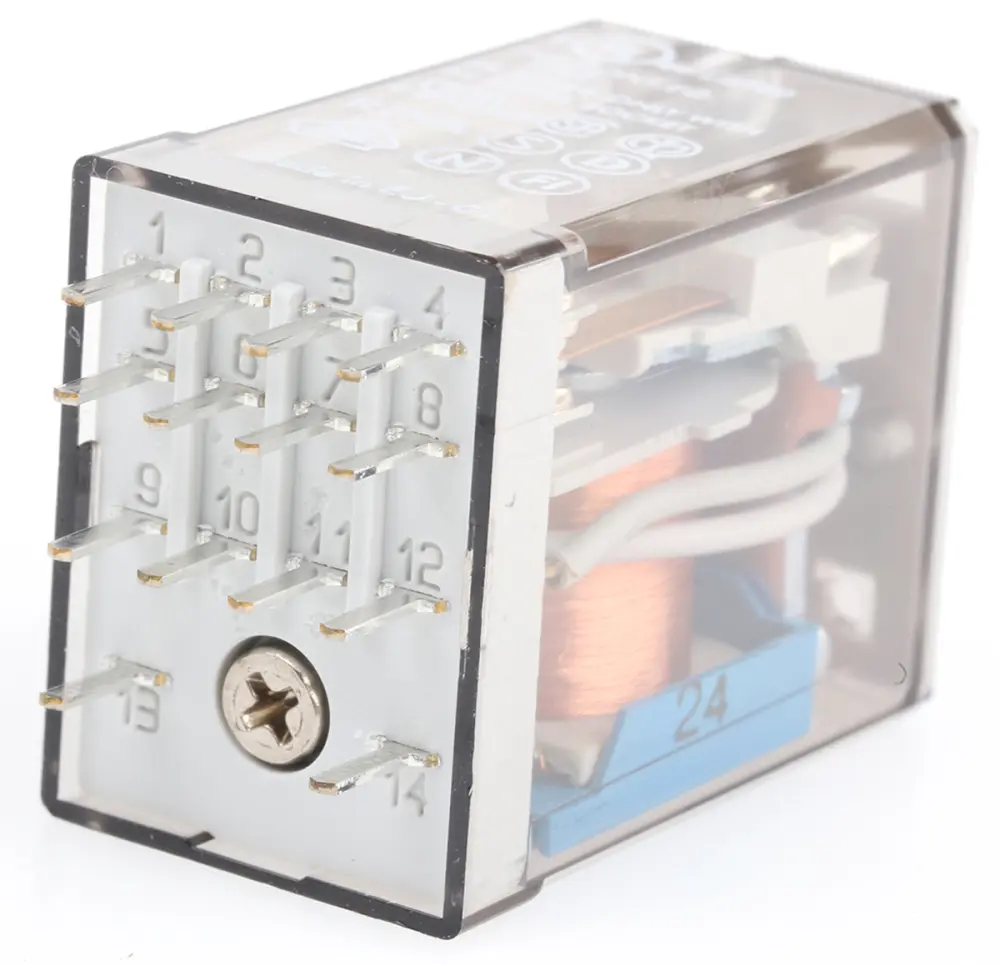

Relé de potencia Finder serie 55, configuración de contactos 4PDT, tensión de bobina 24V CC – 55.14.9.024.0000
Este relé de potencia es un componente versátil diseñado para aplicaciones industriales. Con un tamaño compacto de 20,7×35,8×27,7 mm, admite una tensión de bobina de 24 V CC y ofrece una respuesta fiable para diversas tareas de conmutación. La configuración 4PDT lo hace ideal para manejar varios circuitos simultáneamente, garantizando un rendimiento eficaz en entornos exigentes.
Características y ventajas
• Funciona con una tensión de bobina de 24 V CC
• Admite una corriente de conmutación máxima de 7 A
• Diseñado para montaje en placa de circuito impreso para ahorrar espacio
• Aislamiento entre bobina y contacto de 4 kV
• Gama de temperaturas de -40 °C a +85 °C para mayor fiabilidad
• Cumple las normas internacionales, incluidas la CCC y la CE
Aplicaciones
• Utilizado en la automatización de persianas y contraventanas
• Empleado en paneles de control para distribución eléctrica
• Adecuado para polipastos y grúas en entornos industriales
• Ideal para conmutar sistemas de iluminación de carreteras y túneles
¿Cuáles son las principales especificaciones técnicas de este relé?
El relé presenta una configuración de contactos 4PDT, con una tensión de conmutación máxima de 250 V CA y una resistencia de bobina de 600 Ω. Puede manejar hasta 1,75 kVA de potencia de conmutación, lo que garantiza un sólido rendimiento eléctrico.
¿Cómo afecta la temperatura nominal de este relé a su funcionamiento?
Con un rango operativo de -40 °C a +85 °C, puede funcionar eficazmente en entornos extremos, por lo que es adecuado para aplicaciones en exteriores y de uso intensivo en las que predominan las fluctuaciones de temperatura.
¿Se puede usar este relé para aplicaciones de alta tensión?
Sí, está clasificado para conmutación de alta tensión, con una tensión de conmutación máxima de 250 V CA, lo que lo hace apropiado para diversas operaciones de control industrial que implican circuitos de alta potencia.
Certificados
UL; CSA; VDE
| Atributo | Valor |
|---|---|
| Tensión de la Bobina | 24V dc |
| Configuración de los Contactos | 4PDT |
| Tipo de Montaje | Montaje en PCB |
| Corriente de conmutación | 7A |
| Número de polos | 4 |
| Enclavamiento | No |
| Tipo de Terminal | Montaje en orificio pasante |
| Tensión de Conmutación Máxima AC | 250V ac |
| Longitud | 27.7mm |
| Resistencia de la Bobina | 600Ω |
| Potencia de la Bobina | 1W |
| Altura | 35.8mm |
| Cumplimiento normativo | CCC, CE, cLUus, CSA, EAC, ENEC03, LR, RINA, VDE |
| Profundidad | 20.7mm |
| Serie | 55 Series |
| Temperatura de Funcionamiento Mínima | -40°C |
| Vida Útil | 150000 Ciclos |
| Material de los Contactos | Aleación de Plata |
| Temperatura de Funcionamiento Máxima | +85°C |
| Aislamiento de Bobina a Contacto | 4kV |
| Potencia de Conmutación Máxima AC | 1,75 kVA |
| Tipo de Aplicación | Potencia |
| Dimensiones | 20.7×35.8×27.7mm |
