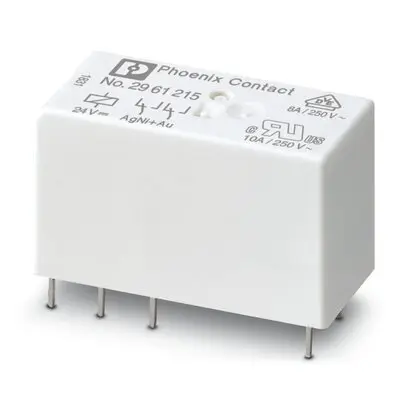

Relé de potencia sin enclavamiento Phoenix Contact REL-MR- 24DC/21-21AU de 2 polos, DPDT, bobina 24V dc, 10A, Montaje | 2961215

Descripción

Relés Sin Bloqueo Phoenix Contact, Serie Rel-Mr

La serie REL-MR de Phoenix Contact de relés sin enclavamiento se encuentra habitualmente en entornos industriales, y se considera que son dispositivos eléctricos y mecánicos. Este tipo de relé se suele denominar relé electromecánico o interruptor industrial.

Características y ventajas

• Relés en miniatura conectables, con contacto de alimentación para alta corriente continua
• corriente de conmutación Variada en función del relé elegido de la serie REL-MR
• relé en miniatura enchufable – tamaño compacto
• chapado en oro duro adicional
• tensiones de coil CA y CC
• Robusto y resistente al desgaste

¿Qué es un relé sin enclavamiento y cómo funcionan?

Un relé es un interruptor eléctrico que se acciona mediante impulsos eléctricos; su función principal es abrir y cerrar un circuito. Cuando la alimentación pasa a través de un circuito, un relé cambia de posición (normalmente de NC a NA) mediante una coil interna que genera una fuerza magnética. Esta fuerza mantiene el relé en POSICIÓN NA, cuando se desconecta la corriente, el relé vuelve a la posición NC. Esta función hace que estos relés sin enclavamiento sean perfectos para aplicaciones de botón pulsador como teclados y botones de entrada de microcontrolador.

Algo más de información

Los relés sin enclavamiento admiten una gama de características de señal, que van desde baja tensión o corriente hasta alta tensión o corriente y desde frecuencias dc a GHz.

¿Cuál es la diferencia entre un relé de enclavamiento y un relé sin enclavamiento?

• Cuando un relé de enclavamiento acciona sus contactos, el relé mantiene su posición, incluso cuando se ha desconectado la alimentación de su coil de funcionamiento.
• Cuando un relé sin enclavamiento acciona sus contactos, el relé se reiniciará automáticamente una vez que se desconecte la alimentación de su coil a través del mecanismo de resorte interno.

Estándares

  IEC 60255, EN 50178, EN 60730, IEC 60664

Certificados

  DIN VDE 0435, DIN VDE 0160, DIN VDE 0631, DIN VDE 0110

Relé sin bloqueo Phoenix Contact, configuración DPDT, corriente de conmutación de 50mA A – REL-MR- 24DC/21-21AU – 2961215 A.

Cuando necesita alterar dos señales independientes en tándem, este relé sin enclavamiento de Phoenix Contact reacciona con solo pulsar un botón. Tiene una configuración bipolar de dos vías (DPDT), lo que significa que conmuta el circuito cuando se activa y vuelve a su estado inicial cuando se libera la alimentación. Las dimensiones compactas de 15,7 mm (profundidad) x 29 mm (altura) x 12,7mm mm (longitud) permiten montarlo sencillomente en una placa de circuito impreso (PCB). La terminación de orificio pasante proporciona fuertes uniones mecánicas y conexiones eléctricas.
Este dispositivo está fabricado con un diseño robusto, por lo que puede confiar en él para una larga vida útil. Los contactos chapados en oro resisten la corrosión para asegurar la máxima conductividad y sostener la calidad de la señal. Puesto que puede alterar el relé con tensiones de entrada que oscilan de 5V V a 250V V ac/dc, es una opción versátil para utilizar con la fuente de alimentación de red para Reino Unido o cualquiera de las fuentes de alimentación de baja tensión comunes en configuraciones industriales.
• Rango de temperaturas de funcionamiento de 40 °C a +85 °C para utilizar en entornos hostiles
• La vida útil mecánica de 30.000.000 ciclos permite un rendimiento a largo plazo
