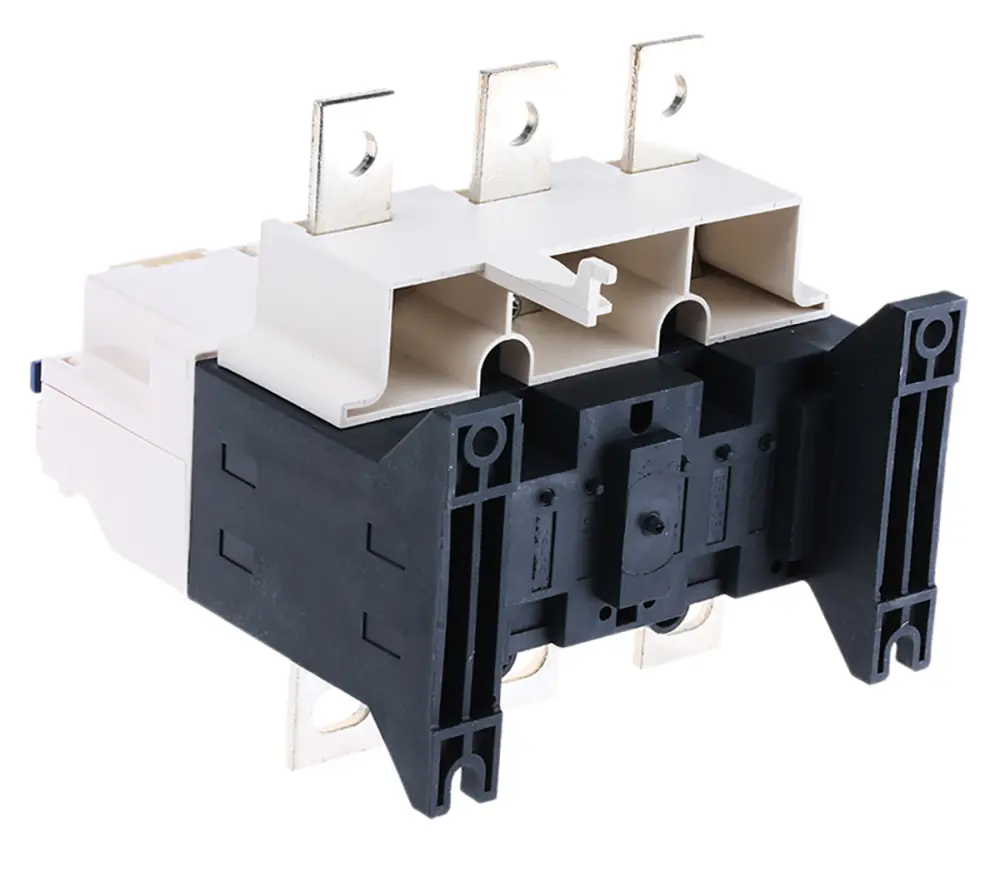

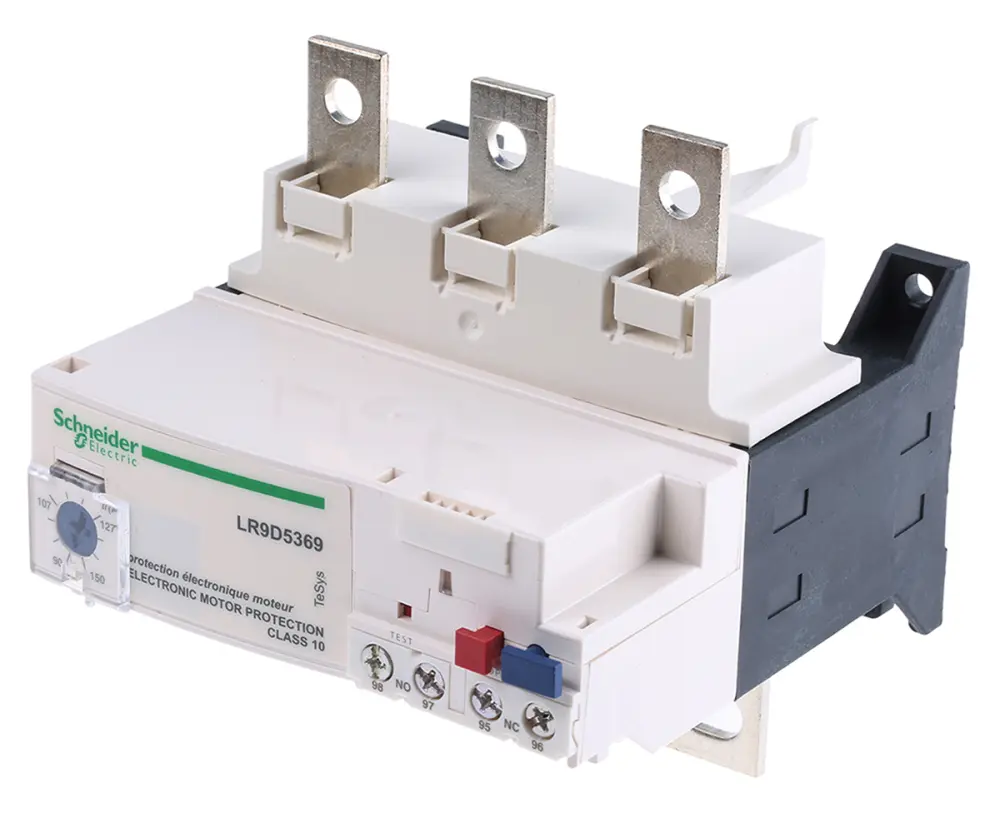

Relé de sobrecarga Schneider Electric serie LR9D, capacidad de motor de 90 a 150 A FLC, capacidad de potencia de 59 kW – LR9D5369
Este relé de sobrecarga es un relé térmico electrónico diseñado para la protección de motores. Funciona con motores de 90 a 150 A y presenta un diseño compacto de 115 mm de ancho, 118 mm de profundidad y 125 mm de longitud. Este dispositivo admite aplicaciones de automatización de alto rendimiento y garantiza la seguridad de los sistemas eléctricos.
Características y ventajas
• La clasificación de clase 10 garantiza una protección fiable del motor
• Proporciona dos contactos auxiliares para funciones de señalización
• Diseñado para ser compatible con los disyuntores NSX
• Funcionamiento robusto a temperaturas comprendidas entre -20 y 60 °C
Aplicaciones
• Se utiliza en sistemas de control de motores para la protección
• Adecuado para requisitos de configuración tripolar
• Ideal para la integración con diversos productos de Schneider Electric
• Se utiliza en entornos de automatización que requieren protección contra sobrecargas térmicas
¿En qué tipos de sistemas eléctricos puede incorporarse este relé?
Puede incorporarse en una gran variedad de sistemas eléctricos, en particular los que implican aplicaciones de control y protección de motores. El relé es compatible con los disyuntores NSX, lo que lo hace versátil para su uso en entornos de automatización industrial.
¿Cómo se restablece el relé después de dispararse?
El relé dispone de un mecanismo de restablecimiento mediante pulsador, que permite restablecerlo sencillomente tras un disparo debido a condiciones de sobrecalentamiento o sobrecarga. Esto simplifica la experiencia del usuario y mejora la eficacia operativa.
¿Existen requisitos de instalación específicos para este dispositivo?
El relé está diseñado para montaje directo debajo del contactor o en un carril, lo que garantiza una integración racionalizada en los sistemas de control existentes. Deben seguirse las especificaciones de par de apriete adecuadas para un rendimiento fiable.
| Atributo | Valor |
|---|---|
| Corriente del Motor a Plena Carga | 90 → 150 A |
| Corriente Nominal de los Contactos | 105 A |
| Gama | TeSys |
| Configuración de los Polos | 3P |
| Serie | LR9D |
| Estilo de Montaje | Contactor directo |
| Potencia Nominal | 59 kW |
| Configuración Normal del Estado | 1 NC/1 NA |
| Tipo de Terminal | Rosca |
| Método de Reinicio | Pulsador |
| Anchura | 115mm |
| Número de Contactos Auxiliares | 2 |
| Profundidad | 118mm |
| Longitud | 125mm |
| Temperatura de Funcionamiento Mínima | -20°C |
| Temperatura de Funcionamiento Máxima | +60°C |
| Producto Better World | Sí |
| Rango de Temperatura de Funcionamiento | -20 → +60 °C °C |
| Verificación Better World | Green Premium |
| Tensión de Control | 24 V dc |
| Tensión de Alimentación | 17 → 32 Vdc |
| Tensión Nominal de los Contactos | 440 Vac |
