Descripción

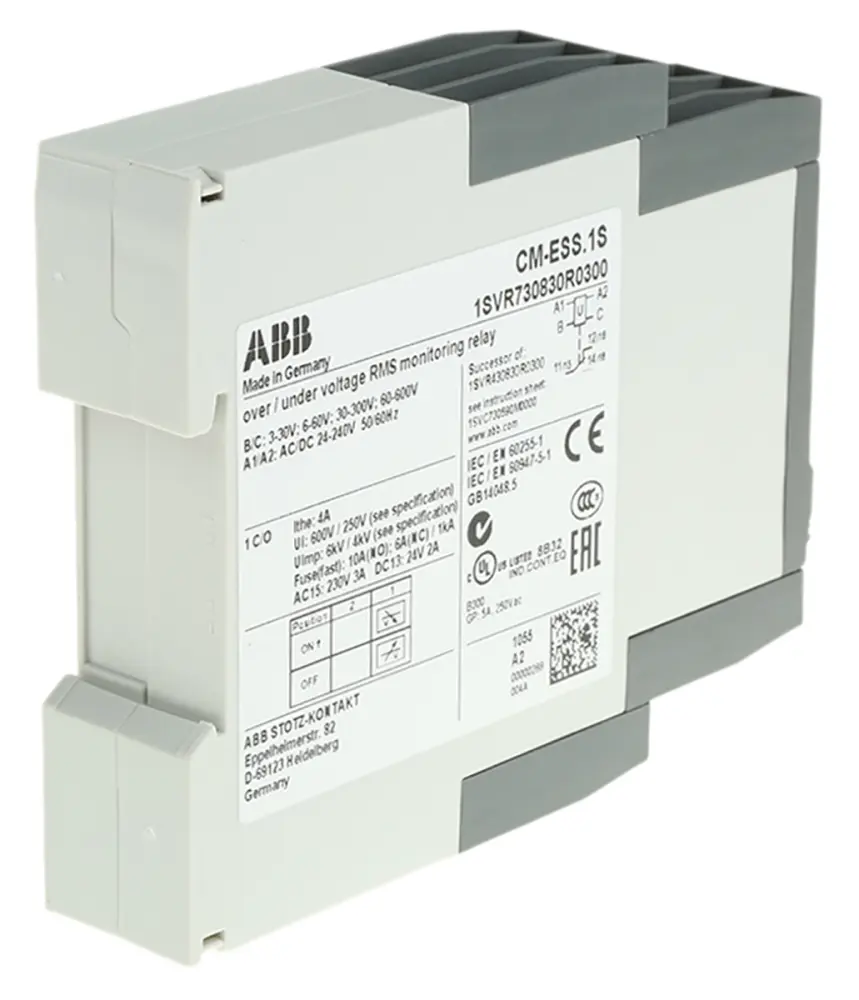

Relé de supervisión de tensión CM-ESS – ac/dc monofásico
En función de la configuración, los relés de supervisión de tensión CM-ESS.1 y CM-ESS.2 se puede usar para controlar la sobretensión o subtensión en sistemas dc y/o ac monofásicos. La tensión que se controlará (valor medido) se aplica a los terminales B-C. Los dispositivos trabajan según el principio de circuito abierto.
Si el valor medido excede resp. cae por debajo del valor de umbral ajustado, los relés de salida se activan: en el CM-ESS.1 inmediatamente, en el CM-ESS.2 después de TV de retraso de desconexión establecido. Si el valor medido excede resp. cae por debajo del valor de umbral más resp. menos la histéresis ajustada, los relés de salida se activan.
Control de tensiones de dc y ac de 3-600 V
Principio de medición de RMS
Un dispositivo incluye 4 escalas de medida: 3-30 V, 6-60 V, 30-300 V, 60-600 V
Supervisión de Sobretensión y subtensión configurable
Histéresis ajustable de 3-30%
TV de retardo de desactivación ajustable 0,1-30 s
3 versiones de tensión de alimentación
2 contactos c/o
22,5 mm de ancho
3 LED para señalización de estado
| Atributo | Valor |
|---|---|
| Aplicaciones de Monitorización | Tensión |
| Fase Eléctrica | 1 |
| Rango de Detección de Tensión | 3→30 V, 6→60 V, 30→300 V, 60→600 V. |
| Configuración de los Contactos | SPDT |
| Sensibilidad de Tensión | Sobretensión, Subtensión |
| Tipo de Montaje | Carril DIN |
| Serie | CM-ESS |
| Temperatura de Funcionamiento Máxima | +60°C |
| Temperatura de Funcionamiento Mínima | -20°C |
| Anchura | 22.5mm |
| Altura | 85.6mm |
| Longitud | 103.7mm |
| Dimensiones | 103.7 x 22.5 x 85.6mm |
| Tipo de Terminal | Roscado |
| Máxima Tensión Detectada | 30 V, 60 V, 300 V, 600V |
| Rango de Temperatura de Funcionamiento | +60°C |
