Descripción
Receptores y controladores de línea RS-485, alta velocidad, Texas Instruments
Una gama de controladores, receptores y transceptores de línea RS-485 de alta velocidad de Texas Instruments con velocidades de transferencia de datos de 10 Mbit/s o superiores.

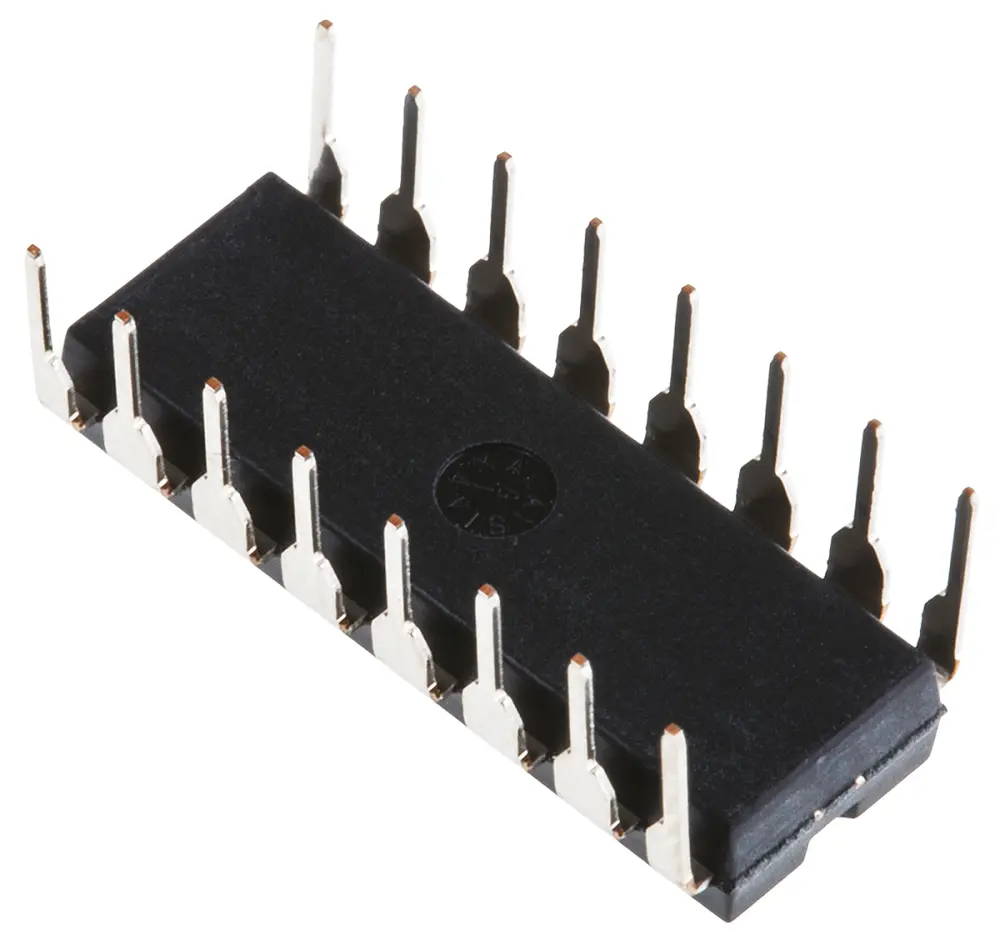

Los SN75175 son receptores de línea diferencial monolíticos cuádruples con salidas de 3 estados. Está diseñado para satisfacer los requisitos de los estándares ANSI EIA/TIA-422-B, RS-423-B y RS-485, y varias recomendaciones de la UIT. Estos estándares son para la transmisión de bus multipunto equilibrada a velocidades de hasta 10 megabits por segundo. Cada uno de los dos pares de receptores tiene una activación activa alta común.
Los receptores disponen de alta impedancia de entrada, histéresis de entrada para mayor inmunidad al ruido y sensibilidad de entrada de ±200 mV en un rango de tensión de entrada de modo común de ±12 V. El SN75175 está diseñado para un rendimiento óptimo cuando se utiliza con los controladores de línea diferencial cuádruple SN75172 o SN75174.
El SN65175 se caracteriza por funcionar de -40 °C a 85 °C. El SN75175 se caracteriza por funcionar de 0 °C a 70 °C.
Receptores y controladores de línea RS-485
| Atributo | Valor |
|---|---|
| Interfaz | Circuito integrado de transceptores RS-485/RS-422 |
| Tipo de Entrada | Diferencial |
| Tipo de Montaje | Montaje en orificio pasante |
| Tipo de Encapsulado | PDIP |
| Conteo de Pines | 16 |
| Dimensiones | 19.3 x 6.35 x 4.57mm |
