Descripción

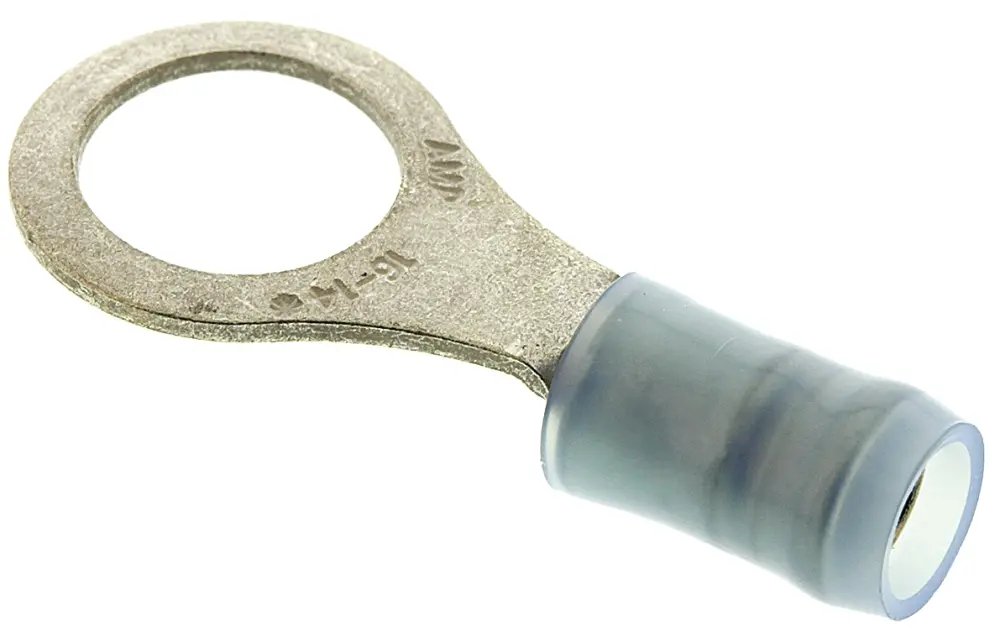

Terminales De Crimpado De Cable De Lengüeta Redonda Te Connectivity Pidg
Contactos de crimpado de cable de terminal redondo PIDG (sujeción de diamante preaislada) diseñados para fiabilidad uniforme en los entornos de circuito más difíciles. Estos terminales redondos PIDG constan de cuerpo y cilindro formados con precisión en cobre de alta conductividad. En el interior del cilindro hay estrías que proporcionan el máximo contacto y resistencia a la tracción después de crimpar. El cilindro de cable está rodeado con una funda de cobre que proporciona un mejor soporte de aislamiento y previene el deshilachado. Una funda exterior de nylon con código de colores facilita la identificación del tamaño de cable y una entrada de embudo evita que las hebras de cable se doblen hacia atrás permitiendo una rápida inserción de cable durante la producción a alta velocidad. El diseño de estos terminales PIDG y el uso de matrices de herramienta especiales permiten que se realice un crimpado uniforme y fiable. Disponible con varios tamaños de cable, cilindro y tornillo prisionero, estos terminales redondos PIDG ofrecen una respuesta versátil para una amplia gama de aplicaciones de cableado
Características y ventajas
• Cuerpo de cobre de alta conductividad
• Funda de cobre para un mejor soporte de aislamiento
• Estrías en el cilindro de hilo para el máximo contacto y resistencia a la tracción
• Fundas con codificación de color para simplificar la identificación del tamaño de cable y la herramienta
• Entrada de cable en embudo para simplificar la inserción de cable
• El diseño permite un crimpado uniforme y fiable
Aplicaciones
Estos terminales de cable PIDG son adecuados para su uso en una amplia gama de aplicaciones con muchos terminales que cumplan o sobrepasen los requisitos de MIL-T-7928, Tipo II, Clase 1 y 2. Las aplicaciones incluyen instrumentos/control, iluminación, fuentes de alimentación, cajas para montaje en panel, transporte, equipos de elevación, motores, sector aeroespacial y dispositivos.
Certificados
Certificados
Homologación MIL-T-7928/BS4G178/UL
Terminales PIDG de TE Connectivity
| Atributo | Valor |
|---|---|
| Serie | PIDG |
| Aislamiento | Aislado |
| Material de Aislamiento | Nylon |
| Diámetro del Anillo Interno | 8.33mm |
| Diámetro del Anillo Externo | 11.91mm |
| Tamaño de cable máximo mm2 | 2mm² |
| Tamaño de cable mínimo mm2 | 1.25mm² |
| Tamaño de cable mínimo AWG | 16AWG |
| Tamaño de cable máximo AWG | 14AWG |
| Tamaño del Vástago | M8 |
| Color | Azul |
| Material del Contacto | Cobre |
| Revestimiento del Contacto | Estaño |
| Longitud Global | 27.38mm |
