Descripción

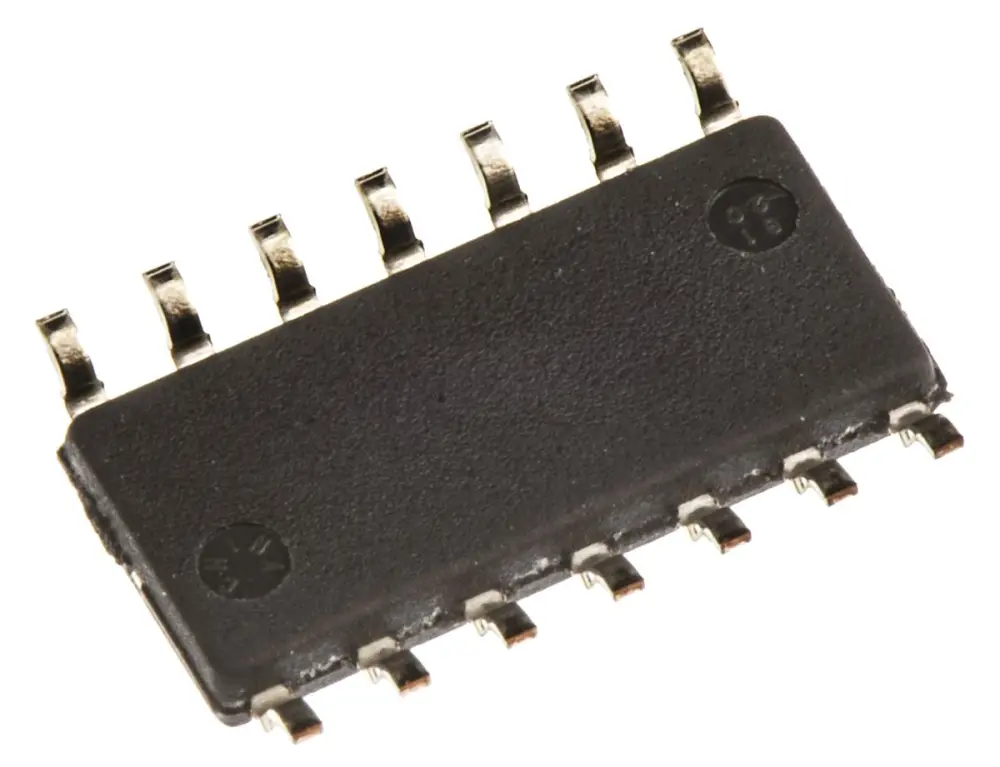

Puertas lógicas serie 4000, Nexperia
Familia lógica 4000 CMOS, Nexperia
Dispositivos de la familia CMOS
Amplia gama de tensión de funcionamiento: 3 V a 18 V
| Atributo | Valor |
|---|---|
| Familia Lógica | 4000 |
| Función Lógica | Y |
| Interfaz | Búfer y circuito integrado del controlador de línea |
| Tipo de Montaje | Montaje superficial |
| Tipo de Encapsulado | SOIC |
| Conteo de Pines | 14 |
| Corriente Máxima de Salida de Alto Nivel | -4.2mA |
| Corriente Máxima de Salida de Bajo Nivel | 4.2mA |
| Tipo de Retardo de Propagación Máxima @ CL Máximo | 110 ns @ 5 V, 40 ns @ 15 V, 50 ns @ 10 V |
| Dimensiones | 8.75 x 4 x 1.45mm |
| Tensión de Alimentación de Funcionamiento Mínima | 3 V |
| Tensión de Alimentación Máxima de Funcionamiento | 15 V |
| Condición de Prueba de Retardo de Propagación | 50pF |
