Descripción
Relés de supervisión de tres fases CM-PVS
Los CM-PVS.x1 son relés de supervisión para la red trifásica. Controlan la secuencia de fases de parámetros de fase, los fallos de fase y la sobretensión y subtensión. Los valores de umbral para la sobretensión y la subtensión son ajustables.
Supervisión en la red trifásica de la secuencia de fases (se puede apagar), fallo de fase, sobretensión y subtensión
Los valores de umbral para la sobretensión y la subtensión son ajustable como valores absolutos
El retraso de desconexión se puede adaptar o desunir mediante una escala logarítmica
Retraso de desconexión ON u Off seleccionable
Accionado por el circuito de medición
Principio de medición de RMS real
2 contactos c/o (SPDT)
3 LED para señalización de estado

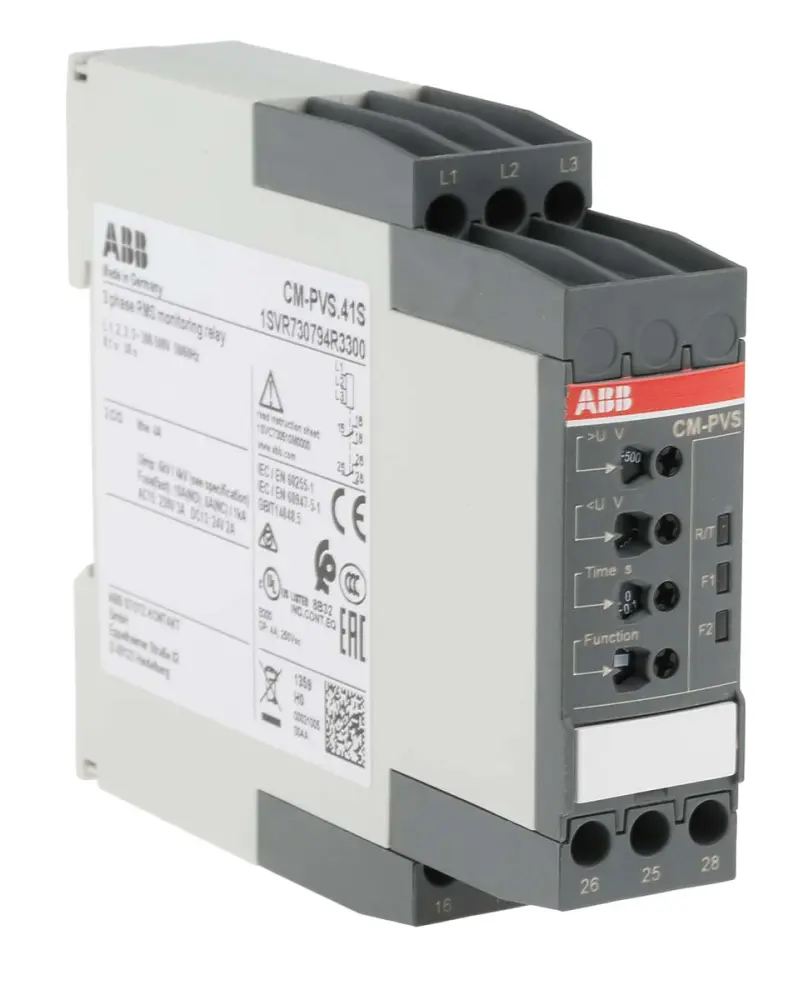

Relé de control de tensión de carril DIN de ABB, trifásico, DPDT – 1SVR730794R3300 CM-PVS.41S
Utilice este relé de control de tensión bipolar de dos vías (DPDT) de ABB para resguardar su equipo y circuitos de daños eléctricos. El dispositivo está diseñado para circuitos trifásicos y funciona siguiendo los parámetros de fase (secuencia y fallo) del sistema al que está conectado. Controla la sobretensión y la subtensión en el rango de 300 a 500 V ac y activa los interruptores para apagar el circuito cuando se produce un fallo. Puesto que consume solo 25 mA de corriente eléctrica, este relé es una respuesta de seguridad de bajo consumo para sus sistemas industriales y comerciales.
Características y ventajas
• Amplio rango de temperatura de funcionamiento de -25 a 60 °C para utilizar en condiciones exigentes
• Vida útil mecánica de más de 30.000.000 de ciclos para un rendimiento a largo plazo
• Contactos de níquel y plata con baja resistencia eléctrica para una conexión fiable
• Indicadores LED amarillos y rojos para simplificar el control y la rerespuesta de cuestións
• Montaje rápido y fácil en un carril DIN sin herramientas especiales
Aplicaciones
• Equipos de manipulación de materiales
• Instalaciones de procesamiento y embalaje
• Cintas transportadoras industriales
¿Qué tamaño tiene este relé?
Este relé de control tiene unas dimensiones compactas de 103,7 (long.) x 22,5 (anch.) x 85,6 mm (alt.) por lo que es una opción práctica para configuraciones con espacio limitado.
| Atributo | Valor |
|---|---|
| Aplicaciones de Monitorización | Fase, tensión |
| Fase Eléctrica | 3 |
| Rango de Detección de Tensión | 300 → 500V ac |
| Configuración de los Contactos | DPDT |
| Sensibilidad de Tensión | Sobretensión, Subtensión |
| Tipo de Montaje | Carril DIN |
| Sensibilidad de Fase | Fallo de Fase, Secuencia de Fase |
| Retardo | 0,1 → 30 s, 0s |
| Rango de detección de Frecuencia | → 65Hz |
| Serie | CM-PVS |
| Altura | 85.6mm |
| Longitud | 103.7mm |
| Mínima Tensión Detectada | 300V ac |
| Rango de Temperatura de Funcionamiento | +60°C |
| Tipo de Terminal | Roscado |
| Temperatura de Funcionamiento Mínima | -25°C |
| Anchura | 22.5mm |
| Temperatura de Funcionamiento Máxima | +60°C |
| Dimensiones | 103.7 x 22.5 x 85.6mm |
| Máxima Tensión Detectada | 500V ac |
