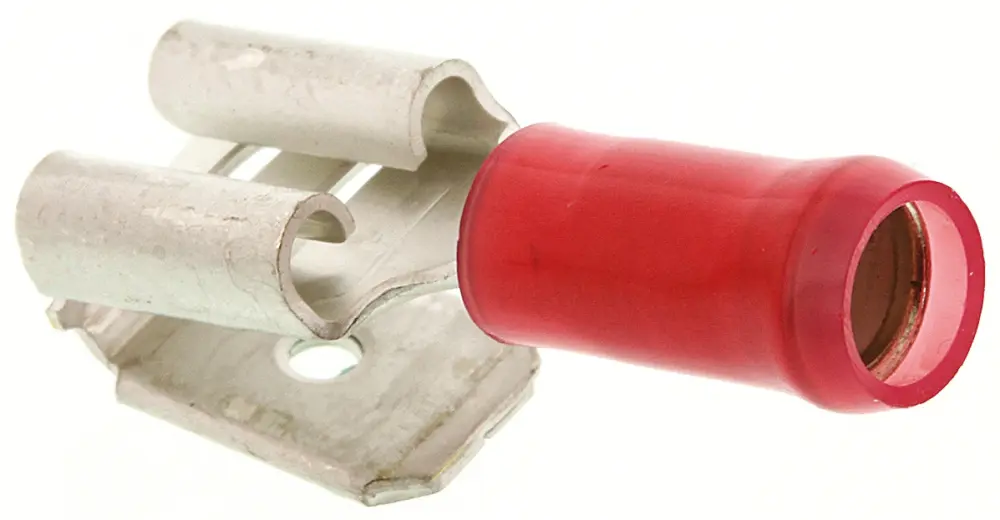

Terminal de lengüeta hembra aislado de color Rojo TE Connectivity PIDG FASTON .250 de crimpar, 6.35 x 0.81mm, 0.3mm² → | 160834-2

Descripción

Contactos de cripado de cable de conector mixto Faston 250 PIDG de TE Connectivity

Terminales de crimpado de cable de conector hembra de desconexión rápida Faston 250 (sujeción de diamante preaislada) PIDG con un área de acoplamiento diseñada para proporcionar fiabilidad uniforme en los entornos de circuito más difíciles. Estos terminales de cable híbridos PIDG constan de cuerpo y cilindro formados con precisión en cobre de alta conductividad. El cilindro de cable está rodeado con una funda de cobre y otra de nylon con código de colores. La funda de cobre que rodea el cilindro proporciona un mejor soporte de aislamiento de los cables después de crimpar lo que permite al cable doblarse sin deshilachar el aislamiento ni romper el conductor. La fundas de nylon tienen código de colores según el tamaño del cable para asistir a la identificación. En el interior del cilindro de cable de terminal híbrido PIDG hay estrías que proporcionan el máximo contacto y resistencia a la tracción después de crimpar. El diseño de estos terminales PIDG y el uso de matrices de herramienta especiales permite un espesor uniforme del aislamiento bajo presión de crimpado. Esta presión se transmite entonces uniformemente al centro de la zona de crimpado para producir un crimpado uniforme y fiable. Estos terminales de cable híbridos PIDG disponen también de una entrada de cable en embudo que evita que las hebras de cable se doblen hacia atrás y permite una rápida inserción de cable durante la producción a alta velocidad. Disponible con varios tamaños de cable, cilindro y tornillo prisionero, estos terminales híbridos PIDG ofrecen una respuesta versátil para una amplia gama de aplicaciones de cableado

Características y ventajas

Cuerpo de cobre de alta conductividad
Funda de cobre para un mejor soporte de aislamiento de los cables
Estrías en el cilindro de hilo para el máximo contacto y resistencia a la tracción
Fundas con codificación de color para simplificar la identificación del tamaño de cable y la herramienta
Entrada de cable en embudo para una inserción sencilla del cable
El diseño permite un crimpado uniforme y fiable

Aplicación

Estos terminales de cable PIDG son adecuados para su uso en una amplia gama de aplicaciones con muchos terminales que cumplan o sobrepasen los requisitos de MIL-T-7928, Tipo II, Clase 1 y 2. Las aplicaciones incluyen instrumentos/control, iluminación, fuentes de alimentación, cajas para montaje en panel, transporte, equipos de elevación, motores, sector aeroespacial y dispositivos.

Terminales PIDG de TE Connectivity
