Descripción

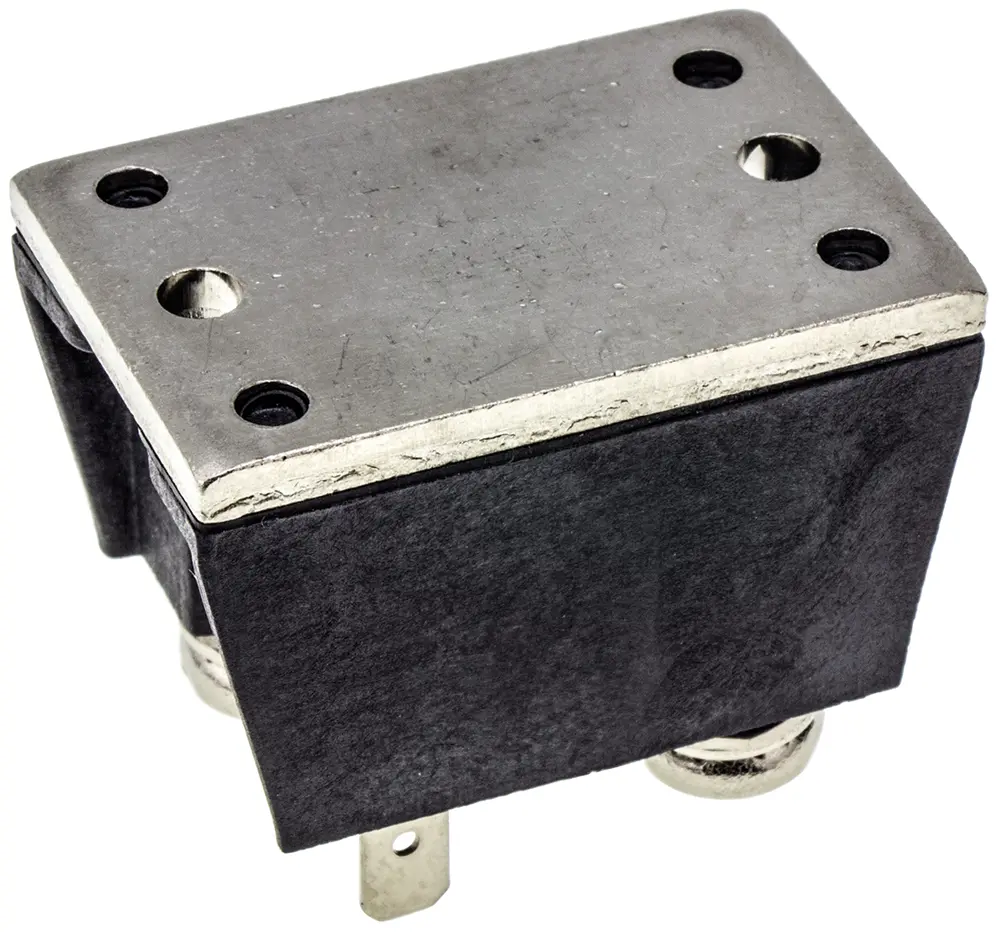

Tiristores de control de fase, serie T..RIA, módulos T, Vishay Semiconductor
Módulos de potencia de tiristor simple (SCR)
Tensión de aislamiento de la base de metal de 3500 VRMS
Aviso
Estos productos contienen óxido de berilio y NO DEBEN ser abiertos ni incinerados.
Certificados
Homologación UL E78996
Tiristores – Vishay Semiconductor
Un tiristor es un dispositivo semiconductor de estado sólido con cuatro capas de material de tipo N y P alterno. Actúan como interruptores biestables, con conducción cuando su puerta recibe un disparo de corriente y continúan conduciendo mientras reciben derivación. Los tiristores son sinónimos de rectificador controlado por silicio (SCR).
Módulos encapsulados con base de montaje eléctricamente aislada. Adecuado para aplicaciones como cargadores de baterías, equipos de soldadura y chapado, fuentes de alimentación regulada y circuitos de control de velocidad y temperatura.
| Atributo | Valor |
|---|---|
| Corriente de Encendido Medio Nominal | 90A |
| Tipo de Tiristor | SCR |
| Tipo de Encapsulado | D 55 |
| Tensión Inversa de Pico Repetitiva | 1200V |
| Corriente Nominal de Supresión | 1870A |
| Tipo de Montaje | Montaje en panel |
| Corriente Máxima de Disparo de Puerta | 120mA |
| Tensión Máxima de Disparo de Puerta | 2.5V |
| Corriente Máxima de Retención | 200mA |
| Conteo de Pines | 3 |
| Dimensiones | 41 x 27 x 25mm |
| Corriente de Apagado de Pico Repetitiva | 0.1mA |
| Temperatura Máxima de Funcionamiento | +125 °C |
| Tensión de Bloqueo Directa de Pico Repetitiva | 1200V |
| Tensión de Encendido de Pico | 1.55V |
| Temperatura de Funcionamiento Mínima | -40 °C |
